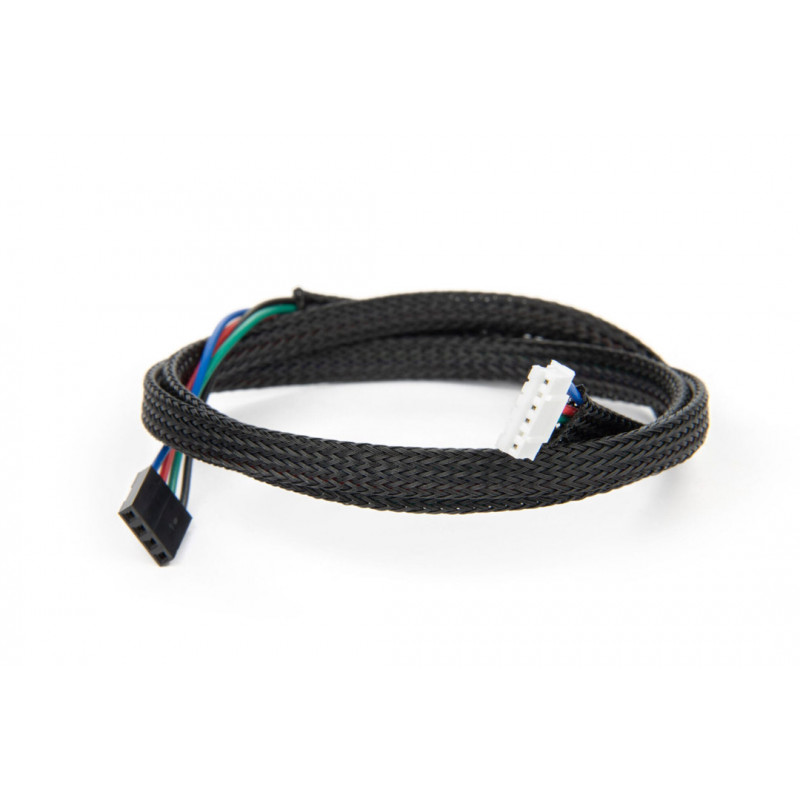

Cavi per motori passo-passo da 70 cm con connettore JST-XH6 a 6 pin per collegare i motori passo-passo Bondtech.
Disponibile in 3 varianti di interfacce cavo per il collegamento a controller o altri cavi per motori passo-passo.
CAVO DI PROLUNGA DA JST-XH6 A JST-PH6
Lato motore passo-passo
PIN 1 ? A
PIN 2
PIN 3 ? B
PIN 4 ? C
PIN 5
PIN 6 ? D
Lato controller
PIN 1 ? B
PIN 2
PIN 3 ? C
PIN 4 ? A
PIN 5
PIN 6 ? D
Questa configurazione funge da cavo di prolunga e consente di collegare i motori Pancake Stepper Nema17 da 25 mm ai cavi del motore passo-passo Creality. Per applicazioni diverse potrebbe essere necessario scambiare alcuni fili. Assicurati che segua gli schemi per la tua applicazione.
CAVO MOTORE PASSO CON GUAINA JST-XH6 A PC2510
Lato motore passo-passo
PIN 1 ? A
PIN 2
PIN 3 ? B
PIN 4 ? C
PIN 5
PIN 6 ? D
Lato controller
PIN 1 ? D
PIN 2 ? C
PIN 3 ? B
PIN 4 ? A
Questo è un cavo per motore passo-passo. Per collegare i motorini passo-passo Nema17 40mm i 2 fili nel mezzo devono essere scambiati. Per applicazioni diverse potrebbe essere necessario mantenere o scambiare alcuni cavi. Assicurati che segua gli schemi per la tua applicazione.
CAVO MOTORE PASSO CON GUAINA JST-XH6 A DUPONT NO LOCK
Lato motore passo-passo
PIN 1 ? A
PIN 2
PIN 3 ? B
PIN 4 ? C
PIN 5
PIN 6 ? D
Lato controller
PIN 1 ? A
PIN 2 ? B
PIN 3 ? C
PIN 4 ? D
Questo è un cavo per motore passo-passo. Per collegare i motorini passo-passo Nema17 40mm i 2 fili nel mezzo devono essere scambiati. Per applicazioni diverse potrebbe essere necessario conservare o scambiare alcuni cavi. Assicurati che segua gli schemi per la tua applicazione.
