CARATTERISTICHE COSTRUTTIVE
Anima: Rame rosso flessibile, classe 5
Isolamento: Mescola a base di PVC, qualità R2
Cordatura: Anime twistate/cordate a corone concentriche
Guaina esterna: Mescola a base di PVC, qualità R16, resistente agli oli in accordo a CEI EN 60811-404
Colori anime: CEI UNEL 00722 - 00725 (HD 308 S2 - EN50334)
Colre guaina esterna: Grigio (basato su RAL 7035)
CARATTERISTICHE ELETTRICHE
Tensione di esercizio anime:
- 300/500V sezione ≤ 0.75 mm²
- 450/750V sezione ≥ 1.00 mm²
Tensione di esercizio guaina esterna: 450/750V
Tensione di prova:
- 2000V sezione ≤ 0.75 mm²
- 2500V sezione ≥ 1.00 mm²
APPLICAZIONI
Cavo per posa fissa conforme ai requisiti previsti dal Regolamento Prodotti da Costruzione (CPR UE 305/11), con l'obiettivo di limitare la produzione e la diffusione di fuoco e di fumo.
Cavo multipolare per energia, impianti di controllo, segnalazione, comando o misura con guaina esterna resistente agli oli.
Le caratteristiche di non propagazione dell'incendio (rischio basso posa a fascio) e le dimensioni esterne contenute lo rendono particolarmente adatto nella citofonia, applicazioni civili, industriali interni e a bordo macchina.
Questo cavo può essere sempre installato in coesistenza con cavi energia 450/750V ed inoltre, se utilizzato per alimentare sistemi di categoria 0 (tensione nominale minore o uguale a 50V, se a corrente alternata, o a 120V, se a corrente continua o non ondulata), può essere installato anche in coesistenza con cavi energia 0.6/1kV che alimentano carichi aventi tensione nominale 230/400V.
Tutto ciò non esclude possibili problematiche dovute alle eventuali interferenze elettromagnetiche.
Inoltre può essere anche utilizzato per applicazioni in posa mobile occasionale aciclica senza stress.
Attenzione! Non è ammessa la posa interrata, anche se protetta.
RIFERIMENTO NORMATIVO
CEI 20-29 IEC 60228
CEI 20-11 EN 50363
CEI EN 60332-3-24 Cat.C IEC 60332-3-24 Cat.C
CEI UNEL 36762
CEI EN 60811-404
CLASSE DI REAZIONE AL FUOCO
EN 50575:2016 Cca - s3, d0, a3
TEMPERATURE
Temperatura minima di esercizio:
- Posa fissa -25°C
- Posa mobile occasionale senza stress -5°C
Temperatura massima di esercizio:
- Posa fissa +70°C
- Posa mobile occasionale senza stress +70°C
Temperatura massima cortocircuito: +160°C
CONDIZIONI DI POSA
Temperatura minima di posa -5°C
Raggio minimo di posa d8
Max sforzo di tiro: 50N per mm^2 sezione tot. rame
Posa fissa
Posa mobile occasionale aciclica senza stress
In tubo o canalina in aria

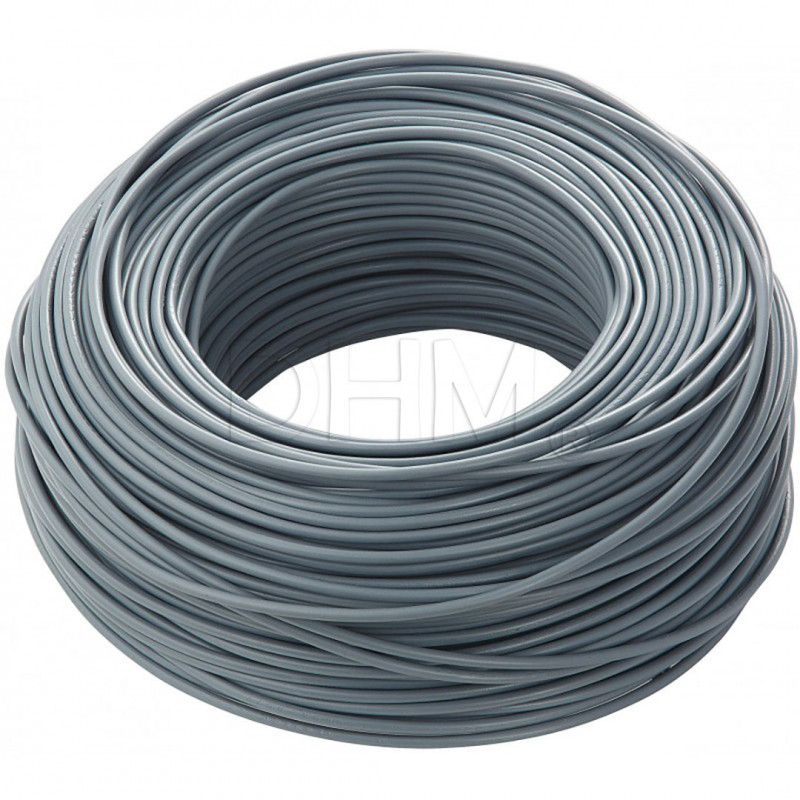

La confezione contiene: 1 x CAVO FROR16 Cca 4 G 1,5 450/750V - al metro
