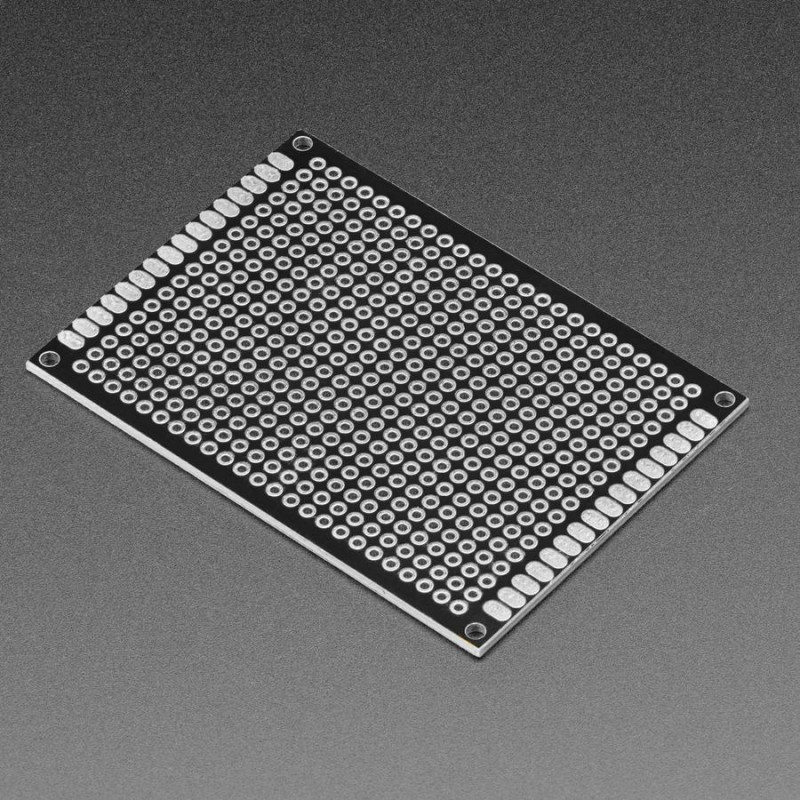

Hier ist ein praktischer 3er-Pack Proto-Board-PCBs in Adafruit Schwarz. Beide Seiten haben einen schwarzen Siebdruck mit einigen Zeilen-/Spaltenmarkierungen.
Beachten Sie, dass diese keine Leiterbahnen zwischen den Leiterplattenlöchern haben. Normalerweise würde man ein Kabel mit Durchgangsbohrung umbiegen, um Verbindungen herzustellen. Sie eignen sich auch gut für einfache mechanische Arbeiten, da sie aus stabilem FR4
bestehen. Es gibt auch vier Befestigungslöcher, damit Sie die Leiterplatte an Ihrer Projektbox befestigen können.
Sie sind erschwinglich und von guter Qualität, so dass Adafruit beschlossen hat, sie in ein 3er-Pack zu packen.
Technische Daten
5cm x 7cm Proto-Board enthält 18 X-Linien und 24 Y-Linien, insgesamt 432 Löcher.
Die 4 cm x 6 cm große Proto-Platte enthält 14 X-Linien und 20 Y-Linien mit insgesamt 280 Löchern.
Die 3 cm x 7 cm große Proto-Platte enthält 10 X-Linien und 24 Y-Linien mit insgesamt 240 Löchern.
Die 2 cm x 8 cm große Proto-Platte enthält 6 X-Linien und 28 Y-Linien mit insgesamt 168 Löchern.
