Lüfter... Sie sind überall, und sie erfüllen den wichtigen Zweck, Dinge kühl zu halten, im Allgemeinen Elektronik.
Man könnte zu Recht denken: "Diese Lüfter sind ziemlich gut darin, Luft zu bewegen, um Dinge kühl zu halten; vielleicht kann ich einen dieser tollen Computerlüfter verwenden, um mein Widget kühl zu halten", dicht gefolgt von einem verwirrten Hochwerfen der Hände beim Anblick eines 3- oder sogar 4-poligen Steckers. OK, für die Stromversorgung braucht man zwei Pins, aber wofür sind diese anderen Pins und wie kann ich sie benutzen, um diesen Ventilator zu überzeugen, meine Sachen kühl zu halten?
Der EMC2101 von Microchip/SMSC ist eine Lüftersteuerung mit Temperaturüberwachung, die all diese Aufgaben für Sie übernimmt. Programmierbarer PWM-Ausgang und Tachometer-Eingang, mit interner und externer Temperaturmessung, mit einer Genauigkeit von 1°C, ist er ein perfekter Freund für jeden 3- oder 4-Pin PC-Lüfter, den Sie finden können.
PC-Lüfter mit vier Stiften haben einen Strom- und einen Erdungsstift (rot und schwarz) und dann zwei weitere Stifte. Mit einem dieser zusätzlichen Pins, dem PWM-Pin, können Sie die Geschwindigkeit des Lüfters einstellen. Der letzte TACH-Pin ist für einen Tachometer-Ausgang, der es dem EMC2101 ermöglicht, die Geschwindigkeit des Lüfters zu überwachen, um sicherzustellen, dass er wie erwartet funktioniert. Anstatt einen PWM-Ausgang und einen Zählereingang an Ihrem Mikrocontroller zu verwenden, übernimmt dieser Chip all das für Sie, und zwar über das alltägliche I2C.
Der EMC2101 ermöglicht nicht nur die Steuerung eines Lüfters, sondern verfügt auch über einen internen Temperatursensor sowie über Anschlüsse für eine externe Temperaturmessdiode. Wenn Sie einen externen Temperatursensor verwenden, können Sie sogar eine Nachschlagetabelle (LUT) konfigurieren, die es Ihnen ermöglicht, verschiedene Lüftergeschwindigkeiten in Abhängigkeit von der Temperatur einzustellen, und das EMC2101 wird die Geschwindigkeit automatisch an die Temperatur anpassen.
Dieser nette kleine Chip kann problemlos zur Kühlung oder Belüftung Ihres nächsten Projekts verwendet werden. Vielleicht können Sie damit sogar ein bestehendes Projekt leiser machen oder ein lautes elektronisches Gerät mit einem lauten Lüfter hacken. Der EMC2101 ermöglicht es Ihnen, einen Lüfter bei mäßigem Kühlungsbedarf mit niedrigeren Geschwindigkeiten laufen zu lassen und so die Vibrationsgeräusche zu verringern, die durch Lüfter verursacht werden, die mit voller Geschwindigkeit laufen.

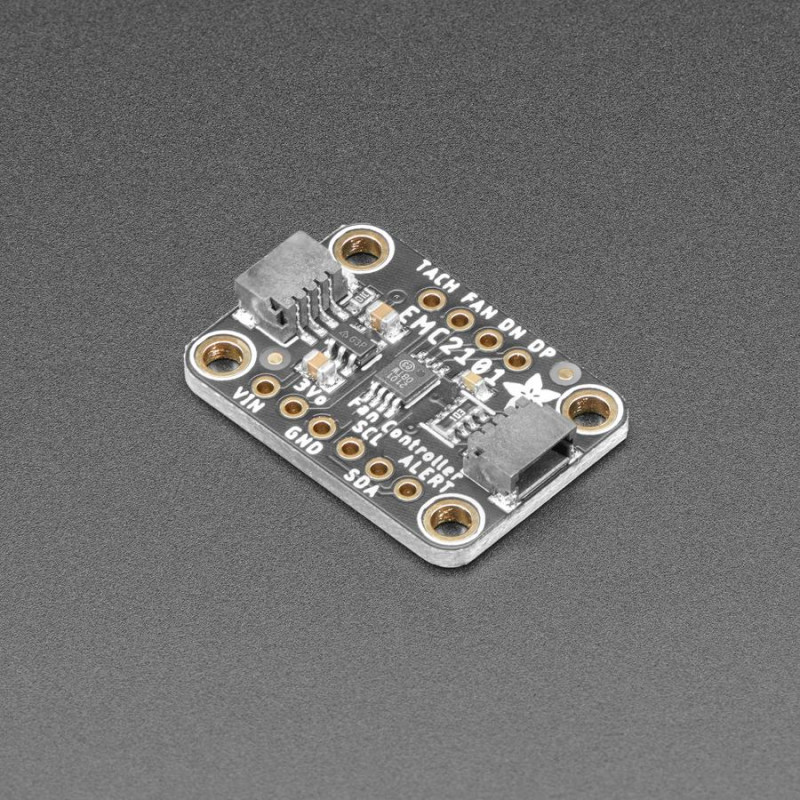

Das Adafruit EMC2101 Breakout wird auf einer kundenspezifischen Stemma QT-Formfaktor-Leiterplatte geliefert und ist bereit, Ihnen bei der Integration eines Lüfters in Ihr Projekt zu helfen, indem es die Verwendung mit einer Reihe von Geräten erleichtert. Ein Spannungsregler und 5V-tolerante Pins ermöglichen die Verwendung mit 3,3V- oder 5V-Mikrocontrollern oder Einplatinencomputern. Die mitgelieferten SparkFun qwiic-kompatiblen STEMMA QT-Steckverbinder für den I2C-Bus ermöglichen Ihnen einfache lötfreie Verbindungen zu Ihrem Steuergerät, und die Standard-Header erleichtern das Breadboard-Prototyping. QT-Kabel sind nicht im Lieferumfang enthalten, aber wir haben eine Vielzahl im Shop.
Adafruit Bibliotheken, Schaltpläne und Beispielcode für Arduino, CircuitPython und Python vervollständigen das Paket. Wie fan-tastisch!
LEARN
Primärer Leitfaden: EMC2101 Lüftersteuerung und Temperatursensor - Temperaturbasierte Luftzirkulation? Ich bin ein Fan!
