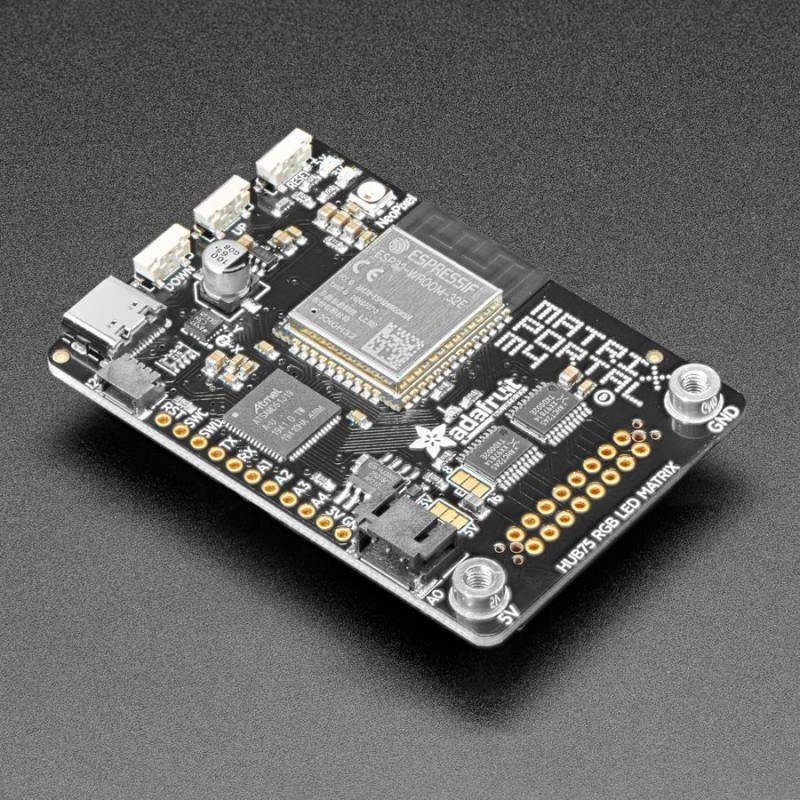

Mit dem Adafruit Matrix Portal Add-on für RGB-Matrizen war es noch nie so einfach, leistungsstarke LED-Anzeigen mit Internetanschluss zu erstellen.
Direkt an der Rückseite eines jeden HUB-75-kompatiblen Displays von 16x32 bis 64x64 anzuschließen! Verwenden Sie die mitgelieferten Schrauben, um das Netzkabel mit einem gewöhnlichen Schraubendreher an den Netzsteckern zu befestigen, und betreiben Sie es dann mit einem beliebigen USB-C-Netzteil. (Für größere projects, versorgen Sie die Matrizen mit einem separaten 5V-Netzteil)
Dann programmieren Sie Ihr Projekt in CircuitPython oder Arduino, die Protomatter-Matrix-Bibliothek funktioniert hervorragend mit dem SAMD51-Chipsatz, da Sie wissen, dass Sie die Verdrahtung und die Pegelverschiebung im Griff haben. Das bekommen Sie:
ATSAMD51J19 Cortex M4 Prozessor, 512KB Flash, 192K SRAM, mit voller Arduino oder CircuitPython Unterstützung
ESP32 WiFi Co-Prozessor mit TLS Unterstützung und SPI Schnittstelle zum M4, mit vollständiger Arduino oder CircuitPython-Unterstützung
USB-Typ-C-Anschluss für Daten- und Stromanschlüsse
I2C STEMMA QT-Anschluss für die Plug-and-Play-Nutzung unserer STEMMA QT-Geräte oder -Sensoren
JST 3-Pin-Anschluss, der auch über einen analogen Eingang/Ausgang verfügt, z. B. für das Hinzufügen von Audiowiedergabe zu projects
LIS3DH-Beschleunigungsmesser für digitalen Sand projects oder das Erkennen von Tippen/Ausrichtung.
GPIO-Breakouts mit 4 Analogausgängen mit PWM- und SPI-Unterstützung zum Hinzufügen weiterer Hardware.
Adress-E-Leitungsjumper für die Verwendung mit 64x64-Matrizen (überprüfen Sie Ihre Matrix, um zu sehen, welcher Pin für Adresse E verwendet wird!
Zwei Tasten für die Benutzerschnittstelle + eine Reset-Taste
Anzeige NeoPixel und rote LED
Grüne Stromanzeige-LEDs für 3V- und 5V-Stromversorgung
2x10-Buchsenstecker passt genau in 2x8 HUB75-Ports, ohne dass Sie sich um "Off by One"-Fehler sorgen müssen.
Das Matrix Portal verwendet einen ATMEL (Microchip) ATSAMD51J19 und einen Espressif ESP32 Wi-Fi Coprozessor mit integrierter TLS/SSL Unterstützung. Der M4 und der ESP32 sind ein großartiges Paar - und jeder bringt seine eigenen Stärken in dieses Board ein. Der SAMD51 M4 verfügt über nativen USB, so dass er wie ein Laufwerk angezeigt werden kann, als MIDI- oder HID-Tastatur/Maus fungiert und natürlich über eine serielle Schnittstelle bootet und debuggt. Außerdem verfügt er über DACs, ADC, PWM und zahlreiche GPIOs, so dass er die Hochgeschwindigkeitsaktualisierung der RGB-Matrix bewältigen kann.
In der Zwischenzeit verfügt der ESP32 über sichere WiFi-Fähigkeiten und reichlich Flash und RAM, um Sockets zu puffern. Indem der ESP32 sich auf die komplexen TLS/SSL-Berechnungen und die Socket-Pufferung konzentriert, kann der SAMD51 als Benutzerschnittstelle fungieren. Dank des nativen USB-Anschlusses mit Dateien, die Sie per Drag-and-Drop verschieben können, erhalten Sie ein großartiges Programmiererlebnis, und Sie müssen nicht viel Prozessorzeit und Speicherplatz aufwenden, um SSL-Verschlüsselung/Entschlüsselung und Zertifikatsverwaltung durchzuführen. Es ist das Beste aus beiden Welten!
Kommt mit einem vollständig programmierten und montierten MatrixPortal, vorprogrammiert mit einer Rainbow Digital Sand Demo für 32x64 LED Matrizen.
Wird nicht mit einer RGB-Matrix geliefert (verwenden Sie eine beliebige HUB75-kompatible Matrix) oder einem USB-Typ-C-Netzteil!
TECHNISCHE DETAILS
Produktabmessungen: 63,3mm x 44,5mm x 16,0mm / 2.5" x 1.8" x 0.6"
Produktgewicht: 17,0g / 0.6oz
