Dieses Ladegerät ist das einzige, das Sie brauchen, um alle Ihre Lithium-Polymer- (LiPoly) oder Lithium-Ionen- (LiIon) Akkus aufzuladen. Unabhängig von der Ihnen zur Verfügung stehenden Energiequelle!
Das Adafruit Universal USB / DC / Solar Lithium Ionen/Polymer Ladegerät kann mit USB, DC oder Solarstrom betrieben werden, mit einem weiten Eingangsspannungsbereich von 5-10V!
Der Chip des Ladegeräts ist sehr intelligent und reduziert die Stromaufnahme, wenn die Eingangsspannung unter 4,5 V abfällt. Damit ist es ein perfektes Near-MPPT-Solarladegerät, das Sie mit einer Vielzahl von Modulen verwenden können.
Obwohl Adafruit das Gerät speziell für Solaranwendungen entwickelt hat, eignet es sich auch hervorragend als einfaches USB- oder Gleichstrom-Ladegerät - wir finden es gut, dass Sie bedenkenlos 5V- oder 9V-Ladegeräte verwenden können, und die hohe Ladegeschwindigkeit ist ideal, um große Akkus schnell aufzuladen!
Wird mit einer montierten Ladeplatine und einem Stück Kopfleiste geliefert. Lipoly Batterien und Solarmodule sind separat erhältlich!
Im Vergleich zu seinem früheren, auf MCP73871 basierenden Ladegerät hat dieses universelle Ladegerät einige schöne Verbesserungen:
USB Typ C Anschluss für moderne Computer und Ladegeräte
Bis zu 1,5A Ladeleistung
Bis zu 10V Eingangsspannung, 28V geschützt
Der Lastausgang ist so geregelt, dass er nie über 4,4V liegt, so dass er sicher für 3 ist.3V-Regler oder 5V-Aufwärtswandler
Kein Stabilisierungskondensator erforderlich (obwohl Sie einen hinzufügen können, wenn Sie möchten!)
Gleiche Lastverteilung, so dass Gleichstrom/USB/Solarstrom Vorrang vor Batteriestrom hat, wenn dieser verfügbar ist, um zu verhindern, dass die Batterie zyklisch durchläuft
Power Good LED zeigt an, dass das Ladegerät funktioniert
Weniger kostspielig
Allerdings...
Der maximale Ladestrom beträgt 1,5A statt 1,8A
Es gibt keine "Done"-LED - wenn die CHG-LED erlischt, wissen Sie, dass der Ladevorgang abgeschlossen ist

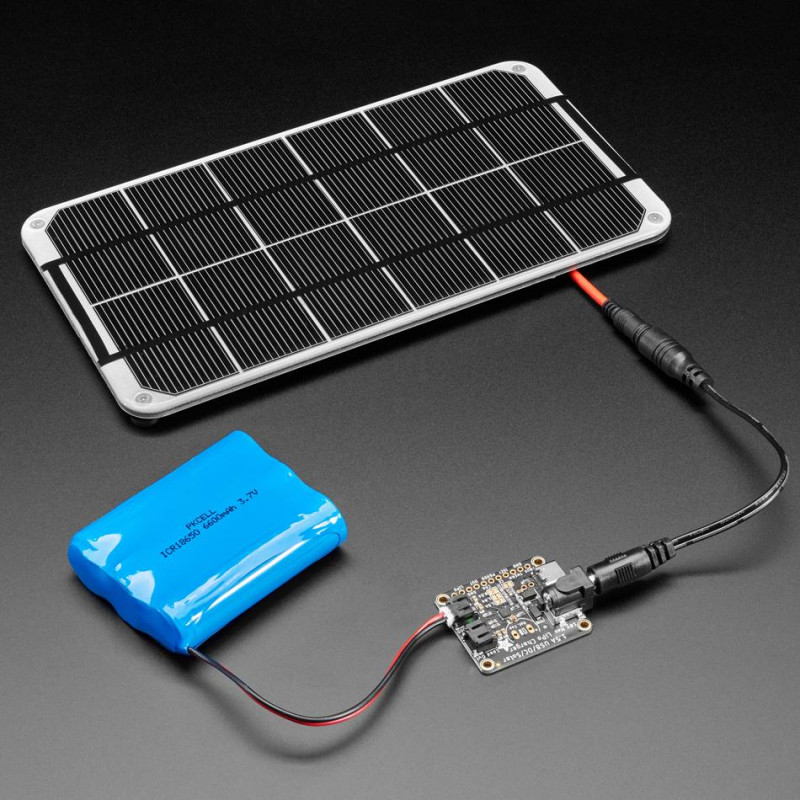

Dieses Ladegerät ist ein Kinderspiel für Solaranlagen projects: Nehmen Sie einen unserer vielen 3,7V/4,2V LiIon-Akkus und ein 6V-Solarpanel. Schließen Sie den Akku mit einem 2-poligen JST-Kabel an den BATT-Anschluss und das Solarpanel mit einem 2,1-mm-Adapterkabel an die DC-Buchse an. Stellen Sie das Solarpanel nach draußen (und halten Sie den Akku aus der Sonne, er muss kühl gehalten werden! Sie können ein anderes Projekt gleichzeitig mit Strom versorgen, indem Sie es an den LOAD-Ausgang anschließen, der nie über 4,4 V ansteigt.
Der bq24074, der dieses Design antreibt, eignet sich hervorragend zum Aufladen von Solarenergie und entnimmt dem Panel bei allen Lichtverhältnissen automatisch den größtmöglichen Strom. Auch wenn es sich nicht um einen "echten" MPPT (Max Power Point Tracker) handelt, bietet er eine nahezu identische Leistung ohne die zusätzlichen Kosten eines Abwärtswandlers. Die ausführliche Anleitung zu diesem Ladegerät enthält ein Design-Dokument, in dem die Funktionsweise erklärt wird.
Nur zur Verwendung mit Adafruit Lipoly/LiIon-Akkus! Andere Batterien können eine andere Spannung, Chemie, Polarität oder Pinbelegung haben.
Eigenschaften:
3,7V/4,2V Lithium-Ionen- oder Lithium-Polymer-Akku-Ladegerät
Laden mit 5-10V DC, USB oder 6-10V Solarpanel, kann sowohl USB als auch DC gleichzeitig angeschlossen haben, höhere Spannungsquelle wird verwendet.
Automatische Ladestromverfolgung für hocheffiziente Nutzung eines Solarmoduls mit beliebiger Wattzahl
Verwendung eines beliebigen 6-10-V-Solarmoduls
Zwei Farbanzeige-LEDs - Power good und Charging
Eingestellt auf 1000 mA maximale Laderate, kann durch Anlöten einer Brücke auf 500 mA oder 1,5 A eingestellt werden
Zieht immer den höchstmöglichen Strom aus einer Solarzelle - bis zur maximalen Laderate!
Intelligente Lastverteilung nutzt automatisch die Eingangsleistung, wenn sie verfügbar ist, um ein ständiges Auf- und Entladen der Batterie zu verhindern (bis zu 1,5 A). Der Lastausgang wird auf maximal 4,4V geregelt
Optional Temperaturüberwachung der Batterie durch Einlöten eines 10K NTC-Thermistors (nicht im Lieferumfang enthalten) - empfohlen für den Außenbereich projects, wo die Batterie heiß (50°C) oder kalt (0°C) werden kann.
Primärer Leitfaden: Adafruit Universal USB / DC / Solar Lithium Ion/Polymer Ladegerät - bq24074 - Sie haben Batterien, wir haben Coulombs
