Schließen Sie den Adafruit LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor an Ihren Lipoly- oder LiIon-Akku an und er zeigt Ihnen die Spannung der Zelle an. Er übernimmt die lästige Aufgabe, die nicht-lineare Spannung zu dekodieren, um Ihnen einen gültigen Prozentsatz zu liefern!
Kostengünstige Lithium-Polymer-Batterien haben die Elektronik revolutioniert - sie sind dünn, leicht, können bis auf 3,3 V heruntergeregelt werden und lassen sich leicht aufladen. Auf dem Handy ist ein kleines Bild einer Akkuzelle zu sehen, das den prozentualen Ladezustand anzeigt. So wissen Sie, wann Sie das Handy unbedingt einstecken müssen und wann Sie ohne Netzanschluss auskommen. Der Adafruit LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor erfüllt die gleiche Aufgabe.
Da dieser nette Chip ein I2C-Chip ist, funktioniert er mit allen Mikrocontroller- oder Mikrocomputer-Boards, vom Arduino UNO bis zum Raspberry Pi. Und Sie müssen sich keine Sorgen über den Logikpegel machen, da das Messgerät mit 3,3 V oder 5,0 V Strom und Logik gleichermaßen gut funktioniert.
Schließen Sie einen einzelligen Akku an einen der JST-2-PH-Anschlüsse (einen von beiden) an. Verwenden Sie dann das mitgelieferte JST PH-Jumper-Kabel, um Ihren Boost-Konverter, Feather oder was auch immer anzuschließen! Verwenden Sie die I2C-Schnittstelle und den Code der Bibliothek Arduino oder CircuitPython/Python, um die Packungsgröße einzustellen (dies hilft bei der Optimierung der Berechnung) und die Spannung und den Prozentsatz abzulesen, wann immer Sie wollen. Wenn Sie einen 10K-Thermistor an den THERM-Pin anschließen, können Sie damit auch die Temperatur des Akkus ablesen - unsere Akkus haben keinen eingebauten Thermistor, aber viele haben einen.
Damit Sie schnell loslegen können, hat Adafruit eine speziell angefertigte Leiterplatte im STEMMA QT-Formfaktor entwickelt, mit der sich das Gerät leicht verbinden lässt. Die STEMMA QT-Anschlüsse auf beiden Seiten sind mit den SparkFun Qwiic I2C-Anschlüssen kompatibel. So können Sie lötfreie Verbindungen zwischen Ihrer Entwicklungsplatine und dem LC709203 herstellen oder ihn mit einem kompatiblen Kabel mit einer Vielzahl von anderen Sensoren und Zubehörteilen verbinden.
Primärer Führer: Adafruit LC709203F LiPoly / LiIon Fuel Gauge und Battery MonitorBehalten Sie den Überblick, wann Sie Ihre Batterien aufladen müssen!
Enthält:
LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor PCB
Leiste mit Stiftleisten
JST PH Überbrückungskabel

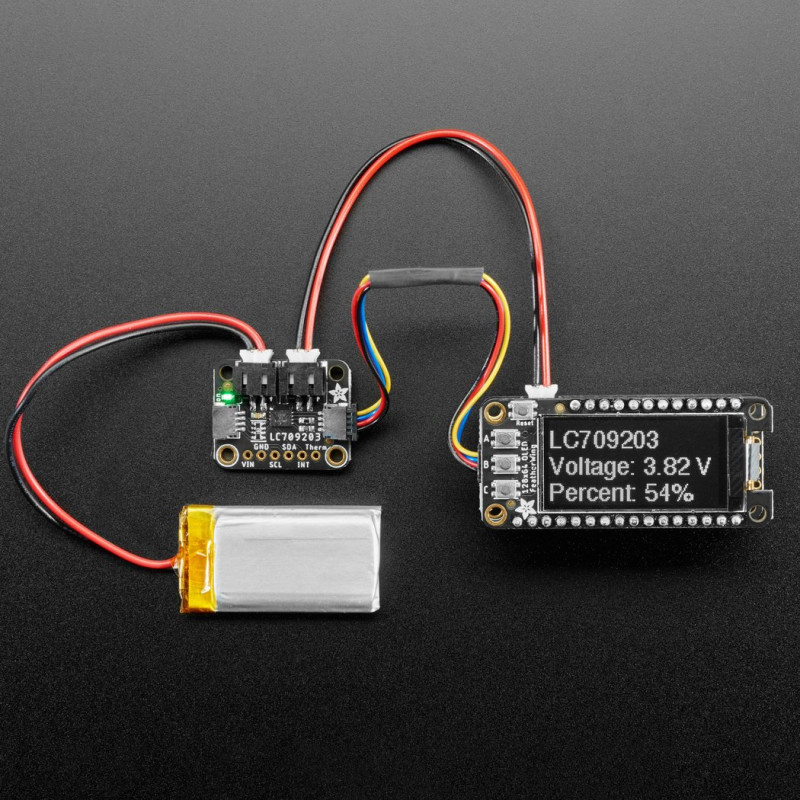

Bitte beachten Sie, dass der abgebildete Lipo-Akku, das STEMMA QT-Kabel und der Feather / Featherwing nur der Veranschaulichung dienen und nicht im Lieferumfang enthalten sind.
