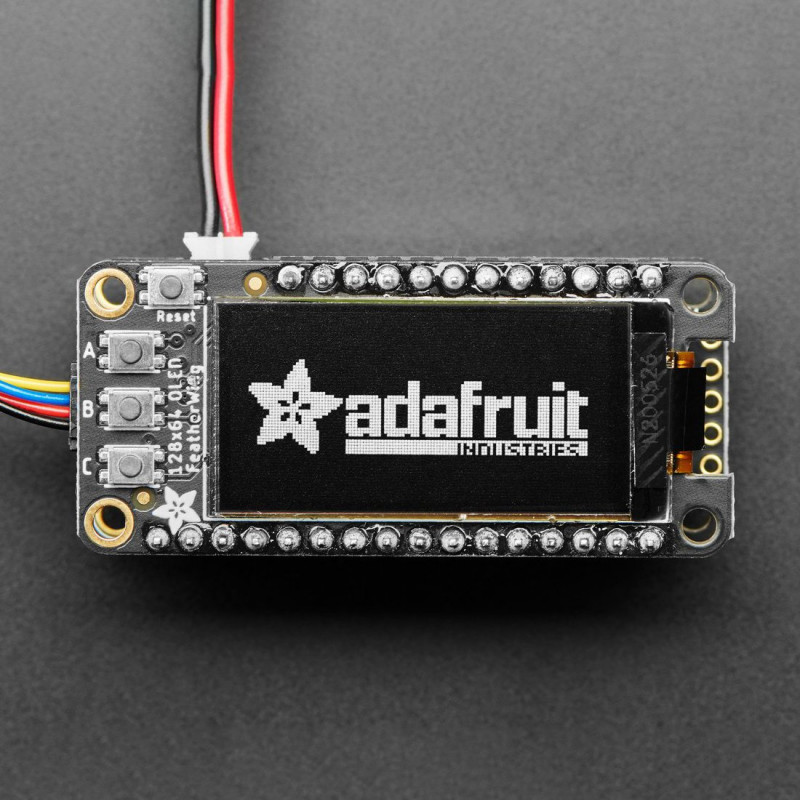

Dies ist der FeatherWing 128x64 OLED: Er erweitert jede Feather-Hauptplatine um ein wunderschönes 128x64 monochromes OLED und 3 Benutzertasten.
Mit Feather Stacking Headers oder Feather Female Headers können Sie einen FeatherWing auf Ihr Feather-Board aufsetzen und das Board zum Fliegen bringen!
Diese Displays sind klein, nur etwa 1,3 Zoll in der Diagonale, aber aufgrund des hohen Kontrasts eines OLED-Displays sehr gut lesbar. Dieser Bildschirm besteht aus 128x64 einzelnen weißen OLED-Pixeln, und da das Display sein eigenes Licht erzeugt, ist keine Hintergrundbeleuchtung erforderlich. Das reduziert den Stromverbrauch des OLED-Displays und sorgt für einen hohen Kontrast. Wir sind von der Schärfe dieses Miniatur-Displays begeistert! Adafruit hat auch einen Reset-Knopf und drei taktile Mini-Tasten namens A, B und C, mit denen man eine Mini-Benutzeroberfläche in die Feder einbauen kann. Wenn Sie den 128x32 OLED FeatherWing verwendet haben, wird es Sie freuen zu hören, dass dieser FeatherWing Pin-kompatibel ist und somit schnell und einfach aufgerüstet werden kann. Beachten Sie, dass Sie neuen Code benötigen, da der OLED-Treiber SH1107 und nicht SSD1306 ist.
Das Display verwendet nur I2C, so dass Sie es mit nur zwei Pins (plus Power und Masse!) einfach anschließen können. Es gibt einen Auto-Reset-Schaltkreis und einen Reset-Knopf auf der Oberseite. Adafruit hat sogar einen SparkFun qwiic-kompatiblen STEMMA QT-Anschluss oder den I2C-Bus integriert, so dass Sie alle Adafruit STEMMA QT- oder qwiic-Sensoren und -Geräte anschließen und nutzen können!
Getestet mit allen Feather-Boards. Das OLED verwendet nur die beiden I2C-Pins des Feather, und man kann es mit jedem anderen FeatherWing stapeln, auch mit denen, die I2C verwenden, da dies ein gemeinsamer Bus ist. Dieses Display ist ein SH1107, das sowohl die Arduino Bibliothek als auch CircuitPython unterstützt. Sehen Sie sich diese Anleitung an! Sie enthält Schaltpläne, Datenblätter, Dateien und Codebeispiele.
Wird mit einem Satz 0,1"-Steckerleisten geliefert, die nicht befestigt sind. Sie müssen sie einlöten, um sie an Ihr Feather-Board anzuschließen. Sehen Sie sich hier unser Angebot an Feather-Boards an.
TECHNISCHE DETAILS
PCB-Abmessungen: 22,9mm x 50,9mm / 0,9" x 2"
Displayfläche: ~25,8mm / ~1,0"
Bitte beachten Sie, dass OLED-Displays aus Hunderten von...OLEDs bestehen. Das bedeutet, dass jedes Pixel eine kleine organische LED ist, die jedoch bei einer Betriebsdauer von mehr als 1000 Stunden anfängt zu dimmen. Wenn Sie das Display gleichmäßig hell halten möchten, schalten Sie es bitte aus (schalten Sie die Pixel aus), wenn es nicht benötigt wird, damit es nicht dimmt.
