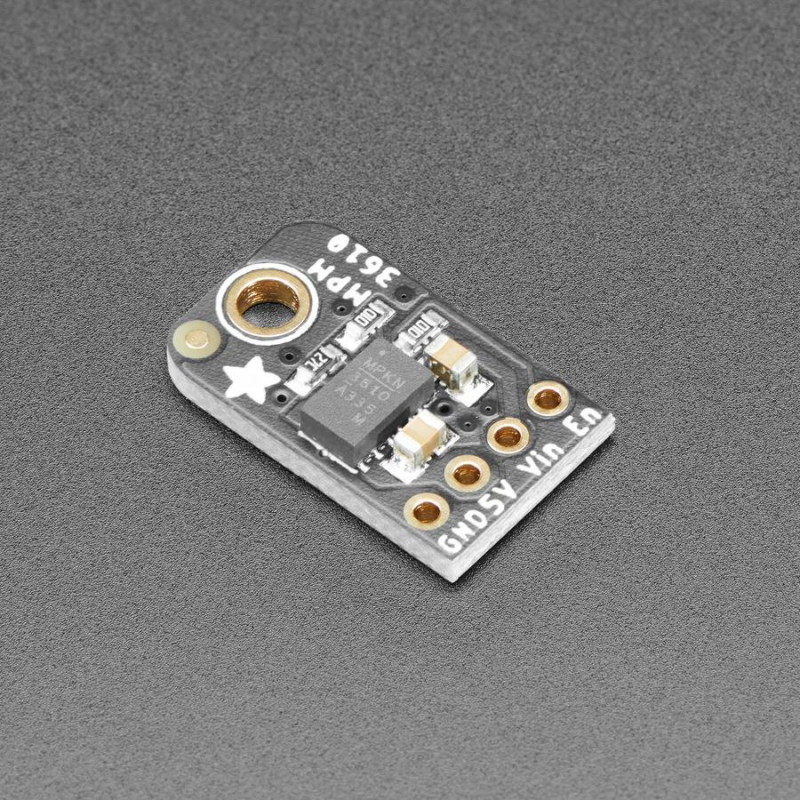

Dieser kleine Abwärtswandler, der auf dem MPM3610 basiert, ist ein Wunderwerk, das bis zu 21 V Eingangsspannung verträgt und einen 5-V-Ausgang mit bis zu 1,2 A Strom liefert.
Er eignet sich hervorragend für die Stromversorgung gängiger 5-Volt-Schaltungen mit einer Reihe von Batterie- oder Stromversorgungsoptionen. Dieser Chip liefert bis zu 1,2 Ampere Laststrom über den gesamten Eingangsspannungsbereich von 6V bis 21V. Der hohe Spannungsbereich ist das, was diesen Abwärtswandler von den meisten unterscheidet!
Großartig für Ihr tragbares Projekt. Adafruit hat diesen Chip "pin-kompatibel" mit dem LM1117-5.0V TO-220 Chip gemacht, so dass Sie ihn für eine bessere Leistung austauschen können (90-95% Effizienz!) Es gibt auch einen ENable-Pin, binden Sie ihn niedrig, um den Ausgang komplett abzuschalten.
Das Adafruit MPM3610 Breakout läuft mit 2-MHz-Festfrequenz im PWM-Modus - das voll integrierte Induktionsdesign ist effizient und sehr klein!
Wird mit einer vollständig montierten und getesteten Breakout-Platine geliefert. Enthält auch eine Stiftleiste zum Anschluss an ein Breadboard.
TECHNISCHE DETAILS
PCB Dateien im EagleCAD Format
Fritzing Objekt verfügbar in Adafruit Fritzing Bibliothek
MPM3610 Produktseite
