Das Adafruit 2.7" 400x240 SHARP Memory Display Breakout ist eine eigenwillige Kreuzung zwischen einem eInk (e-paper) Display und einem LCD. Er hat den extrem niedrigen Stromverbrauch von eInk und die schnellen Aktualisierungsraten eines LCDs.
Dieses Modell hat einen grauen Hintergrund, und die Pixel erscheinen als Schwarz-auf-Grau für eine schöne E-Reader-Anzeige. Es hat keine Hintergrundbeleuchtung, ist aber bei Tageslicht ablesbar. Für das Ablesen bei Dunkelheit/Nacht müssen Sie den LCD-Bereich eventuell mit externen LEDs beleuchten.
Das nackte Display wird mit 5 V gespeist und hat eine 3-V-Logik. Daher hat Adafruit es auf einem vollständig montierten und getesteten Breakout-Board mit einem 3-V-Regler, einem 5-V-Aufwärtswandler und einer Level-Shifting-Schaltung untergebracht. Jetzt können Sie es sicher mit 3 oder 5 V Strom und Logik verwenden. Das nackte Display wird in einen ZIF-Sockel auf der Platine eingesteckt und mit einem Stück doppelseitigem Klebeband festgeklebt. Mit vier Befestigungslöchern, so dass Sie ihn leicht an Ihrem Projekt anbringen können.
Das Display ist 'write only', d.h. es benötigt nur 3 Pins zum Senden von Daten. Der Nachteil eines schreibgeschützten Displays ist jedoch, dass die gesamten 400x240 Bits (13,5 KB) vom Mikrocontrollertreiber gepuffert werden müssen. Das bedeutet, dass Sie es nicht mit einem ATmega328 (z.B. Arduino UNO) oder ATmega32u4 (Feather 32u4, etc) verwenden können. Sie müssen einen High-RAM-Chip wie ATSAMD21 (Feather M0), Teensy, ESP8266, ESP32, etc. verwenden. Mit diesen Chips funktioniert das Display hervorragend und sieht fantastisch aus.

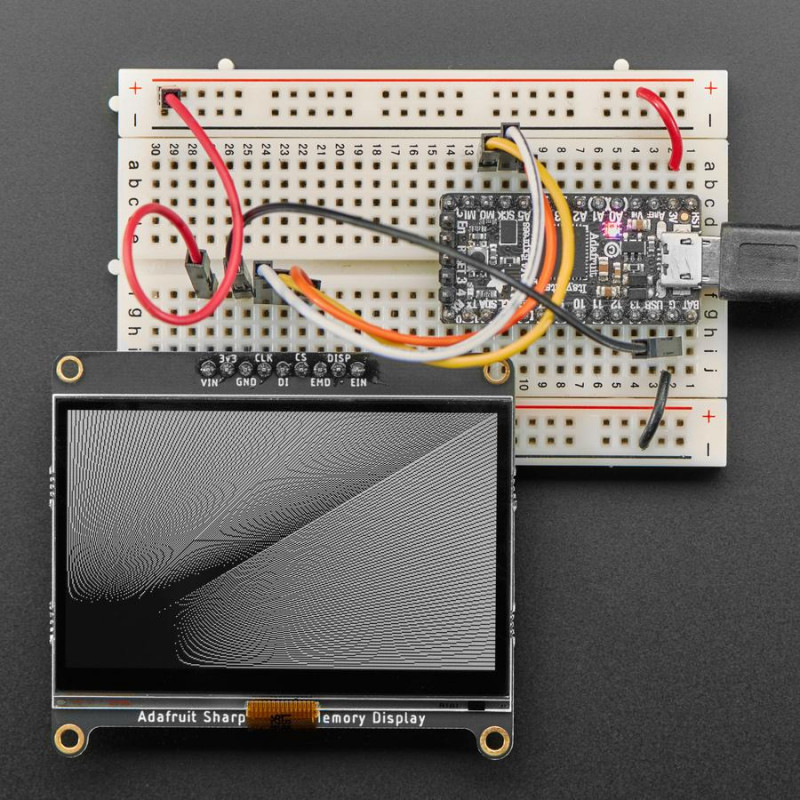

Bitte beachten Sie, dass die Animation des Bildschirms, der die Bad Apple-Demo zeigt, hochskaliert ist, weshalb er blockig aussieht. Die Animation dient dazu, Ihnen den Kontrast und die Aktualität zu zeigen, nicht die Auflösung!
In diesem ausführlichen Leitfaden finden Sie Schaltpläne, Schaltpläne, Bibliotheken, Code, Fritzing-Objekte usw.!
TECHNISCHE DETAILS
Displayabmessungen (sichtbar): 58,8 mm × 35,3 mm
Punktabstand: 0,147 mm (quadratisch)
Displaygröße: 6,86 cm / 2,7" Diagonale
