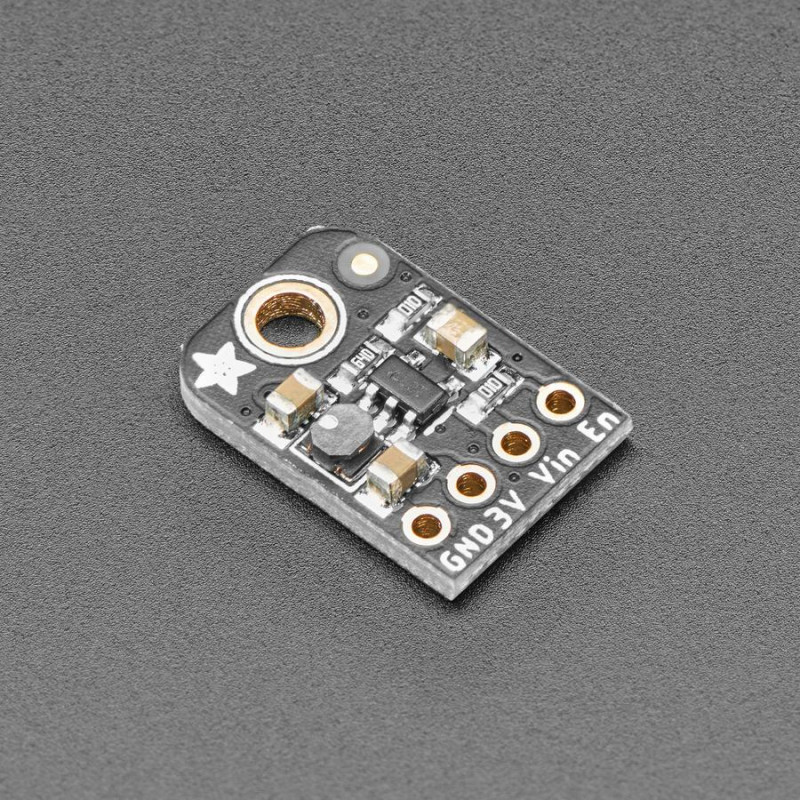

Dieser kleine Abwärtswandler, der auf dem AP3429A basiert, ist superpraktisch. Er nimmt bis zu 5,5 V Eingangsspannung auf und liefert einen 3,3-V-Ausgang mit bis zu 1,2 A Strom.
Er eignet sich hervorragend für die Stromversorgung gängiger 3,3-V-Spannungsschaltungen mit einer Reihe von Batterie- oder Stromversorgungsoptionen. Dieser Chip liefert bis zu 1,2 A Laststrom über den gesamten Eingangsspannungsbereich von 3,4 bis 5,5 V. Die Auswahl ist nicht sehr groß, aber sie deckt LiPoly-Akkus, 3 Alkalibatterien und USB-Strom ab.
Großartig für Ihr tragbares Projekt. Adafruit hat diesen Chip "pin-kompatibel" mit dem LM1117-3.3V TO-220 Chip gemacht, so dass Sie ihn für eine bessere Leistung (90-95% Effizienz!) austauschen können. Es gibt auch einen ENable-Pin, den Sie niedrig binden können, um den Ausgang komplett abzuschalten.
Der Adafruit AP3429A Breakout läuft mit 1-MHz-Festfrequenz. Obwohl der Chip selbst bis zu 2A unterstützt, ist die verwendete Spule klein, so dass der Breakout nur etwa 1,2 Ampere liefern kann.
Wenn Sie einen größeren Eingangsbereich benötigen, sehen Sie sich das MPM3610 Breakout mit 3,3V Ausgang und bis zu 20V Eingang an!
Wird mit einer vollständig montierten und getesteten Breakout-Platine geliefert. Enthält auch eine Stiftleiste zum Anschluss an ein Breadboard.
TECHNISCHE DETAILS
Ausgangsstrom: bis zu 1,2A
Abschaltstrom: <1?A
100% Duty Cycle Betrieb
1MHz Schaltfrequenz
Interner Soft Start
Kurzschlussschutz: Hiccup Mode Protection
Überspannungsschutz: AP3429A: No Latch Off Protection
Thermische Abschaltung
Produktabmessungen: 15,2mm x 10,0mm x 2,9mm / 0.6" x 0.4" x 0.1"
