Ahoi! Es ist an der Zeit, ein schillerndes Beleuchtungsprojekt mit unserer neuen RGB-Matrix FeatherWing für nRF52840 zu erstellen.
Jetzt können Sie schnell und einfach projects mit Ihren bevorzugten 16- oder 32-Pixel-High-Matrix-Boards erstellen. Die Verwendung der RGB-Matrix-Bibliothek ist einfach und funktioniert wunderbar mit unseren >nRF52840-basierten Feathers.
Bitte beachten Sie: Dieser 'Wing ist nur für die Verwendung mit dem nRF52840 Feathers (Express und Sense) getestet/entwickelt worden. Er ist nicht für die Verwendung mit anderen Feathers geeignet (es sei denn, sie haben zufällig die gleichen Pinbelegungen!) Wenn du einen SAMD21/SAMD51 (M0 oder M4) Feather hast, haben wir hier einen Wing mit der richtigen Verdrahtung für diese Feathers!

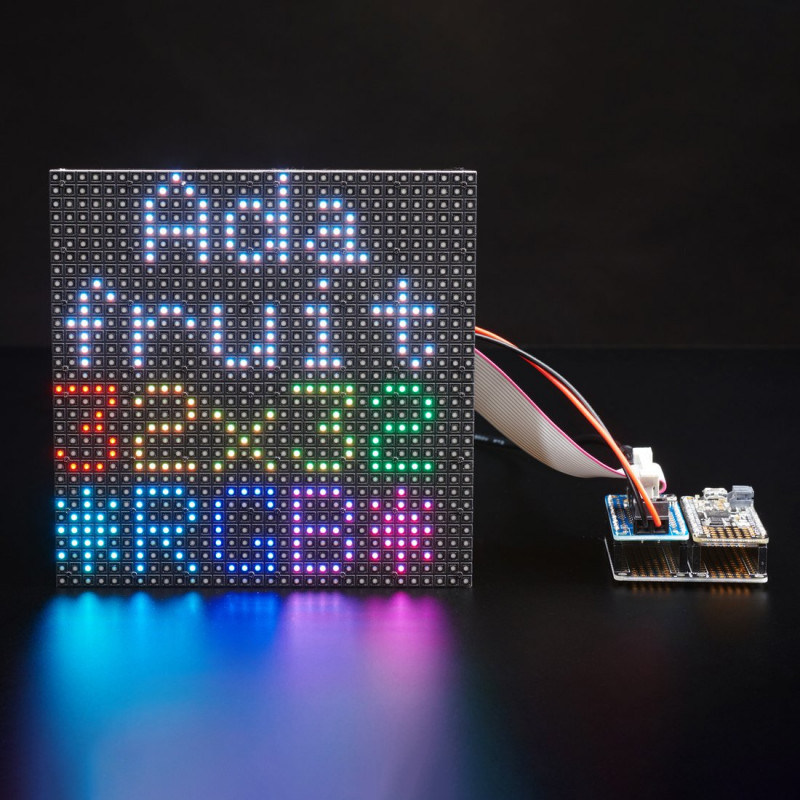

Dieser Flügel kann auf zwei Arten montiert werden. Sie können entweder eine 2x8 IDC-Stiftleiste auf der Oberseite einlöten und dann das IDC-Kabel anschließen, das mit Ihrer Matrix geliefert wurde. So lässt er sich leicht auf dem Feather stapeln. Sie können auch die 2x10-Buchsenleiste an der Unterseite des Wing einlöten und dann den Feather aufsetzen. Auf diese Weise können Sie es direkt in die Rückseite der Matrix einstecken *Geistesblitze*
So oder so können Sie ein 5V DC-Netzteil in die 2,1mm DC-Buchse einstecken. Diese 5 V sind verpolungssicher und werden dann auf der anderen Seite an eine 5,08-mm-Klemme ausgegeben. Ein integrierter Regler versorgt den Feather mit 3,3 V, so dass Sie keinen separaten USB-Anschluss oder eine Batterie benötigen, was eine sehr kompakte Bauweise ermöglicht!
Jede Bestellung enthält eine FeatherWing-Platine mit oberflächenmontierten Bauteilen, einer 2x8 IDC-Steckleiste, einer 2x10 Buchse, einer 2,1mm DC-Buchse, einer 5,08mm Klemmleiste und einer Stiftleiste. Möglicherweise benötigen Sie auch einige Feather-Stacking-Header oder Buchsenleisten, je nachdem, wie Sie Ihre Feather anschließen/stapeln wollen.
