Fügen Sie Ihrem Projekt Bewegungs-, Richtungs- und Orientierungssensoren hinzu - mit diesem All-in-One-Sensor mit 9 DOF, der für die einfache Plug-and-Play-Nutzung mit STEMMA QT vorbereitet ist.
Im Inneren des Chips befinden sich drei Sensoren, einer davon ist ein klassischer 3-Achsen-Beschleunigungssensor, mit dem man feststellen kann, in welcher Richtung die Erde liegt (durch Messung der Schwerkraft) oder wie schnell das Board im 3D-Raum beschleunigt wird. Das andere ist ein 3-Achsen-Magnetometer, das feststellen kann, woher die stärkste magnetische Kraft kommt, und das im Allgemeinen zur Feststellung des magnetischen Nordens verwendet wird. Das dritte ist ein 3-Achsen-Gyroskop, das Drehung und Verwindung messen kann. Durch die Kombination dieser Daten können Sie sich WIRKLICH orientieren.
Wir führen auch einen größeren LSM9DS1-Breakout. Diese Version ist zierlicher und enthält SparkFun qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus, so dass Sie nicht einmal löten müssen! Schließen Sie einfach Ihr Lieblingsmikrofon wie den STM32F405 Feather mit einem Plug-and-Play-Kabel an, um so schnell wie möglich 9-DoF-Daten zu erhalten.
Hier die wichtigsten technischen Daten des LSM9DS1:
Der Beschleunigungssensor hat einen Messbereich von ±2/±4/±8/±16 g
Der Magnetsensor hat einen Messbereich von ±4/±8/±12/±16 Gauss
Das Gyroskop hat einen Messbereich von ±245/±500/±2000 dps.

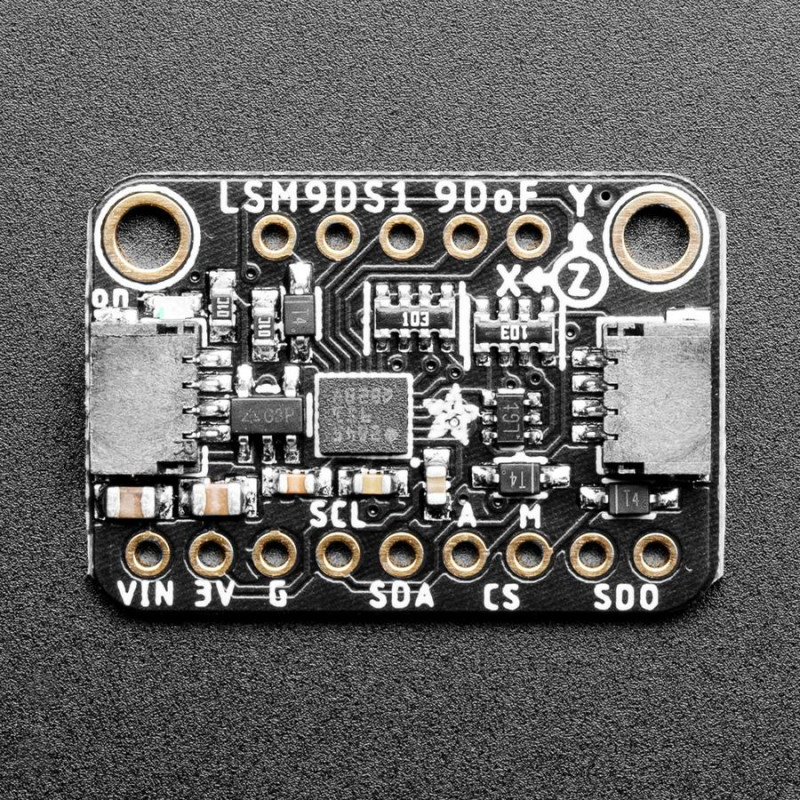

Um einen schnellen und einfachen Einstieg zu ermöglichen, hat Adafruit die Sensoren auf einem kompakten Breakout-Board mit Spannungsregelung und pegelverschobenen Eingängen untergebracht. Auf diese Weise können Sie sie unbesorgt mit 3V- oder 5V-Stromversorgungs-/Logikgeräten verwenden. Um die Nutzung zu vereinfachen, werden sowohl die SPI- als auch die I2C-Schnittstelle und einige Interrupt-Pins von jedem Chip freigelegt. Das Breakout wird komplett montiert und getestet geliefert, mit einigen zusätzlichen Headern, damit Sie es auf einem Breadboard verwenden können. Zwei Befestigungslöcher sorgen für eine sichere Verbindung.
Schaltpläne, Diagramme, Bibliotheks- und Codebeispiele, Datenblätter und vieles mehr im Lernsystemführer!
