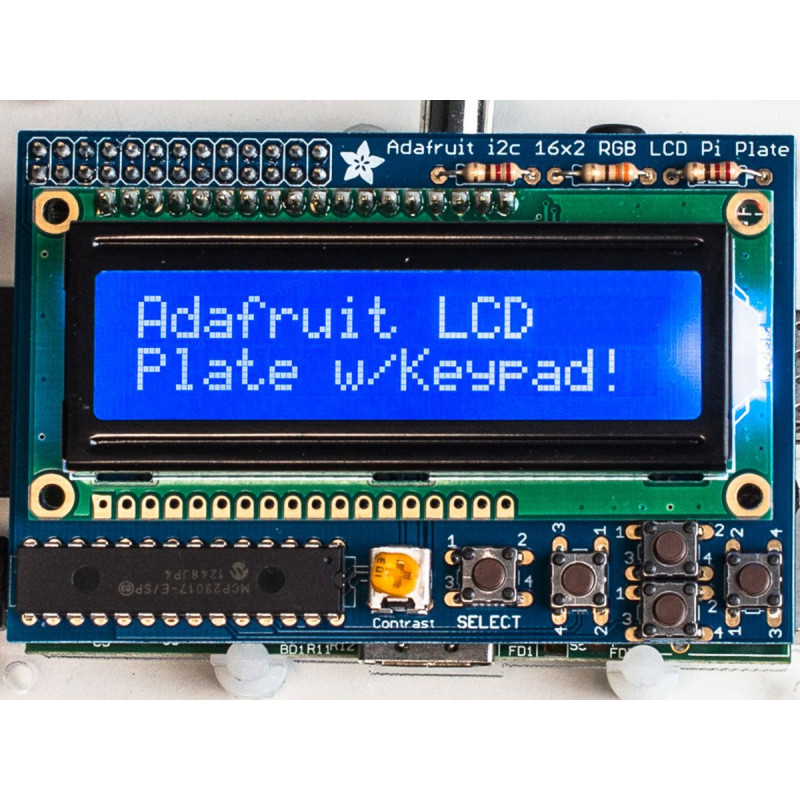

Diese neue Adafruit Pi-Platte macht es einfach, ein blau-weißes 16x2-Zeichen-LCD zu verwenden.
Wir mögen die 16x2-Zeichen-LCDs, die wir im Geschäft haben, sehr. Leider benötigen diese LCDs ziemlich viele digitale Pins, 6 zur Steuerung des LCDs und dann noch 1 zur Steuerung der Hintergrundbeleuchtung, also insgesamt 7 Pins. Das ist fast alles, was an GPIO auf einem Pi verfügbar ist!
Aus diesem Grund wollte Adafruit es den Leuten einfacher machen, diese LCDs in ihre projects einzubauen. Deshalb haben sie eine Pi-Platte entwickelt, mit der man ein 16x2-Zeichen-LCD, bis zu 3 Pins für die Hintergrundbeleuchtung UND 5 Pins für die Tastatur mit nur zwei I2C-Pins am R-Pi steuern kann! Das Beste daran ist, dass man diese beiden Pins nicht wirklich verliert, da man i2c-basierte Sensoren, RTCs usw. einstecken kann und sie den I2C-Bus mitbenutzen. Auf diese Weise lässt sich ein Display ohne lästige Verkabelung hinzufügen.
Diese Pi-Platte ist ideal, wenn Sie ein eigenständiges Projekt mit einer eigenen Benutzeroberfläche erstellen möchten. Die 4 Richtungstasten und die Auswahltaste ermöglichen eine grundlegende Steuerung, ohne dass ein sperriger Computer angeschlossen werden muss.
Die Platte verwendet die I2C-Pins (SDA/SCL). Wir haben eine spezielle, extrahohe 26-polige Stiftleiste, damit die Platte über den USB- und Ethernet-Buchsen sitzt. Die Widerstände sitzen direkt über den USB-Anschlüssen. Um einen Kurzschluss mit dem Metall zu vermeiden, muss ein Stück Isolierband auf die USB-Anschlüsse geklebt werden.
Dieses Produkt wird als Bausatz geliefert! Im Lieferumfang enthalten sind eine hochwertige Leiterplatte und alle Komponenten (Tasten, Header usw.). Ein 16x2 Zeichen blau-weißes monochromes LCD ist im Lieferumfang enthalten! Der Zusammenbau ist einfach, selbst wenn Sie noch nie gelötet haben, und der Bausatz kann in 30 Minuten fertiggestellt werden. Überprüfen Sie die Produkt-Tutorial-Seite für den Zusammenbau Anweisungen vor dem Kauf Sie können eine 2-reihige oder 1-reihige LCD-Anschluss erhalten, entweder wird gut funktionieren.
Adafruit haben auch einige praktische Python-Code, um Ihnen zu helfen, einfach mit dem LCD und Tasten sprechen Sie können auch einfach die 5 Tasten abfragen, um Eingaben durch die Bibliothek zu erhalten, so dass Sie zusätzliche Tasten ohne Verwendung von mehr Pins erhalten. Die Schaltflächen werden in der Bibliothek automatisch entprellt.
Zu diesem Zeitpunkt können der Code und das Schild die weiße Hintergrundbeleuchtung ein- oder ausschalten. Es gibt derzeit keine Unterstützung für PWM-Steuerung der Hintergrundbeleuchtung. Wenn Sie also eine feinere Steuerung der Hintergrundbeleuchtung benötigen, kann diese Platte das nicht leisten (der I2C-Expander hat keinen PWM-Ausgang).
Produktseite mit Anleitungen, Dokumentation und Informationen zum Zusammenbau
TECHNISCHE DETAILS
Abmessungen: 2,2" x 3,35"
Kommt mit einem 16x2 Blue & White LCD
Plug and Play mit jedem Raspberry Pi
Verwendet nur die I2C (SDA/SCL) Pins
Dieses Board/Chip verwendet die I2C 7-bit Adresse 0x20.
PCB-Dateien, Schaltplan und Fritzing im Produkt-Tutorial verfügbar
