NeoPixels sind sehr hell, ganz sicher. ABER SIND SIE 3 WATT HELL? Nein, sind sie nicht! Deshalb brauchen Sie einen Pixie.
Diese kettentauglichen Smart-LEDs sind nicht nur superschlau, sondern mit insgesamt 3 W auch unglaublich hell, im Vergleich zu 0,2 W bei einem "Standard"-NeoPixel. Diese von Ytai Ben-Tsvi entworfenen LEDs sind das Nonplusultra in Sachen LED.

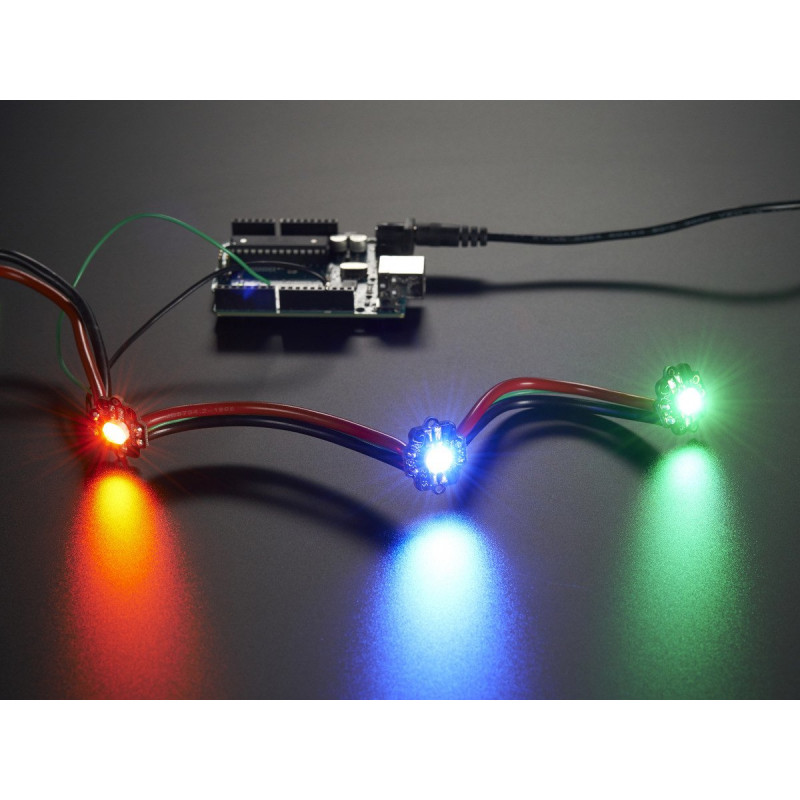

Jedes Pixie enthält nicht nur die bereits erwähnte 3W-LED, sondern auch einen Microchip PIC-Mikrocontroller. Sie senden ihm die gewünschte Farbe mit der Standardgeschwindigkeit von 115200 Baud (1 Byte pro Farbe). Sie können eine längere Zeichenkette von Pixeldaten senden, und das Programm leitet die Nachrichten weiter, so dass Sie sie wie ein Schieberegister verketten können. Sie müssen die Daten nur einmal pro Farbwechsel senden. Einmal eingestellt, übernimmt der Mikrocontroller die gesamte PWM-Verarbeitung für Sie.
Sie müssen dem Gerät mindestens alle 2 Sekunden Daten senden (als Schutz davor, dass die hellen und heißen LEDs "hängen bleiben", denn sie schalten sich irgendwann ab, wenn keine Aktualisierungen empfangen werden). Aktualisierungen von 1 Sekunde (oder schneller!) sind am besten.
Da der Pixie so viel Strom verbraucht, besteht die Gefahr, dass sich die LED so stark erhitzt, dass sie sich selbst und/oder den Mikrocontroller beschädigt. Aus diesem Grund hat Ytai eine Temperaturbegrenzung hinzugefügt. Wenn der PIC feststellt, dass die Temperatur des Pixie zu hoch ist, schaltet er die LED aus, bis sie wieder auf ein vernünftiges Niveau gesunken ist.
Jeder Pixie wird komplett montiert geliefert, mit großen Pads für Stromkabel (vergessen Sie nicht, dass wir von maximal 1 Ampere pro Pixie sprechen!) und Befestigungslöchern an den Seiten, die für Schrauben der Größe M2 geeignet sind. Außerdem brauchst du dicke Drähte, um jeden Pixie mit Strom zu versorgen, und einen Mikrocontroller, der 115.200 Baud 8N1-Daten an den Pixie senden kann (von alleine tut er nichts, du musst ihm Daten schicken, damit er aufleuchtet).
In der Anleitung finden Sie weitere Informationen wie Code, Schaltpläne, Bibliotheken, Pinouts und vieles mehr! Unsere Arduino Bibliothek ist einfach zu bedienen, verfügt über dieselbe API, die Sie von unserer NeoPixel Bibliothek gewohnt sind, und ermöglicht Ihnen, ROYGBIV in 5 Minuten oder weniger zu nutzen.
TECHNISCHE DETAILS
PIC12(L)F157X Datenblatt - 8-Bit PIC-Mikrocontrller-Prozessor
IRLML2060 Datenblatt - Leistungstransistor für jeden RGB-Kanal
3W RGB LED Datenblatt
Gewicht: 2g
Abmessungen Produkt: 24,1mm x 19,7mm x 8,2mm / 0,9" x 0,8" x 0,3"
