Jetzt, wo Sie endlich ein Raspberry Pi® in den Händen halten, wollen Sie wahrscheinlich ein paar lustige Embedded-Computer projects damit basteln. Was Sie brauchen, ist eine zusätzliche Pi-Platte von Adafruit, die auf die Pi-Platine aufgeschnappt werden kann (und später abnehmbar ist, wenn Sie es wünschen) und Ihnen alle Arten von Prototyping-Funktionen bietet, um das Bauen auf dem Pi super einfach zu machen.
Hinweis: Dieses Kit ist am besten für das Raspberry Pi Model A oder Model B geeignet. Sie können es mit jedem "2x20 GPIO-Typ" Pi (A+, B+, Zero, Pi 2, Pi 3) verwenden, aber nur die "oberen 26 Pins" werden für die Verwendung herausgebrochen

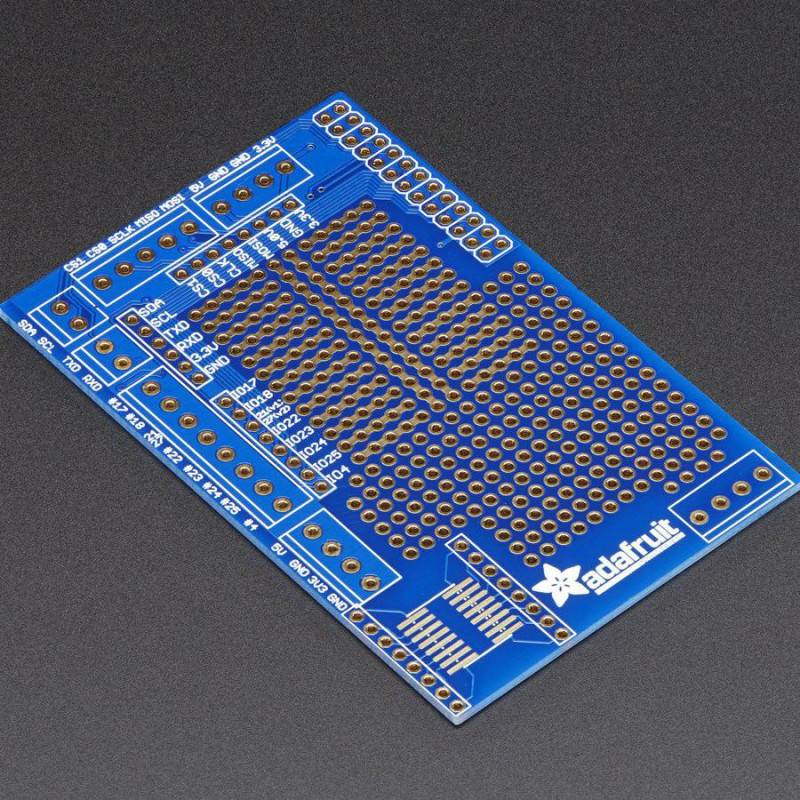

Adafruit hat viele grundlegende, aber essentielle Goodies hinzugefügt. Zunächst gibt es einen großen Prototyping-Bereich, der zur Hälfte aus einem Breadboard und zur Hälfte aus einem Perfboard besteht, so dass man DIP-Chips, Sensoren und Ähnliches anschließen kann. Entlang der Ränder des Proto-Bereichs sind alle GPIO/I2C/SPI- und Stromversorgungs-Pins auf 0,1"-Stifte aufgeteilt, so dass Sie sie leicht anschließen können. An den Rändern des Prototyping-Bereichs sind (fast alle) Breakout-Pins auch mit beschrifteten 3,5-mm-Schraubklemmenblöcken verbunden. Dies erleichtert die semipermanente Verkabelung von Sensoren, LEDs usw. Es gibt auch eine 4-Block-Klemmleiste, die auf 0,1"-Pads für allgemeine Nicht-GPIO-Verdrahtung aufgeteilt ist. Schließlich hatten wir noch ein wenig Platz über den Metallanschlüssen übrig, so dass wir einen SOIC-Chipausbruchbereich für die Chips, die nicht im DIP-Format erhältlich sind, einbauen konnten.
Der Pi (und unsere Bausätze) sind dazu gedacht, uns allen beim Erlernen von Fähigkeiten zu helfen, Löten macht Spaß! Schauen Sie sich die Anleitung für den Zusammenbau an:
. Das Schöne an dieser Platte ist, dass wir benutzerdefinierte Header-Breakouts bekommen, die höher als üblich sind, so dass die Proto-Platte über den Metallanschlüssen sitzt, aus dem Weg ist und viel Arbeitsraum bietet.
Weitere Informationen, einschließlich einiger Anwendungsideen, finden Sie im Proto Pi Plate Tutorial
TECHNISCHE DETAILS
EagleCAD PCB Dateien, Fritzing Objekt und mehr im Tutorial!
Servieren Sie Ihren Pi projects auf einem Prototyping Pi Teller, Anleitung!
