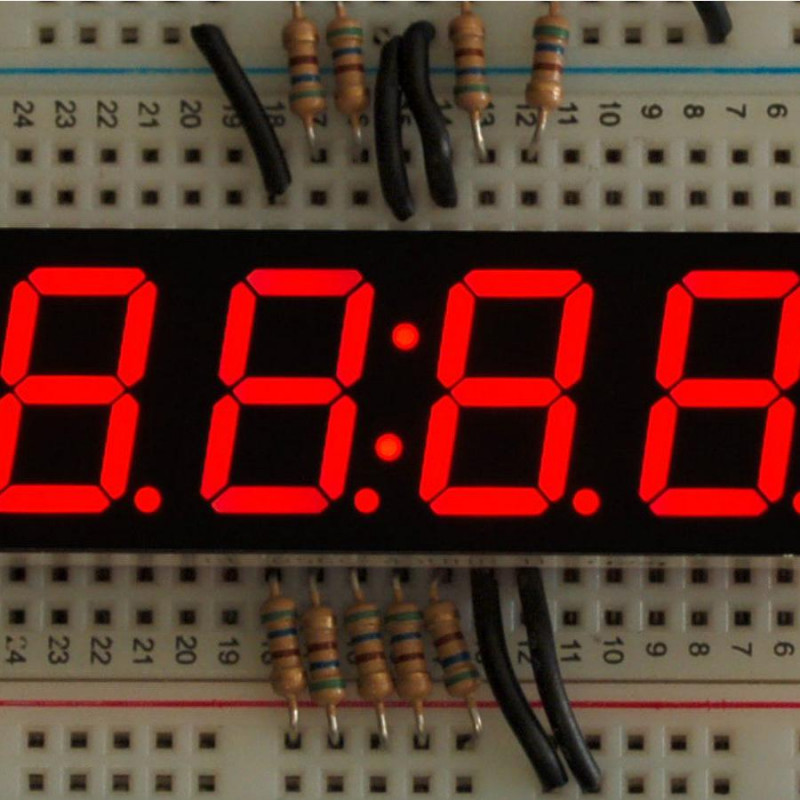

Gestalten Sie eine Uhr, einen Timer oder einen Zähler für Ihr nächstes Projekt mit unserer hübschen 4-stelligen Sieben-Segment-Anzeige.
Diese hellen, gestochen scharfen Displays eignen sich gut für das Hinzufügen von numerischen Ausgaben. Neben den vier 7-Segmenten gibt es Dezimalpunkte auf jeder Ziffer und einen zusätzlichen Draht für Doppelpunkte in der Mitte (gut für zeitbasierte projects). Man kann sie mit weniger Strom betreiben, um die gleiche Helligkeit zu erhalten und so Strom zu sparen, oder man kann sie auf 20 mA aufdrehen und hat sie dann am hellsten. Das bedeutet, dass man einen 74HC595 oder einfach 8 Mikrocontroller-Pins verwenden kann, wenn man sie entbehren kann, um die 8 Anoden (7-seg + Dezimalstelle) mit jeweils ca. 15 mA zu steuern, und dann NPN-Transistoren oder einen TPIC6B595 an die Kathoden anschließen kann, um die 8*15 mA = maximal 160 mA pro Stelle zu senken.
Wir empfehlen dringend die Rucksackversion, die mit einem LED-Treiber auf der Rückseite ausgestattet ist. Diese Version ist nur die Rohanzeige und erfordert viel mehr Arbeit, um sie zum Laufen zu bringen!
TECHNISCHE DETAILS
Dies ist eine Common Cathode LED-Anzeige
Abmessungen: 0.76" x 1.9" (19.3mm x 50.3mm) Gewicht: 8.3g
Datenblatt:
Rot
Grün - Dieses Datenblatt hat ein genaues Pinout Diagramm, aber dies ist kein Bet Lux Modell!
