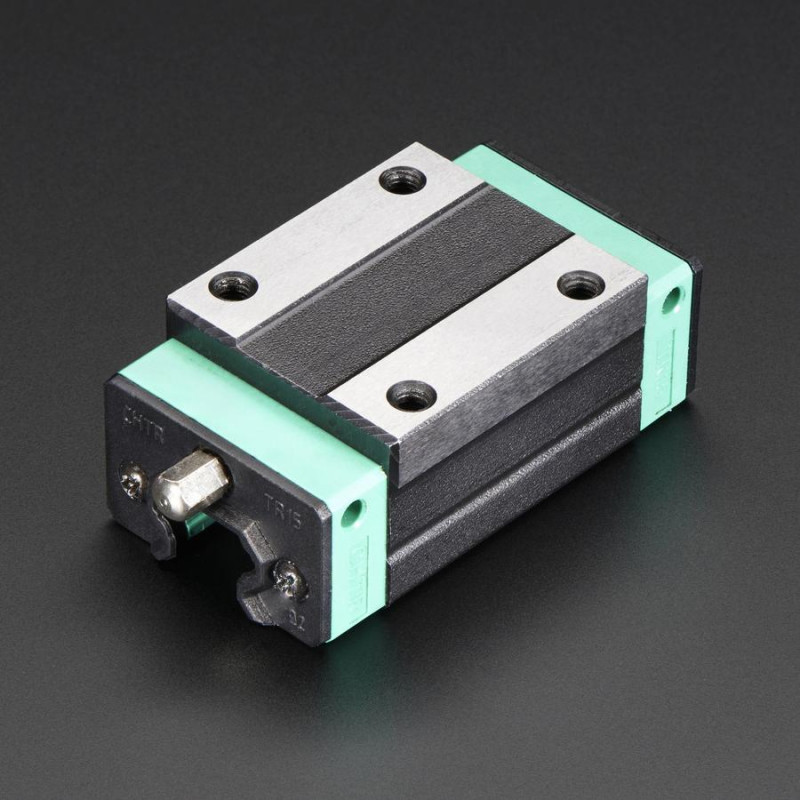

Bewegen Sie Ihren Roboter oder Ihre CNC mit dieser kugelgelagerten Plattform auf einer 15-mm-Gleitschiene.
Der Schieber ist 60 mm x 35 mm für die Standardversion und 60 mm x 47 mm für die breitere Version. Beide haben vier Gewindebohrungen für M4-Maschinenschrauben, so dass Sie so ziemlich alles anbringen können, was Sie wollen. Dieser Schieber hat eine Kunststoffinnenseite mit umlaufenden Kugellagern, damit er reibungslos am Geländer entlang gleitet.
Die Plattform lässt sich nach der Befestigung nicht mehr vom Geländer lösen. Es ist auch ziemlich gut unterstützt durch die T-förmige Schiene, so dass für ~ 5 lb Lasten können Sie wahrscheinlich weg mit nur einer Schiene zu bekommen. Oft sind bei CNC projects zwei davon auf gegenüberliegenden Seiten des Maschinenkörpers angebracht, um eine größere Plattform zu unterstützen. Sie können auch einen anderen Unterstützungsmechanismus einrichten.
Wird als einzelne Lagerplattform geliefert.
Versuchen Sie nicht, das Geländer ohne den Kunststoffeinsatz zu befestigen! Der Einsatz hält die Kugellager fest, während Sie den Schieber aufsetzen. Auf den Fotos finden Sie weitere Einzelheiten zu dieser Vorgehensweise! Wenn Sie ein oder zwei Kugellager verlieren, funktioniert es immer noch, aber es ist am besten, sie alle drin zu lassen!
TECHNISCHE DETAILS
Abmessungen:
60mm x 33mm / 2.3" x 1.3" - Standard
60mm x 47mm / 2.3" x 1.9" - Breite Version
Innendurchmesser: 15mm / 0.6"
Schraubenlöcher sind 26mm x 26mm auseinander / 1" x 1" - Standard
Schraubenlöcher sind 34mm x 26mm auseinander / 1.3" x 1" - Breite Version
Gewicht: 194g
