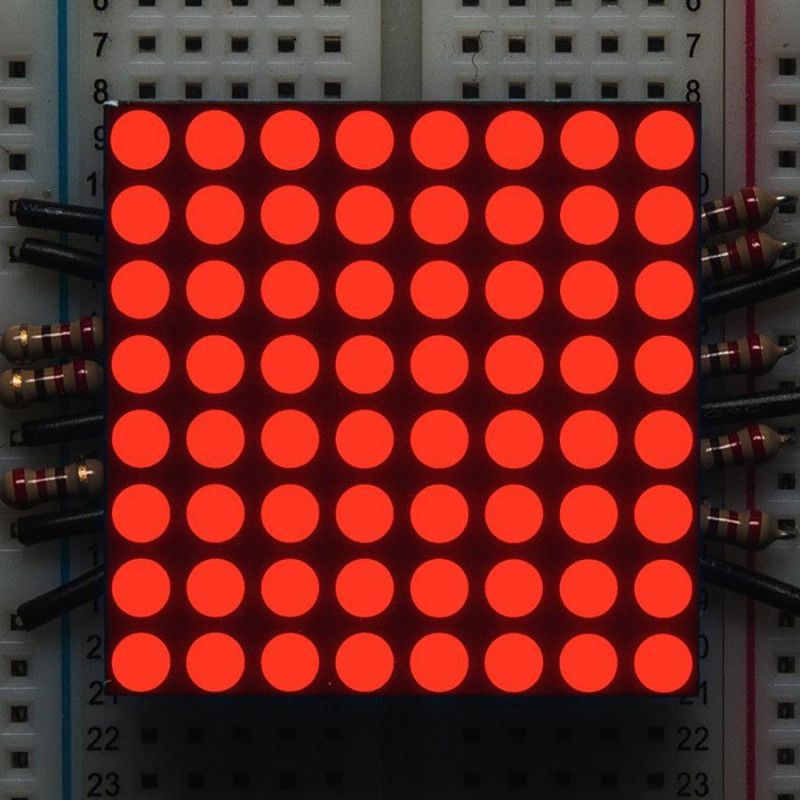

Erstellen Sie mit dieser 8x8 gerasterten roten LED-Matrix ein Laufschriftzeichen oder eine kleine Videoanzeige.
Mit einer Seitenlänge von nur 1,2" ist er gut sichtbar, aber nicht so groß, dass er nicht in ein Breadboard passt! Es gibt 16 Stifte auf der Seite, 8 auf jeder Seite, mit einem Abstand von 0,1", so dass Sie es leicht in ein Breadboard mit einer Reihe auf jeder Seite für die Verdrahtung stecken können.
Da das Display in einem Raster angeordnet ist, müssen Sie es im Verhältnis 1:8 ansteuern. Wir schlagen vor, entweder einen 74HC595 und einen TPIC6B595 zu verwenden (wobei der 74HC' die 8 Anoden gleichzeitig ansteuert und der TPIC' jeweils eine Kathode) oder nur einen einzigen MAX7219, der die Multiplexarbeit für Sie übernimmt.
Der Arduino Spielplatz hat eine Reihe von Tutorials zur Einführung in den MAX7219 und 8x8 LED-Matrizen
TECHNISCHE DETAILS
Das Datenblatt enthält alle technischen Details zu diesem Bauteil
Dies ist eine Common Cathode LED-Matrix
Der Arduino Spielplatz hat eine Reihe von Tutorials zur Einführung in den MAX7219 und 8x8 LED-Matrizen
Verwendung eines Hochleistungs-Schieberegisters zur Ansteuerung von 8x8 Matrizen mit einem NETduino
