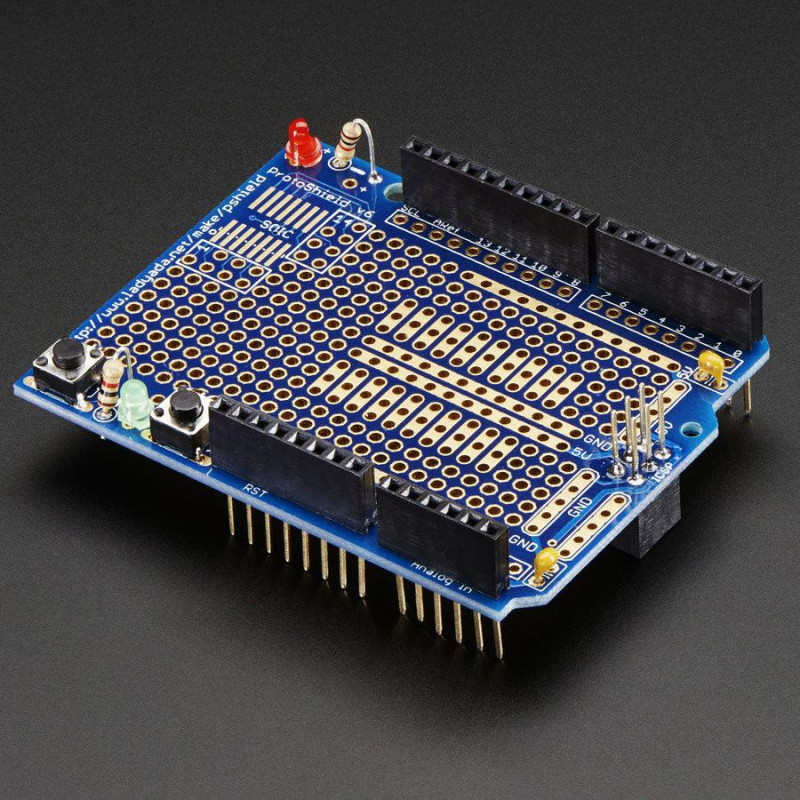

Dieses Prototyping Shield ist das beste auf dem Markt (zumindest glauben wir das) und ist jetzt mit der Version R3 noch besser - aktualisiert für die beste Kompatibilität mit fast allen Arduinos!
Es funktioniert mit UNO, Mega, Leonardo, NG, Diecimila, Duemilanove und kompatiblen Arduinos. Die Ethernets von Yun und Arduino haben eine klobige Ethernet-Buchse, die beim Stapeln im Weg ist. Sie können die mitgelieferten Stapelstecker verwenden und es wird funktionieren, nur sitzt sie nicht schön und flach.
Schauen Sie sich diese fantastischen Spezifikationen an:
Es hat einen schönen Standard 0,1 "x0.1"-Prototying-Raster mit großen Pads
Mit Stacking-Header und einfachem Header, wählen Sie beim Zusammenlöten, was Sie wollen
Ein IC-Muster zum Hinzufügen von DIP-ICs mit bis zu 20 Pins
Stromschienen in der Mitte und an den Seiten
Ein Reset-Knopf und ein zusätzlicher Knopf für allgemeine Zwecke
2 3mm-LEDs für allgemeine Zwecke, rot und grün, sowie 2 passende Widerstände
Ein Pass-Thru ICSP Stacking Header, so dass Sie jede Art von Shield darauf stapeln und/oder einen AVR Programmer verwenden können
Ein oberflächenmontierbarer Chipbereich für bis zu 14 Bauteile der Größe SOIC
Kompatibel mit kleinen Breadboards
Jeder Pin ist herausgeführt!
Vergoldete Pads
2 x 0,1uF-Kondensatoren auf jeder Seite für zusätzliche Leistungsstabilität
Wird als Teilesatz geliefert, so dass Sie wählen können, wie Sie Ihre Abschirmung konfigurieren möchten. Es ist jedoch auch für Anfänger sehr einfach zu montieren. Weitere Informationen und Anleitungen finden Sie hier.
Arduino und Breadboards sind nicht enthalten!
TECHNISCHE DETAILS
Passend für reguläre Arduino Header
Abmessungen (montiert): 69mm x 53mm x 13mm (2.7in x 2.1in x 0.5in)
PCB CAD Dateien und Fritzing Objekt verfügbar im Tutorial
