Magnete sind im Grunde Elektromagnete: Sie bestehen aus einer großen Spule aus Kupferdraht mit einem Anker (einem Metallstück) in der Mitte. Wenn die Spule erregt wird, wird der Butzen in die Mitte der Spule gezogen. Dadurch ist der Magnet in der Lage, von einem Ende zu ziehen.

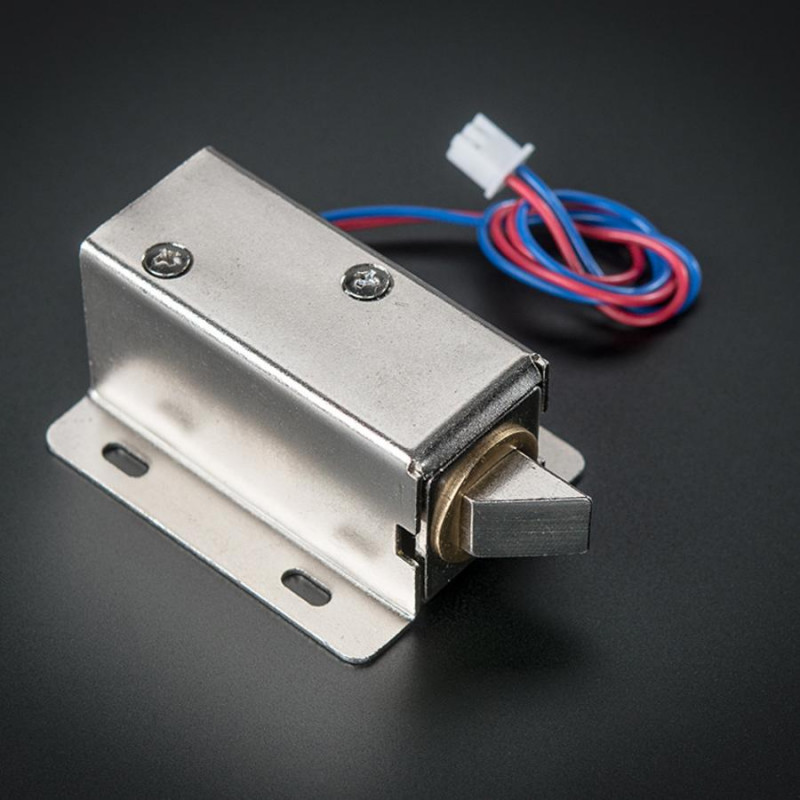

Diese Magnetspule ist sehr stabil und hat einen schräg geschnittenen Bolzen und eine gute Halterung. Es handelt sich im Grunde um ein elektronisches Schloss, das für einen einfachen Schrank oder Tresor oder eine Tür konzipiert ist. Normalerweise ist die Verriegelung aktiv, so dass Sie die Tür nicht öffnen können, weil die Magnetspule im Weg ist. In diesem Zustand verbraucht sie keinen Strom. Wenn 9-12 VDC angelegt werden, zieht sich der Riegel zurück, so dass er nicht mehr herausragt und die Tür geöffnet werden kann.
Die Magnete werden mit dem oben abgebildeten schrägen Ansatz geliefert, aber Sie können ihn mit den beiden Kreuzschlitzschrauben öffnen und um 90, 180 oder 270 Grad drehen, so dass er zu der Tür passt, für die Sie ihn verwenden möchten.
Um einen Magneten anzusteuern, benötigen Sie einen Leistungstransistor und eine Diode. In diesem Diagramm sehen Sie, wie Sie ihn mit einem Arduino oder einem anderen Mikrocontroller verbinden. Für den Betrieb eines Magneten benötigen Sie eine ziemlich gute Stromversorgung, da eine Menge Strom in den Magneten fließt, um den Elektromagneten aufzuladen, etwa 500 mA. Versuchen Sie also nicht, ihn mit einer 9-V-Batterie zu betreiben!
TECHNISCHE DETAILS
12VDC (Sie können 9-12 DC Volt verwenden, aber eine niedrigere Spannung führt zu einem schwächeren/langsameren Betrieb)
Verbraucht 650mA bei 12V, 500 mA bei 9V, wenn er aktiviert ist
Entwickelt für 1-10 Sekunden lange Aktivierungszeit
Maximale Abmessungen: 41.85mm / 1.64" x 53.57mm / 2.1" x 27.59mm / 1.08"
Abmessungen: 23.57mm / 0.92" x 67.47mm / 2.65" x 27.59mm / 1.08"
Drahtlänge: 222.25mm / 8.75"
Gewicht: 147.71g
Diagramm
SketchUp Datenblatt
