Dieses kleine, praktische Lipo-Ladegerät ist so klein und einfach zu bedienen, dass Sie es auf Ihrem Schreibtisch aufbewahren oder in jedes Projekt einbauen können!

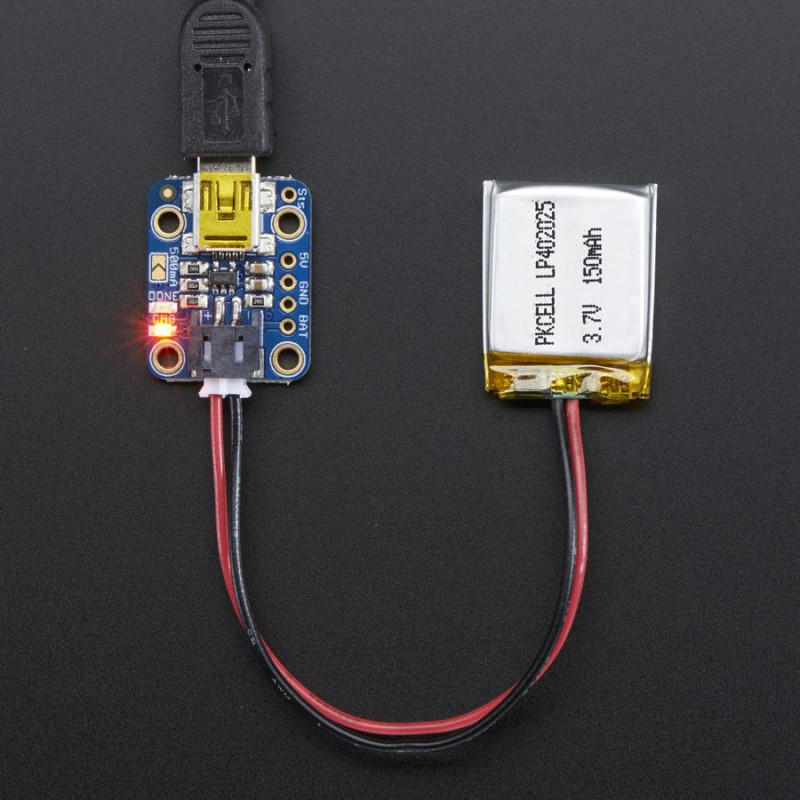

Stecken Sie ihn einfach über ein beliebiges MiniUSB-Kabel in einen USB-Anschluss und einen 3,7V/4,2V Lithium-Polymer- oder Lithium-Ionen-Akku in den JST-Stecker am anderen Ende. Es gibt zwei LEDs - eine rote und eine grüne. Während des Ladevorgangs leuchtet die rote LED. Wenn der Akku vollständig geladen und einsatzbereit ist, leuchtet die grüne LED auf. Der Ladevorgang erfolgt in drei Stufen: zunächst eine Vorladung, dann eine Schnellladung mit konstantem Strom und schließlich eine Erhaltungsladung mit konstanter Spannung, um die Batterie aufzuladen. Der Ladestrom beträgt standardmäßig 100 mA, so dass es mit jeder Batteriegröße und jedem USB-Anschluss funktioniert. Wenn Sie möchten, können Sie den Jumper auf der Vorderseite einfach auf 500mA-Modus umschalten, wenn Sie nur Akkus mit 500mAh oder mehr laden wollen. Nur für unsere LiPoly/LiIon-Akkus geeignet! Andere Batterien können eine andere Spannung, Chemie, Polarität oder Pinbelegung haben.
Wird montiert und getestet mit einem kostenlosen JST-Kabel geliefert!
5V-Eingang über Mini-B-USB-Stecker
Zum Laden einzelner Lithium-Ionen/Lithium-Polymer-Akkus 3,7/4,2 V (nicht für ältere 3,6/4,1 V-Zellen)
100 mA Ladestrom, einstellbar auf 500 mA durch Löten einer Brücke
Batterien nicht enthalten.
TECHNISCHE DETAILS
Details:
Abmessungen: 24mm x 19mm x 2mm / 0.9" x 0.7" x 0.08"
Höhe mit JST: 7mm / 0.3"
Gewicht: 2.5g
Datenblätter, PCB CAD Dateien und Fritzing Objekte verfügbar im Tutorial
