Magnete sind im Grunde Elektromagnete: Sie bestehen aus einer großen Spule aus Kupferdraht mit einem Anker (einem Metallstück) in der Mitte.
Wenn die Spule erregt wird, wird der Butzen in die Mitte der Spule gezogen. Dadurch kann die Magnetspule ziehen (von einem Ende) oder schieben (vom anderen)

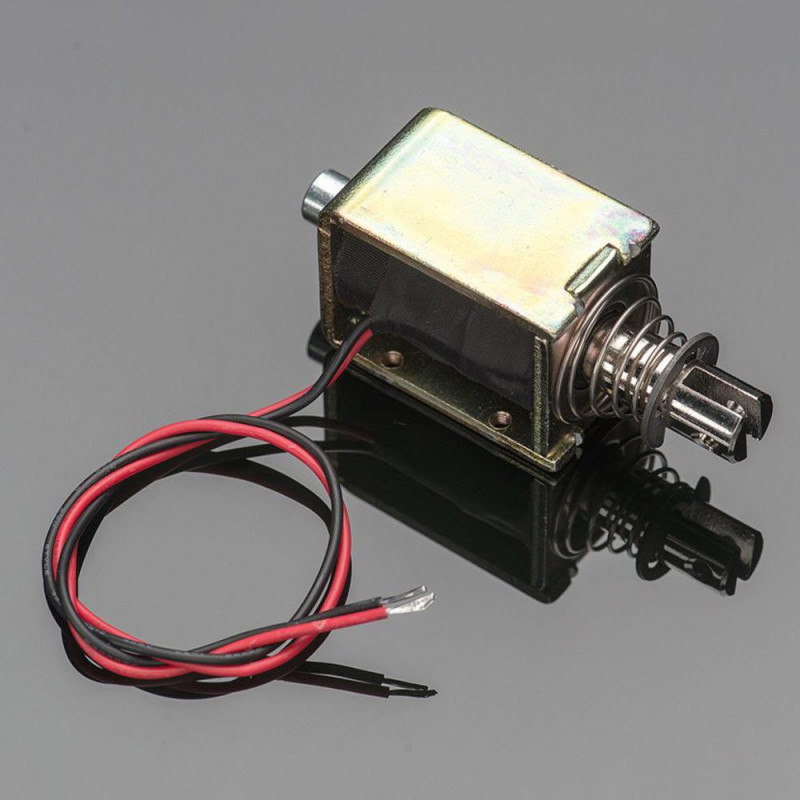

Diese Magnetspule ist besonders schön und stark, mit einem 40 mm langen Körper und einem "unverlierbaren" Anker mit einer Rückholfeder. Das bedeutet, dass sich der Magnet bei Aktivierung mit bis zu 12 VDC bewegt und nach Wegnahme der Spannung wieder in die Ausgangsposition zurückspringt, was sehr praktisch ist. Viele preiswertere Magnete sind nur als Druck- oder Zugmagnete ausgeführt und haben möglicherweise keinen unverlierbaren Anker (er fällt heraus!) oder keine Rückstellfeder. Dieser Magnet hat an der Unterseite 4xM3 (metrisch) Gewindelöcher für eine einfache Montage.
Um einen Magneten anzusteuern, benötigen Sie einen Leistungstransistor und eine Diode. In diesem Diagramm sehen Sie, wie Sie ihn mit einem Arduino oder einem anderen Mikrocontroller verbinden. Für den Betrieb eines Magneten benötigen Sie eine ziemlich gute Stromversorgung, da eine Menge Strom in den Magneten fließt, um den Elektromagneten aufzuladen, etwa 250 mA. Versuchen Sie also nicht, ihn mit einer 9-V-Batterie zu betreiben! Funktioniert am besten mit einer 12-V-Stromversorgung.
Bitte beachten Sie: Ab dem 7. Juni 2017 verkaufen wir nun die 12V-Version dieses Produkts anstelle der 24V!
TECHNISCHE DETAILS
12 DC-Betrieb (Sie können 9-12 DC-Volt verwenden, aber eine niedrigere Spannung führt zu einem schwächeren/langsameren Betrieb)
Push- oder Pull-Typ mit 10 mm Hub
Spulenwiderstand: ~12 Ohm
6 Newton Startkraft (12VDC / 50% Einschaltdauer)
5.1 oz / 144 Gramm
