Wenn Sie sich jemals gesagt haben: "Mensch, ich wünschte, ich hätte vier 12-Bit-DACs in einem einzigen Gehäuse mit der Möglichkeit, ihre Einstellungen in einem EEPROM zu speichern", dann habe ich gute Neuigkeiten. Der MCP4728 ist die Antwort auf Ihre Wünsche!
Der MCP4728 verfügt in seinem kleinen Gehäuse über vier 12-Bit-DACs für alle Arten von Spannungseinstellungen, die Sie benötigen. Darüber hinaus können die Einstellungen für die DACs in einem internen EEPROM gespeichert werden. Sobald die Einstellungen im internen nichtflüchtigen Speicher gespeichert sind, werden sie beim Einschalten des DAC standardmäßig geladen. Alles über I2C!
Darüber hinaus bietet der MCP4728 die Möglichkeit, zwischen zwei Quellen für die Referenzspannung zu wählen: die Eingangsspannung, mit der er über den VCC-Pin versorgt wird, oder eine interne 2,048-V-Referenzspannung. Wenn Sie die interne Referenzspannung (Vref in der DAC-Sprache) verwenden, können Sie zwischen einer 1-fachen oder 2-fachen Verstärkung für den Ausgang wählen, so dass Ihre Spannungen je nach Anwendung von 0 V bis 2,048 V oder 0 V bis 4,096 V reichen.
Standardmäßig wird die Eingangsspannung als Vref verwendet, so dass Sie die Spannungen je nach Eingangsspannung von 0 V bis 3,3 V oder 5 V skalieren können. Oder verwenden Sie die 2,048V Vref für ~3,3V und die 4,096 Vref für ~5V.

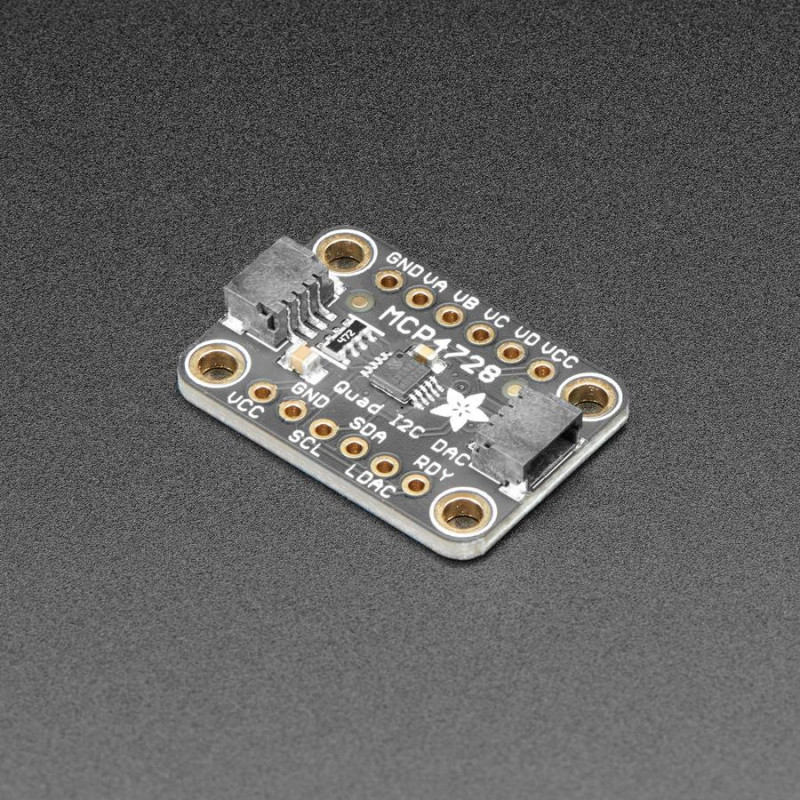

Das Breakout für den MCP4728 ist mit den erforderlichen Schaltkreisen bestückt, um ihn mit dem Mikrocontroller Ihrer Wahl oder einem von Blinka unterstützten Computer zu verwenden. Die SparkFun Qwiic-kompatiblen STEMMA QT JST SH-Steckverbinder erleichtern den Anschluss des MCP4728 an Ihr Projekt und ermöglichen Ihnen die einfache gemeinsame Nutzung eines I2C-Busses mit anderen STEMMA QT, Qwiic, Grove oder anderen kompatiblen Sensoren.
Diese Treiber, Schaltpläne und Beispielcodes für Arduino, CircuitPython und Python machen den Einstieg leicht, so dass Sie mit Ihrem Projekt sofort loslegen können, anstatt herauszufinden, wie man Dinge verdrahtet oder den Code zum Laufen bringt.
TECHNISCHE DETAILS
Technische Daten
12-Bit Spannungsausgangs-DAC mit vier gepufferten Ausgängen
On-Board nichtflüchtiger Speicher (EEPROM) fürDAC-Codes und I2C? Adressbits
Auswahl der internen oder externen Spannungsreferenz
Ausgangsspannungsbereich:- Bei Verwendung der internen VREF (2,048V):0,000V bis 2,048V mit Verstärkungseinstellung = 10,000V bis 4,096V mit Verstärkungseinstellung = 2- Bei Verwendung der externen VREF (VDD):0,000V bis VDD
±0.2 Least Significant Bit (LSB) DifferentialNonlinearity (DNL) (typisch)
Schnelle Einschwingzeit: 6 ?s (typisch)
Single-Supply-Betrieb: 2,7V bis 5,5V
Standard I2C-Adresse 0x60
Produktabmessungen: 25,7mm x 17,8mm x 4,6mm / 1.0" x 0.7" x 0.2"
Produktgewicht: 1,5g / 0.1oz
