Erfassen Sie die Magnetfelder, die uns umgeben, mit diesem praktischen Drei-Achsen-Magnetometer (compass).
Magnetometer können feststellen, woher die stärkste magnetische Kraft kommt. Sie werden im Allgemeinen zur Feststellung des magnetischen Nordens verwendet, können aber auch zur Messung von Magnetfeldern eingesetzt werden. Dieser Sensor wird in der Regel mit einem Beschleunigungsmesser/Gyroskop mit 6 Freiheitsgraden kombiniert, um eine Trägheitsmesseinheit mit 9 Freiheitsgraden zu bilden, die dank des stabilen Magnetfelds der Erde ihre Ausrichtung im realen Raum erkennen kann. Es ist eine großartige Ergänzung zum LSM6DSOX von ST!Adafruit basiert auf dem LIS3MDL von ST, einem großartigen Allzweck-Magnetometer. Dieser kompakte Sensor verwendet I2C zur Kommunikation und ist sehr einfach zu bedienen. Laden Sie einfach die Bibliothek herunter, verbinden Sie den SCL-Pin mit Ihrem I2C-Takt-Pin und den SDA-Pin mit Ihrem I2C-Daten-Pin und laden Sie das Testprogramm hoch, um Magnetfelddaten auszulesen. Wenn Sie möchten, können Sie auch SPI verwenden, um Daten zu empfangen (wir bevorzugen hier I2C)
Dieser Sensor kann Bereiche von +-4 Gauß (+- 400 uTesla) bis zu +-16 Gauß (+- 16uTesla) erfassen. Für extrem hohe Präzision wird eine Aktualisierungsrate von 155 Hz empfohlen - wenn Sie jedoch einen kleinen Präzisionsverlust in Kauf nehmen, kann der Sensor auch mit 1000 Hz arbeiten.

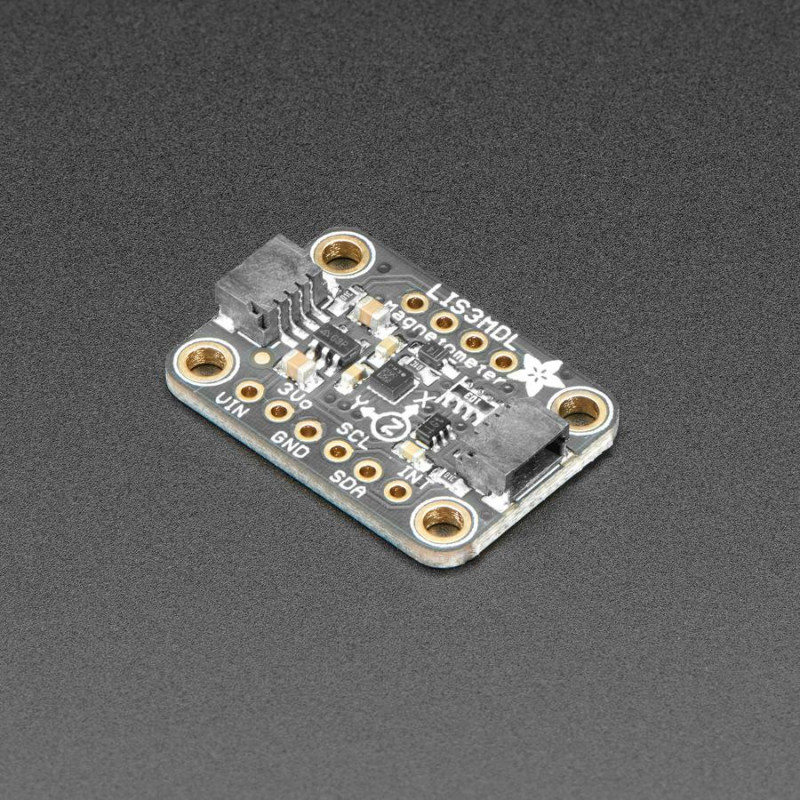

Um Ihnen das Leben leichter zu machen, damit Sie sich auf Ihre wichtige Arbeit konzentrieren können, haben wir den LIS3MDL auf einer Breakout-Platine zusammen mit einer Unterstützungsschaltung untergebracht, damit Sie dieses kleine Wunder mit 3,3V (Feather/Raspberry Pi) oder 5V (Arduino/ Metro328) Logikpegeln verwenden können. Da er außerdem I2C spricht, kann man ihn einfach mit zwei Drähten (plus Strom und Masse!) anschließen. Adafruit hat sogar SparkFun qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus beigelegt, so dass man nicht einmal löten muss! Schließen Sie einfach Ihr Lieblingsmikrofon an und verwenden Sie unsere CircuitPython/Python-Treiber oder Arduino, um eine einfache Schnittstelle zum LIS3MDL zu schaffen und so schnell wie möglich magnetische Messungen durchzuführen.
Es ist vollständig montiert und getestet. Wird mit einem Stück 0,1"-Standard-Header geliefert, falls Sie es mit einem Breadboard oder Perfboard verwenden möchten. Vier 2,5 mm (0,1") Befestigungslöcher zur einfachen Anbringung.
TECHNISCHE DETAILS
Technische Daten:
I2C-Adresse 0x1C oder 0x1E
±4/±8/±12/16 Gauss wählbare magnetische Vollskalen
0,625 bis 1000 Hz Aktualisierungsrate
Kontinuierliche und Einzelumwandlungsmodi
16-Bit Datenausgang
Interrupt-Generator
Selbsttestmodus
Produktabmessungen: 25,7mm x 17,8mm x 4,6mm / 1.0" x 0.7" x 0.2"
Produktgewicht: 1,5g / 0.1oz
