Diese Displays sind klein, nur etwa 1" in der Diagonale, aber aufgrund des hohen Kontrasts eines OLED-Displays sehr gut lesbar.
Dieses Display besteht aus 128x32 einzelnen weißen OLED-Pixeln, die jeweils vom Controller-Chip ein- und ausgeschaltet werden. Da das Display sein eigenes Licht erzeugt, ist keine Hintergrundbeleuchtung erforderlich. Dies reduziert den Stromverbrauch des OLED-Displays und sorgt für einen hohen Kontrast. Wir mögen dieses Miniaturdisplay wegen seiner Schärfe sehr!
Um Ihnen das Leben leichter zu machen, damit Sie sich auf Ihre wichtige Arbeit konzentrieren können, hat Adafruit das OLED-Display auf eine Breakout-Platine gepackt, zusammen mit einer unterstützenden Schaltung, damit Sie dieses kleine Wunder mit 3,3V (Feather/Raspberry Pi) oder 5V (Arduino/ Metro328) Logikpegeln verwenden können.

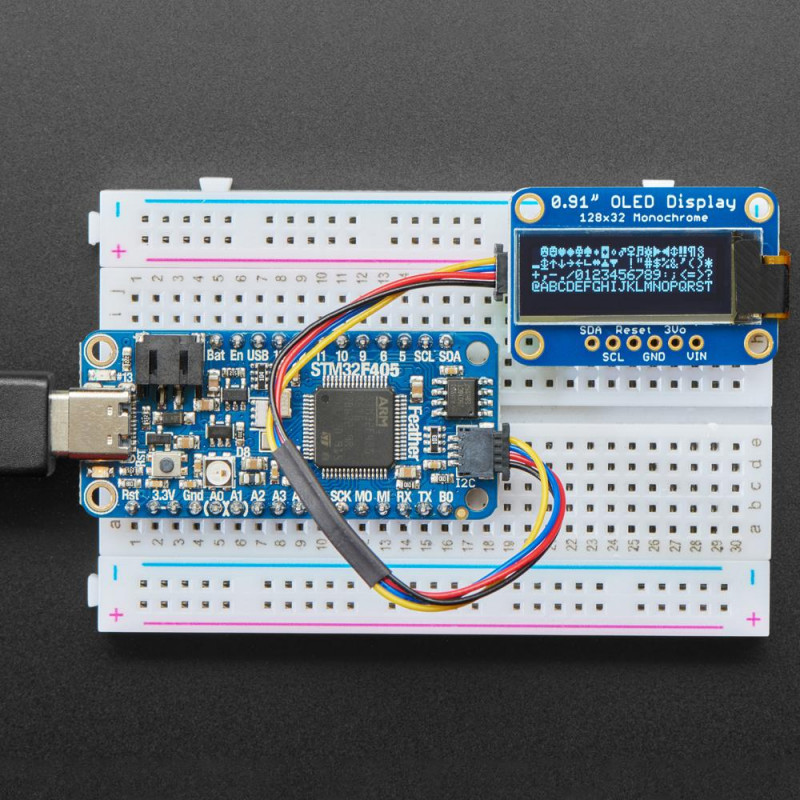

Sie haben das Design aktualisiert, um eine Auto-Reset-Schaltung hinzuzufügen, so dass der Reset-Pin optional ist. Da es I2C spricht, kann man es leicht mit nur zwei Drähten (plus Strom und Masse!) anschließen. Sie haben sogar SparkFun qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus beigefügt, so dass Sie nicht einmal löten müssen!
Schließen Sie einfach Ihr Lieblingsmikrofon an und lesen Sie sich die ausführliche Anleitung durch, die sowohl Arduino als auch Python/CircuitPython-Bibliotheken für Text und Grafik enthält. Sie benötigen einen Mikrocontroller mit mehr als 512 Byte RAM, da die Anzeige gepuffert werden muss.
Der Strombedarf hängt ein wenig davon ab, wie stark das Display beleuchtet ist, aber im Durchschnitt verbraucht das Display etwa 20 mA von der 3,3-V-Versorgung. In den OLED-Treiber ist eine einfache Switch-Cap-Ladepumpe integriert, die 3,3V-5V in eine Hochspannungsversorgung für die OLEDs umwandelt, was eine der einfachsten Möglichkeiten ist, OLEDs in Ihr Projekt zu integrieren!
Bitte beachten Sie, dass OLED-Displays aus Hunderten von... OLEDs bestehen! Das bedeutet, dass jedes Pixel eine kleine organische LED ist, die bei einer Betriebsdauer von mehr als 1000 Stunden anfängt zu dimmen. Wenn Sie das Display gleichmäßig hell halten möchten, schalten Sie es bitte aus (schalten Sie die Pixel aus), wenn es nicht benötigt wird, damit es nicht dimmt.
TECHNISCHE DETAILS
Datenblatt, EagleCAD PCB Dateien und Fritzing verfügbar im Produkttutorial
Abmessungen:
PCB: 20mm x 35mm (0.8" x 1.4")
Displayfläche: 7mm x 25mm
Dicke: 4mm
Displaydetails:
Diagonale Bildschirmgröße?0.91"
Anzahl der Pixel?128 × 32
Farbtiefe?Monochrom (Weiß)
Modulaufbau?COG
Modulgröße (mm)?46,30 × 11,50 × 1,45
Panelgröße (mm)?30,00 × 11,50 × 1,45
Aktive Fläche (mm)?22,384 × 5,584
Pixel Pitch (mm)?0,175 × 0,175
Pixelgröße (mm)?0,159 × 0,159
Duty?1/32
Helligkeit ( cd/m2)?150 (Typ) @ 7.25V
Schnittstelle?I2C
Der Stromverbrauch des Displays hängt vollständig von der Nutzung ab: Jede OLED-LED verbraucht Strom, wenn sie eingeschaltet ist, d.h. je mehr Pixel Sie leuchten lassen, desto mehr Strom wird verbraucht. In der Praxis verbrauchen sie etwa 15 mA, aber um genaue Zahlen zu erhalten, müssen Sie den Strom in Ihrem Stromkreis messen.
Diese Karte/Chip verwendet die I2C 7-Bit Adresse 0x3C
