Wissen Sie, aus welcher Richtung der Wind weht? Mit diesem Drei-Achsen-Beschleunigungsmesser/Magnetometer compass Modul werden Sie jetzt.

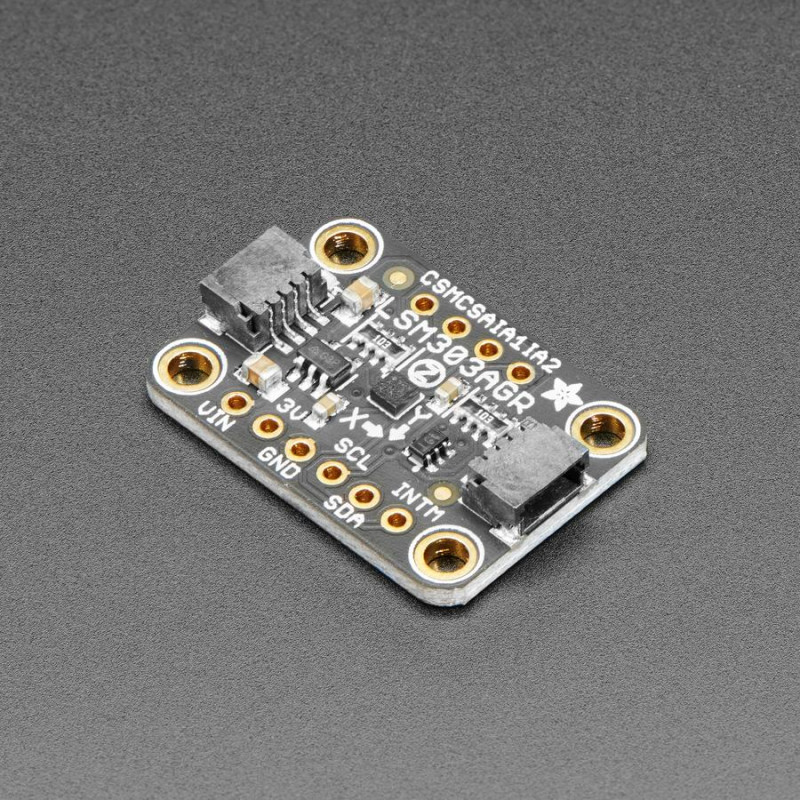

Im Inneren befinden sich zwei Sensoren, einer davon ist ein klassischer 3-Achsen-Beschleunigungsmesser, der durch Messung der Schwerkraft feststellen kann, in welcher Richtung die Erde liegt. Das andere ist ein Magnetometer, das erkennt, woher die stärkste magnetische Kraft kommt, und das im Allgemeinen zur Bestimmung des magnetischen Nordens verwendet wird. Durch die Kombination dieser Daten können Sie dann Ihr Projekt ausrichten!Adafruit basiert dieses Breakout auf der neuesten Version des beliebten LSM303-Sensors, dem LSM303AGR. Dieser kompakte Sensor verwendet I2C zur Kommunikation und ist sehr einfach zu bedienen. Laden Sie einfach unsere Bibliothek herunter, verbinden Sie den SCL-Pin mit Ihrem I2C-Takt-Pin und den SDA-Pin mit Ihrem I2C-Daten-Pin und laden Sie unser Testprogramm hoch, um Beschleunigungsmesser- und Magnetfelddaten auszulesen.
Um Ihnen das Leben leichter zu machen, damit Sie sich auf Ihre wichtige Arbeit konzentrieren können, hat Adafruit den LSM303AGR auf eine Breakout-Platine gepackt, zusammen mit unterstützenden Schaltungen, damit Sie dieses kleine Wunder mit 3,3V (Feather/Raspberry Pi) oder 5V (Arduino/ Metro328) Logikpegeln verwenden können. Da er außerdem I2C spricht, kann man ihn einfach mit zwei Drähten (plus Strom und Masse!) anschließen. Sie haben sogar SparkFun qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus beigelegt, so dass Sie nicht einmal löten müssen! Schließen Sie einfach Ihr Lieblingsmikrofon an und verwenden Sie die CircuitPython/Python oder Arduino Treiber, um eine einfache Schnittstelle zum LSM303 zu schaffen und so schnell wie möglich compass Messungen durchzuführen.
Es ist vollständig montiert und getestet. Wird mit einem Stück 0,1"-Standard-Header geliefert, falls Sie es mit einem Breadboard oder Perfboard verwenden möchten. Vier 2,5 mm (0,1") Befestigungslöcher zur einfachen Anbringung.
TECHNISCHE DETAILS
Datenblatt, Fritzing und EagleCAD PCB Dateien verfügbar im Produkttutorial
Dieses Board/Chip verwendet I2C 7-bit Adressen 0x19 & 0x1E
±50 gauss magnetischer Dynamikbereich
1.5 mGauss magnetische Empfindlichkeit
Beschleunigungsmesserbereiche: ±2/±4/±8/±16 g
So wenig wie 1mg Beschleunigungsmesserempfindlichkeit
Produktabmessungen: 25.4mm x 17.7mm x 4.6mm / 1.0" x 0.7" x 0.2"
Produktgewicht: 1.7g / 0.1oz
