Dieses Miniatur-GPS-Breakout ist nur 1" x 1" (~25mm x 25mm) groß, enthält aber eine komplette GPS/GNSS-Lösung mit I2C- und UART-Schnittstellen. Es gibt sogar eine Antenne auf der Oberseite, so dass es Plug and Play ist!
Unterstützung für GPS, GLONASS, GALILEO, QZSS
-165 dBm Empfindlichkeit, bis zu 10 Hz Updates
Bis zu 210 PRN-Kanäle mit 99 Suchkanälen und 33 gleichzeitigen Tracking-Kanälen
5V-freundliches Design und nur 30mA Stromaufnahme
Breadboard-fähig, mit 4 Montagelöchern
UART- und I2C-Schnittstellen, wählen Sie, was Ihnen am besten gefällt!
RTC-Batterie-kompatibel
PPS-Ausgang bei festem ±20ns Jitter
Interne Patch-Antenne
Low-Power- und Standby-Modus mit WAKE-Pin
Das Breakout basiert auf dem MTK3333-Chipsatz, einem zuverlässigen, qualitativ hochwertigen GPS-Modul, das bis zu 33 gleichzeitige Tracking-Kanäle verarbeiten kann, einen ausgezeichneten hochempfindlichen Empfänger (-165 dBm Tracking!) und eine eingebaute Antenne besitzt. Es kann bis zu 10 Standortaktualisierungen pro Sekunde vornehmen, um eine schnelle und hochempfindliche Aufzeichnung oder Verfolgung zu ermöglichen. Der Stromverbrauch ist unglaublich niedrig, nur 30 mA während der Navigation. Das Beste von allem ist, dass Adafruit alle Extras hinzugefügt hat, die man sich nur wünschen kann: einen 3,3V-Regler mit extrem niedrigem Dropout, so dass man das Gerät mit 3,3-5VDC versorgen kann, 5V-Pegel sichere Eingänge an UART und I2C, einen Platz für eine optionale CR1220-Knopfzelle, um die RTC am Laufen zu halten und Warmstarts zu ermöglichen, eine grüne Power-LED und eine kleine rote PPS-LED. Die LED blinkt mit etwa 1 Hz, wenn ein Fixpunkt gefunden wurde, und ist aus, wenn kein Fixpunkt gefunden wurde.
Im Gegensatz zu den Ultimate GPS-Modulen hat dieses Modul nicht die Möglichkeit, eine externe Antenne anzuschließen, sondern ist so klein wie möglich für kompakte projects konzipiert.

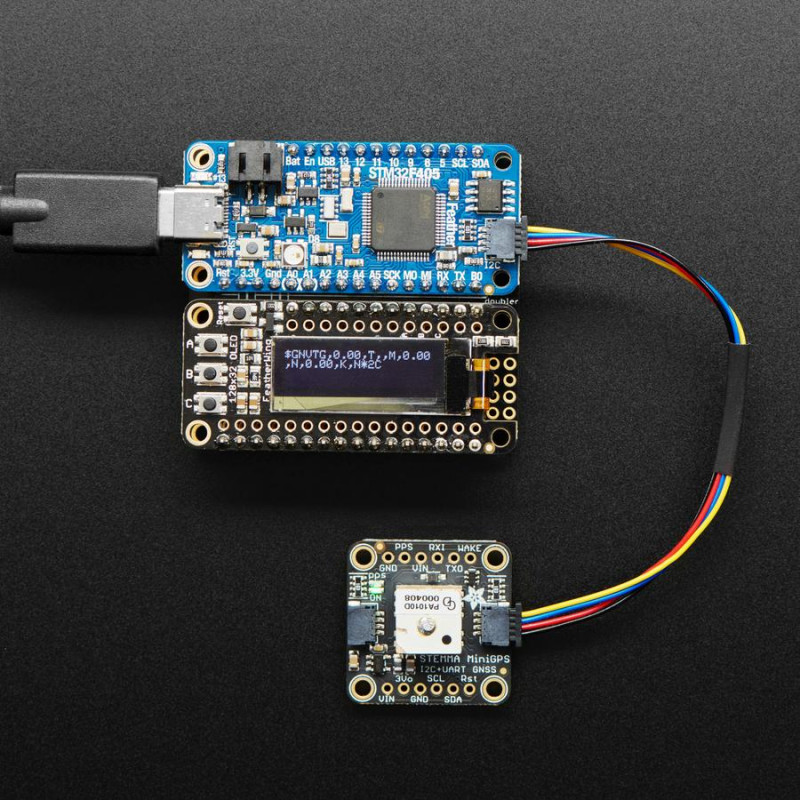

Wie bei allen Adafruit Breakouts hat man sich auch bei diesem GPS-Modul viel Mühe gegeben, um die Bedienung zu vereinfachen. Sie haben es auf ein Breakout-Board mit den erforderlichen Unterstützungsschaltungen und Anschlüssen gesteckt, um die Arbeit damit zu erleichtern, und haben SparkFun Qwiic-kompatible STEMMA QT JST SH-Anschlüsse hinzugefügt, mit denen Sie loslegen können, ohne löten zu müssen. Verwenden Sie einfach ein STEMMA QT-Adapterkabel, schließen Sie es an Ihren bevorzugten Micro- oder Blinka-unterstützten SBC an und schon können Sie loslegen!
Im Lieferumfang enthalten sind ein vollständig montiertes und getestetes Modul, ein Stück Stiftleiste, das Sie für das Breadboarding anlöten können, und ein CR1220-Knopfzellenhalter. Eine CR1220-Knopfzelle ist nicht im Lieferumfang enthalten.
Adafruit hat eine schöne, ausgefallene Bibliothek für die GPS-Nutzung sowohl für Arduino als auch für Python. Ein komplettes Tutorial mit vielen Informationen über das Modul, die Verwendung des Datenloggers, Beispielcode für CircuitPython & Arduino und mehr
TECHNISCHE DETAILS
Produktabmessungen: 25.5mm x 25.4mm x 8.2mm / 1.0" x 1.0" x 0.3"
Produktgewicht: 5.0g / 0.2oz
