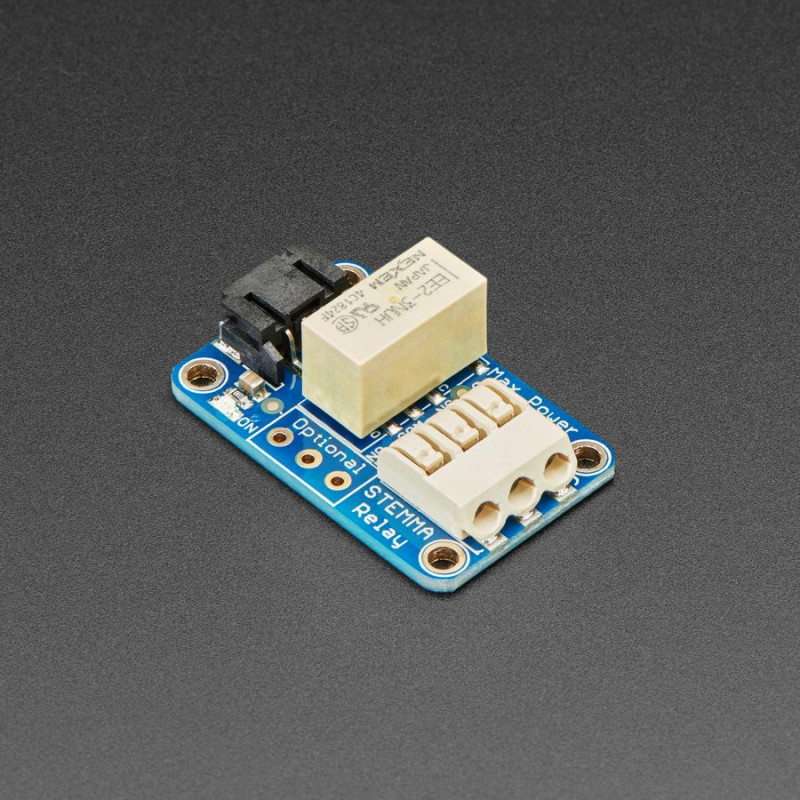

Dies ist das nicht selbsthaltende Mini-Relais von STEMMA. Sie gibt Ihnen die Macht, zu kontrollieren, und die Kontrolle über die Macht. Einfach ausgedrückt, können Sie jetzt Lampen, Ventilatoren, Magnetventile und andere kleine Geräte, die mit bis zu 250VAC oder Gleichstrom betrieben werden, mit einem beliebigen Mikrocontroller oder Mikrocomputer problemlos ein- und ausschalten.
Sie müssen sich keine Gedanken über Flyback-Dioden, Pegelverschiebung und Pin-Schutz machen. Der STEMMA-Verwaltungsrat kümmert sich um all das für Sie. Sie können es mit jedem 3V oder 5V Mikrocontroller/Mikrocomputer verwenden. Zur Verwendung mit einem Breadboard, Raspberry Pi oder Arduino, mit einem 3-poligen JST-Breadboard-Kabel verbinden.
Diese Karte hat einen einzigen Signal-Pin (das weiße Kabel). Normalerweise ist der COM-Stift des Relais mechanisch mit dem NC-Stift verbunden und der NO-Stift ist abgeklemmt.
Wenn der Signal-Pin hochgezogen wird, schaltet das Relais und der interne Schalter ändert sich, so dass der COM-Pin mechanisch mit dem NO-Pin verbunden wird und der NC-Pin dann getrennt wird
Wenn das Relais aktiv ist, leuchtet eine rote LED auf und etwa 50 mA Strom vom roten Stromkabel werden verwendet, um die Spule eingeschaltet zu halten. Beachten Sie, dass das Relais bei einem Stromausfall wieder auf "offen" schaltet.
Die Anschlüsse für das Relais sind das weiße, röhrenförmige Teil ganz am Ende der Platine. Sie können Draht in die Löcher stecken, sie greifen automatisch auf Draht, der 24AWG bis 18AWG ist. Sobald Sie den Draht eingesteckt haben, ziehen Sie leicht daran, um zu prüfen, ob er festsitzt. Um den Draht zu lösen, drücken Sie mit einem dünnen Schraubenzieher oder Stift auf den Knopf an der Oberseite und ziehen Sie den Draht heraus.
Sie können bis zu 2A ohmschen Strom bei 30VDC oder ~40VAC oder niedriger schalten. Bei 110VDC können Sie bis zu 0,3A schalten, bei 120VAC bis zu 0,5A, und bei 250VAC bis zu 0,6A. Das Datenblatt des Relais gibt Aufschluss über die genaue Schaltleistung, und natürlich müssen Sie bei reaktiven/induktiven Lasten eine Herabstufung vornehmen. Dies ist kein Relais, mit dem Sie Ihre Waschmaschine/ Ihren Trockner ein- und ausschalten können, bleiben Sie bei 60 W oder weniger.
Jede STEMMA-Platine wird mit einer vollständig montierten und getesteten Leiterplatte, aber ohne Kabel geliefert. Zur Verwendung ist kein Löten erforderlich. Es gibt einen optionalen zweiten Schalter an der Seite der Platine. Wenn Sie eine 3-polige Klemmenleiste bekommen, können Sie diese einlöten, aber das ist optional.
Bitte beachten Sie: Bei der Verwendung mit hohen Spannungen (> 24V) ist Vorsicht und gesunder Menschenverstand geboten! Hochspannung erfordert Erfahrung und darf nur von Ingenieuren verwendet werden, die mit den Richtlinien vertraut sind und wissen, wie man sicher damit umgeht!
TECHNISCHE DETAILS
Zusammengebaute Abmessungen: 34,3mm x 21,6mm x 11,3mm
LEARN
Primäre Anleitung: Adafruit STEMMA Non-Latching Mini Relais - Holen Sie sich die Macht zu kontrollieren, und die Kontrolle über die Macht mit STEMMA!
