Peep dis! Wollten Sie schon immer ein weiteres Augenpaar am Hinterkopf haben? Oder Ihr Kostüm mit großen, schönen Kugeln ausstatten?

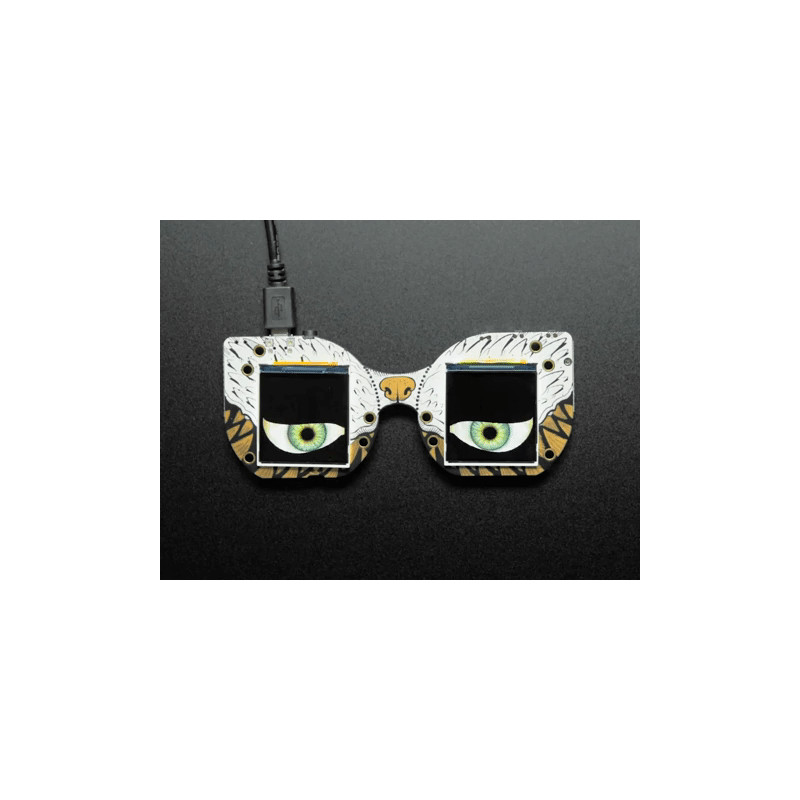

Das MONSTER M4SK ist wie das Hallowing, aber doppelt so gut, mit zwei wunderschönen 240x240 Pixel IPS TFT-Displays, die von einem 120MHZ Cortex M4 Prozessor angetrieben werden, der diese Pixel superschnell ausgeben kann. Sie erhalten die gleiche Anzeigequalität wie das Raspberry Pi Eyes-Kit, müssen aber keinen kompletten Linux-Computer mit sich herumschleppen
Dieses einzigartige Design hat die Augen im gleichen Pupillenabstand wie ein Mensch (~63mm), ist aber so konstruiert, dass der Nasenteil mit einer Zange/Schneide auseinandergebrochen und dann mit einem bis zu 100mm langen 9-poligen JST SH-Kabel verbunden werden kann, so dass die Augen neu positioniert oder frei angebracht werden können.
Adafruit um die Audio-Effekte zu vereinfachen, gibt es neben einem Class-D-Audioverstärker auch einen Stereo-Kopfhöreranschluss, der mit den beiden DACs auf dem Chip verbunden ist. Verwenden Sie ihn, wenn Sie eine externe Verstärkerbox für große Effekte benötigen. Für kleine tragbare Effekte kann der eingebaute Verstärker 8-Ohm-Lautsprecher mit bis zu 1 Watt ansteuern.
Auf jeder Seite befinden sich JST-PH-Stecker für den Anschluss externer Geräte. Die 3-poligen JSTs werden an Analog-/Timer-Pins des SAMD51 angeschlossen, so dass sie für Sensoren oder GPIO-Geräte verwendet werden können. Der 4-polige JST-Stecker wird mit dem I2C-Port verbunden und kann mit Grove-Steckern für zusätzliche Hardware-Unterstützung versehen werden. Für den PDM-Mikrofonanschluss können Sie ein PDM-Mikrofon anschließen.
Außerdem sind zahlreiche Sensoren eingebaut - ein Lichtsensor, 3 taktile Tasten und ein kapazitives Touchpad auf der Nase.
Apropos Nase: Der Siebdruck stammt von der geschickten Miss Monster, seht euch die Reißzähne an!
Dies ist bei weitem das niedlichste, gruseligste und unglaublichste Entwicklungsboard, das Adafruit bisher gemacht hat! Betrachten Sie diese Merkmale:
ATSAMD51G19 Cortex M4-Mikrocontroller mit 120 MHz, 512 KB Flash, 192 KB RAM
8 MB QSPI-Flash zum Speichern von Grafiken und Soundeffekten
Zwei 240x240 IPS-TFT-Displays, jedes mit eigenem SPI-Bus
Schöner Siebdruck mit einer Nase, die man anheben kann und die ein kapazitives Touchpad ist
Lipoly-Akku-Ladeschaltung für den mobilen Einsatz
Stereo-Kopfhörerausgang, für Soundeffekte über einen Verstärker
Mono-Lautsprechertreiber für kleinere 8-Ohm-Lautsprecher mit 1 W
Ein 4-poliger STEMMA-JST-Anschluss für I2C-Verbindung (auch Grove-kompatibel)
Zwei 3-polige STEMMA-JST-Anschlüsse mit Digital/Analog/PWM für Servos, Sensoren usw.
Ein 4-poliger JST-SH-Anschluss für den Anschluss eines optionalen PDM-Mikrofons
Bedienelemente für die Hintergrundbeleuchtung
Drei taktile Tasten
Lichtsensor
Ein/Aus-Schalter und Reset-Taste
Und wie nicht anders zu erwarten, gibt es einen tollen neuen Eyeball-Code, der 2 Augen mit benutzerkonfigurierbaren Grafiken darstellt. Im Moment ist die Code-Unterstützung nur für Arduino - CircuitPython ist nicht schnell genug, um die 3D-Animationstechniken zum Zeichnen der Augäpfel auszuführen. Die Augen sehen noch besser aus, wenn Sie sie mit diesen 40-mm-Glas- oder Kunststoffgläsern kombinieren. (Sie benötigen natürlich zwei) Sie benötigen möglicherweise auch diesen Satz aus klarem Acryl, um die konvexen Linsen zu montieren.
TECHNISCHE DETAILS
Produktabmessungen: 118.3mm x 48.0mm x 9.7mm / 4.7" x 1.9" x 0.4"
LERNEN
Primäre Anleitung: Adafruit MONSTER M4SK - Unsere bisher einfachsten animierten Augen!
CustomEyesation: DIY-Monster-M4SK-Grafiken - Wie du deine eigenen Textur-Maps für die M4SK-Augen erstellst
Füge deiner Kostüm-Maske MONSTER M4SK hinzu - Erwecke deine Kostüm-Maske mit Augen zum Leben, die lebendig wirken!
Fischkopf MONSTER M4SK Augen - Die beiden Hälften des MONSTER M4SK lassen sich für eine flexible Platzierung des Bildschirms auf breit aufgestellten Kreaturenköpfen abnehmen!
