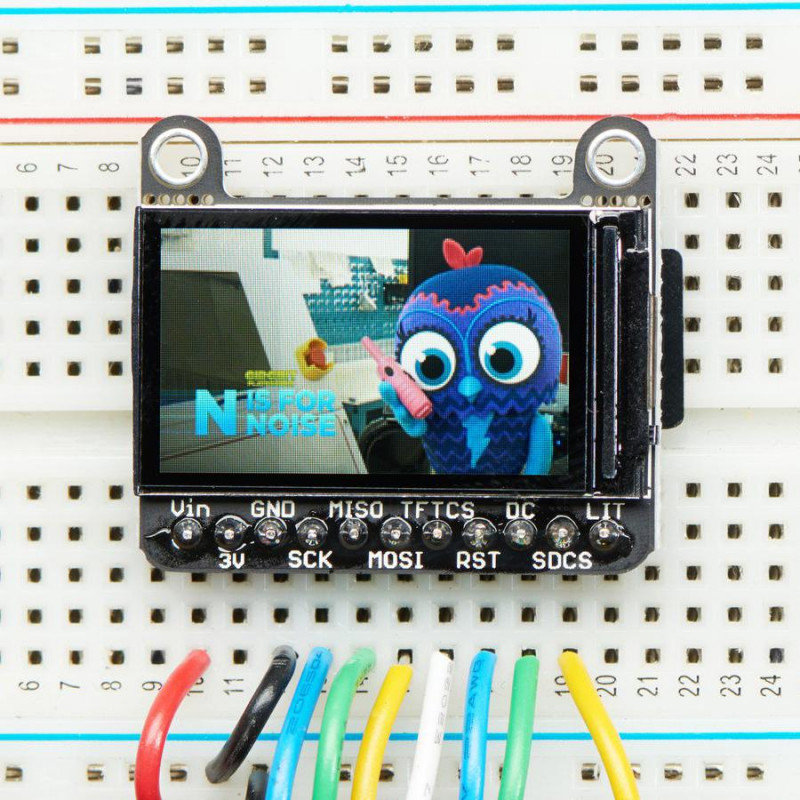

Begrüßen Sie das 1,14" 240x135 Farb-TFT-Display mit MicroSD-Karten-Breakout ? wir finden es T-F-Terrific! Es hat die Größe Ihres Thumbnails, mit herrlichen 240x135 hochauflösenden Pixeln.
Dieses sehr kleine Display hat eine Diagonale von nur 1,14" und ist vollgepackt mit RGB-Pixeln, um sehr kleine Displays mit hoher Dichte zu erstellen.
Wir haben lange nach einem Display wie diesem gesucht - es ist so klein, nur 1,14" in der Diagonale, hat aber eine hohe Dichte von 260 ppi, 240x135 Pixel und einen vollen Blickwinkel. Es sieht dem 0,96-Zoll-Display mit 160x80 Pixeln sehr ähnlich, hat aber 2,5x so viele Pixel. Wir haben schon Displays dieses Kalibers in Smartwatches und kleinen elektronischen Geräten gesehen, aber sie hatten immer eine MIPI-Schnittstelle. Schließlich hat Adafruit einen SPI-Treiber gefunden, der mit allen Mikrocontrollern und Mikrocomputern zusammenarbeitet!
Dieses hübsche kleine Display Breakout ist die beste Möglichkeit, ein kleines, farbenfrohes und sehr helles Display zu jedem Projekt hinzuzufügen. Da das Display über 4-Draht-SPI kommuniziert und über einen eigenen pixeladressierbaren Framebuffer verfügt, kann es mit jeder Art von Mikrocontroller verwendet werden. Sogar ein sehr kleines Gerät mit wenig Speicherplatz und wenigen verfügbaren Pins! Das 1,14-Zoll-Display hat 240x135 16-Bit-Vollfarbpixel und ist ein IPS-Display, so dass die Farben bis zu 80 Grad in jede Richtung gut aussehen. Der TFT-Treiber (ST7789) ist dem beliebten ST7735 sehr ähnlich, und unsere Arduino Bibliothek unterstützt ihn gut.
Das Breakout hat das TFT-Display angelötet (es verwendet einen empfindlichen Flex-Circuit-Anschluss) sowie einen 3,3-V-Regler mit extrem niedrigem Dropout und einen 3/5-V-Level-Shifter, so dass es mit 3,3-V- oder 5-V-Stromversorgung und Logik verwendet werden kann. Aus Platzgründen hat Adafruit eine microSD-Kartenhalterung angebracht, mit der Sie problemlos Vollfarb-Bitmaps von einer FAT16/FAT32-formatierten microSD-Karte laden können. Die microSD-Karte ist nicht im Lieferumfang enthalten.
Natürlich würden wir Sie nicht einfach mit einem Datenblatt und einem "Viel Glück!" zurücklassen. - Adafruit hat eine vollständige Open-Source-Grafikbibliothek geschrieben, die Pixel, Linien, Rechtecke, Kreise, Text und Bitmaps zeichnen kann, sowie Beispielcode und ein Verkabelungstutorial. Der Code ist für Arduino IDE geschrieben, kann aber leicht auf Ihren bevorzugten Mikrocontroller portiert werden!
TECHNISCHE DETAILS
Produktabmessungen: 32.0mm x 27.8mm x 5.7mm / 1.3" x 1.1" x 0.2"
Produktgewicht: 5.0g / 0.2oz
