Einfaches E-Paper kommt endlich auf Mikrocontrollern an, mit diesem Breakout, das das Hinzufügen eines dreifarbigen E-Ink-Displays zu einem Kinderspiel macht.
Wahrscheinlich haben Sie schon einmal einen dieser neumodischen "E-Reader" wie den Kindle oder Nook gesehen. Sie verfügen über gigantische statische" elektronische Papierbildschirme, d. h. das Bild bleibt auf dem Bildschirm, auch wenn die Stromversorgung vollständig unterbrochen ist. Das Bild ist außerdem kontrastreich und bei Tageslicht sehr gut lesbar. Es sieht wirklich genau so aus wie bedrucktes Papier!
Wir mögen diese Displays schon seit langem, aber Breakouts waren nie für die Verwendung durch Hersteller gedacht. Schließlich beschloss Adafruit, selbst welche zu machen!

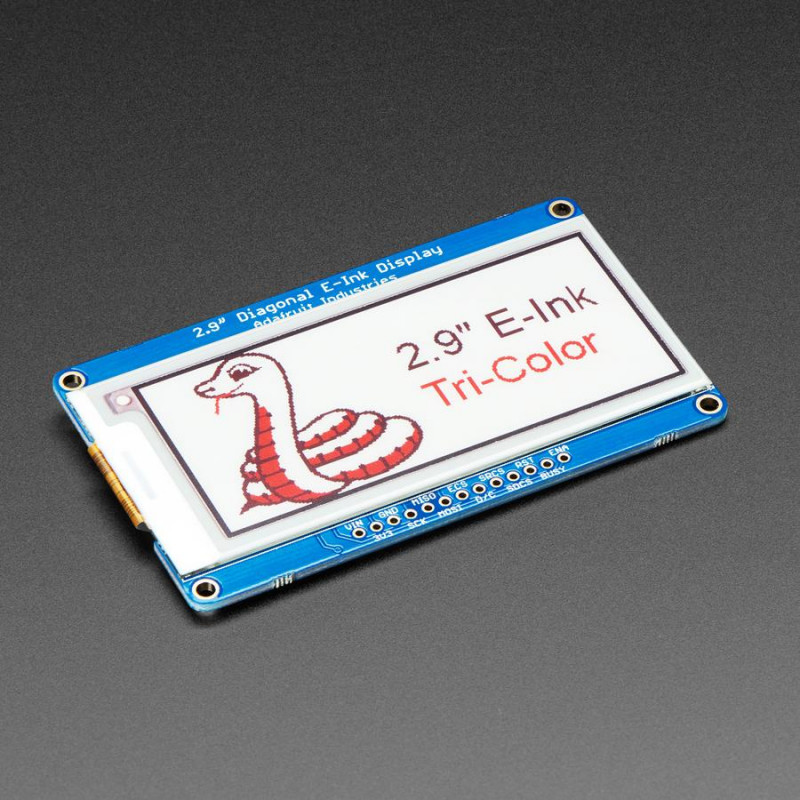

Dieser Breakout hat ein 2,9-Zoll-Drei-Farben-Display (rot, schwarz und weiß). Es hat 296x128 Pixel in schwarzer und roter Farbe und einen weißen Hintergrund. Mit den CircuitPython- oder Arduino -Bibliotheken können Sie einen "Frame-Buffer" mit den Pixeln erstellen, die aktiviert werden sollen, und diese dann auf das Display schreiben. Bei den meisten einfachen Ausbrüchen bleibt es dabei. Aber wenn Sie nachrechnen, sind 296 x 128 Pixel x 2 Farben = 9,5 KBytes. Das passt nicht in viele Mikrocontroller-Speicher. Und selbst wenn Sie 32 KB RAM haben, warum sollten Sie 10 KB verschwenden?
Adafruit hat Ihnen also einen Gefallen getan und einen kleinen SRAM-Chip auf die Rückseite gesetzt. Dieser Chip teilt sich den SPI-Port, den das eInk-Display verwendet, so dass Sie nur einen zusätzlichen Pin benötigen. Und kein Frame-Buffering mehr! Sie können den SRAM verwenden, um die gewünschte Anzeige einzurichten, und dann die Daten vom SRAM auf die eInk übertragen, wenn Sie fertig sind. Die Bibliothek, die sie geschrieben haben, erledigt die ganze Arbeit für dich, du kannst sie einfach ansprechen, als wäre es ein Adafruit_GFX-kompatibles Display.
Für einen besonders niedrigen Stromverbrauch ist der Enable-Pin des integrierten 3,3-V-Reglers herausgeführt, so dass die Stromversorgung von SRAM, MicroSD und Display abgeschaltet werden kann.
Adafruit bietet sogar einen MicroSD-Sockel, so dass Sie Bilder, Textdateien oder andere Daten speichern können. Alles ist 3 oder 5 V logiksicher, so dass Sie es mit allen Mikrocontrollern verwenden können.
Kommt zusammengebaut und getestet, mit einigen Header. Sie benötigen einen Lötkolben, um den Header für das Breadboarding oder den Einbau in Ihr Projekt zu befestigen.
TECHNISCHE DETAILS
Produktabmessungen: 80,0mm x 47,0mm x 5,0mm / 3,1" x 1.9" x 0.2"
Produktgewicht: 23.0g / 0.8oz
