Das 3-Achsen-Magnetometer TLV493D ist ein großartiger kleiner Sensor zur Erfassung von Magneten in 3D. Der Hersteller Infineon schlägt sogar vor, einen Joystick damit zu bauen!
Du könntest es auch für andere coole Dinge verwenden, wie das Aufspüren von Objekten, an denen Magnete angebracht sind, wie z. B. der Deckel einer Schachtel, oder vielleicht eine Statue, die dein geheimes Versteck aufschließt, wenn sie auf deinem Mantel steht?
Das TLD493D eignet sich hervorragend zur dreidimensionalen Messung von Magnetfeldern in der Nähe. Es ist zwar kein gutes compass, es ist nicht empfindlich genug, um das Erdmagnetfeld zu erfassen, aber man kann damit die Bewegung von Magneten in der Nähe in drei Dimensionen verfolgen.
Hier einige Spezifikationen:
Digitaler Ausgang über 2-Draht-basierte Standard-I2C-Schnittstelle mit bis zu 1 MBit/s
12-Bit-Datenauflösung für jede Messrichtung
Lineare Feldmessung von Bx, By und Bz bis zu +130 mT
Hervorragende Anpassung der X/Y-Messung für genaue Winkelmessung

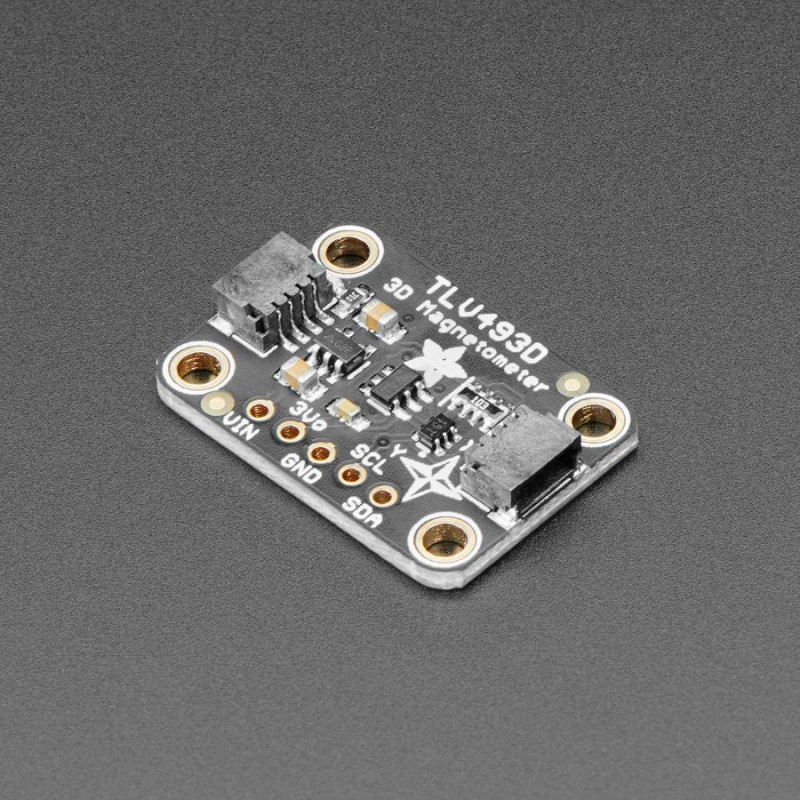

Wie wir es gewohnt sind, hat Adafruit das TLV einfach in der Anwendung gemacht, indem es auf einer Breakout-Leiterplatte zusammen mit den entsprechenden Schaltungen untergebracht wurde. Ein Spannungsregler und eine Logikpegelverschiebung sorgen dafür, dass der Baustein mit einer Reihe von Mikrocontrollern mit 3,3-V- oder 5-V-Logikpegeln verwendet werden kann. Es gibt sogar einen Pin für die Nutzung der überschüssigen 3,3V, die der TLV493D nicht benötigt.
Sie haben das Breakout auch mit SparkFun Qwiic-kompatiblen STEMMA QT-Anschlüssen ausgestattet, damit Sie es mit anderen, ähnlich ausgestatteten Boards verwenden können, ohne löten zu müssen. Da der TLV493D I2C "spricht", benötigen Sie nur zwei Drähte (zusätzlich zur Stromversorgung) für die Schnittstelle zu Ihrem Mikrocontroller, und Sie können diese Pins mit anderen I2C-Sensoren teilen. Der Hersteller Infineon war so freundlich, eine Bibliothek für die Verwendung des Sensors mit Arduino zur Verfügung zu stellen, und Adafruit hat eine Bibliothek für die Verwendung mit CircuitPython und Python für die Verwendung auf Raspberry Pi und anderen Linux-Computern geschrieben.
TECHNISCHE DETAILS
Produktabmessungen: 25.4mm x 17.8mm x 4.6mm / 1.0" x 0.7" x 0.2"
Produktgewicht: 1.8g / 0.1oz
LEARN
Primäre Anleitung: Adafruit TLV493 Triple-Axis Magnetometer - Wenn Sie Ihre Magnete nicht ausrichten können!
