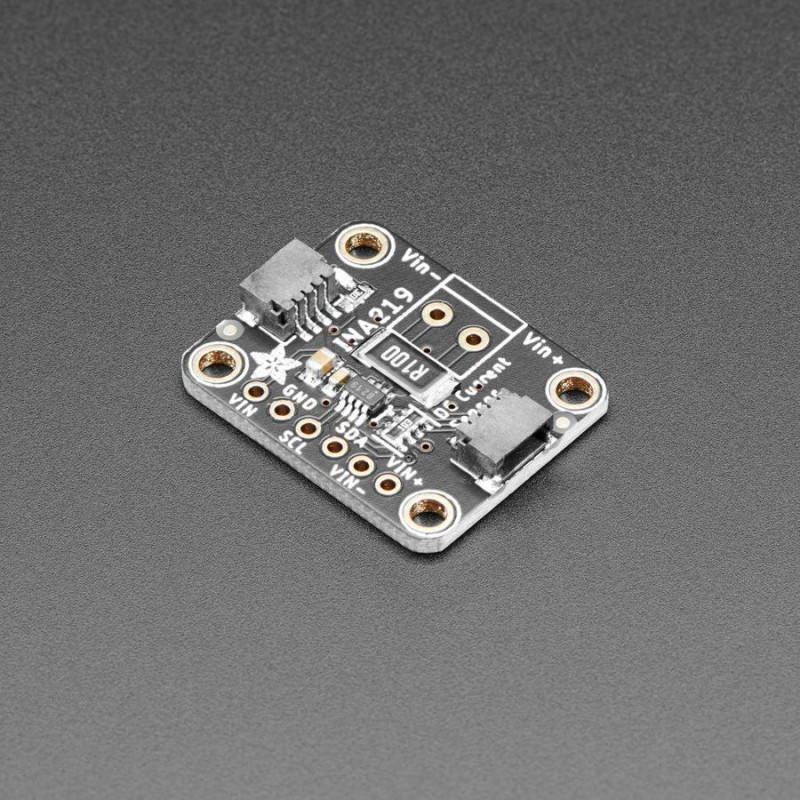

Diese Breakout-Platine löst alle Ihre Stromüberwachungsprobleme.
Anstatt sich mit zwei Multimetern herumzuschlagen, können Sie einfach den praktischen INA219B-Chip auf diesem Breakout verwenden, um sowohl die High-Side-Spannung als auch die DC-Stromaufnahme über I2C mit 1 % Genauigkeit zu messen.
Die meisten Strommessgeräte sind nur für die Messung der Niederspannungsseite geeignet. Das bedeutet, dass Sie den Messwiderstand zwischen die Zielmasse und die tatsächliche Masse schalten müssen, wenn Sie keine Batterie einsetzen wollen. Dies kann zu Problemen mit Schaltkreisen führen, da die Elektronik es nicht mag, wenn sich die Massebezüge ändern und sich mit variierender Stromaufnahme bewegen. Dieser Chip ist viel intelligenter - er kann Hochstrommessungen durchführen, bis zu +26VDC, obwohl er mit 3 oder 5V versorgt wird. Es meldet auch die Hochspannung zurück, was für die Überwachung der Batterielebensdauer oder der Solarmodule sehr hilfreich ist.
Ein Präzisionsverstärker misst die Spannung über dem 0,1-Ohm-Widerstand (1 %). Da die maximale Eingangsdifferenz des Verstärkers ±320mV beträgt, kann er bis zu ±3,2 Ampere messen. Mit dem internen 12-Bit-ADC beträgt die Auflösung im ±3,2A-Bereich 0,8 mA. Wenn die interne Verstärkung auf das Minimum von div8 eingestellt ist, beträgt der maximale Strom ±400mA und die Auflösung 0,1mA. Fortgeschrittene Hacker können den 0,1-Ohm-Strommesswiderstand entfernen und durch einen eigenen ersetzen, um den Bereich zu ändern (z. B. 0,01 Ohm, um bis zu 32 Ampere mit einer Auflösung von 8 mA zu messen).
Adafruit enthält eine 6-polige Stiftleiste (damit Sie diesen Sensor leicht an ein Breadboard anschließen können) sowie einen 3,5-mm-Klemmenstecker, damit Sie Ihre Last leicht anschließen und abnehmen können.
Die Verwendung ist einfach. Versorgen Sie den Sensor selbst mit 3 bis 5 VDC und verbinden Sie die beiden I2C-Pins mit Ihrem Mikrocontroller. Verbinden Sie dann Ihr Zielnetzteil mit VIN+ und die zu erdende Last mit VIN-. Adafruit hat ein detailliertes Tutorial, das die gesamte Verstärkung, den Bereich und die Berechnungen für Sie übernimmt - einfach anschließen und loslegen mit Arduino oder CircuitPython!
Als ob das noch nicht genug wäre, hat Adafruit jetzt auch SparkFun Qwiic-kompatible STEMMA QT-Anschlüsse für den I2C-Bus hinzugefügt, so dass Sie nicht einmal die I2C- und Stromleitungen löten müssen. Schließen Sie Ihr Lieblingsmikrofon einfach mit einem STEMMA QT-Adapterkabel an. Dank der Stemma QT-Steckverbinder kann der INA219 auch mit unseren verschiedenen Zubehörteilen verwendet werden. QT-Kabel ist nicht im Lieferumfang enthalten, aber wir haben eine Vielzahl im Shop.
TECHNISCHE DETAILS
Revisionshistorie:
Ab dem 29. Januar 2021 hat Adafruit diesen Sensor auf den STEMMA QT-Standard für Sensoren aktualisiert. Es gibt jetzt vier Befestigungslöcher und zwei STEMMA QT-Anschlüsse für Plug-and-Play-Verbindungen! Der Schaltplan ist derselbe, nur die mechanische Form hat sich geändert
Datenblatt, Fritzing- und EagleCAD-PCB-Dateien sind im Produkttutorial verfügbar
0,1 Ohm 1% 2W Strommesswiderstand
Bis zu +26V Zielspannung
Bis zu ±3,2A Strommessung, mit ±0,8mA Auflösung
Hinweis: Der mit Ihrem Produkt gelieferte Anschlussblock kann blau oder schwarz sein.
Dieses Board/Chip verwendet I2C 7-Bit-Adressen 0x40, 0x41, 0x44, 0x45, wählbar mit Jumpern
Produktabmessungen: 25,6mm x 20,4mm x 4,7mm / 1.0" x 0.8" x 0.2"
