Manchmal hat man einen I2C-Bus-Controller auf der einen Seite und ein I2C-Bus-Gerät auf der anderen, und man muss sie (elektrisch) getrennt halten. Vielleicht, weil eines der Geräte geerdet ist, vielleicht, weil Sie eine ausgefallene Stromüberwachungseinrichtung haben, vielleicht, weil Sie das Rauschen reduzieren wollen.
Was auch immer es ist, Sie können den Adafruit ISO1540 Bidirektionalen I2C-Isolator verwenden, um eine vollständige elektrische Isolierung zwischen zwei Seiten eines I2C-Busses hinzuzufügen. Der verwendete Chip, der TI ISO1540, ist vollständig bidirektional, unterstützt Taktraten von bis zu 1 MHz, unterstützt Clock-Stretching, arbeitet mit 3 bis 5 V DC oder Logik (natürlich auf beiden Seiten getrennt) und verfügt über eine Isolierung von 2500 V-RMS.
Die Verwendung ist einfach - Sie erhalten Breakout-Pads für Strom/Masse/Takt/Daten für jede Seite sowie einen passenden STEMMA QT-Anschluss. Im Gegensatz zu den anderen QT-Platten sind die beiden Seiten natürlich elektrisch isoliert, was bedeutet, dass jede Hälfte mit Strom versorgt werden muss! Prüfen Sie, ob die grüne LED auf beiden Seiten leuchtet. Senden Sie nun Daten über I2C und Sie sind startklar. Es gibt 10K Pullups auf jeder Seite, von den I2C Pins zu den passenden VCC für diese Seite.
Weitere Details zu den Chipspezifikationen finden Sie auf der TI-Produktseite.

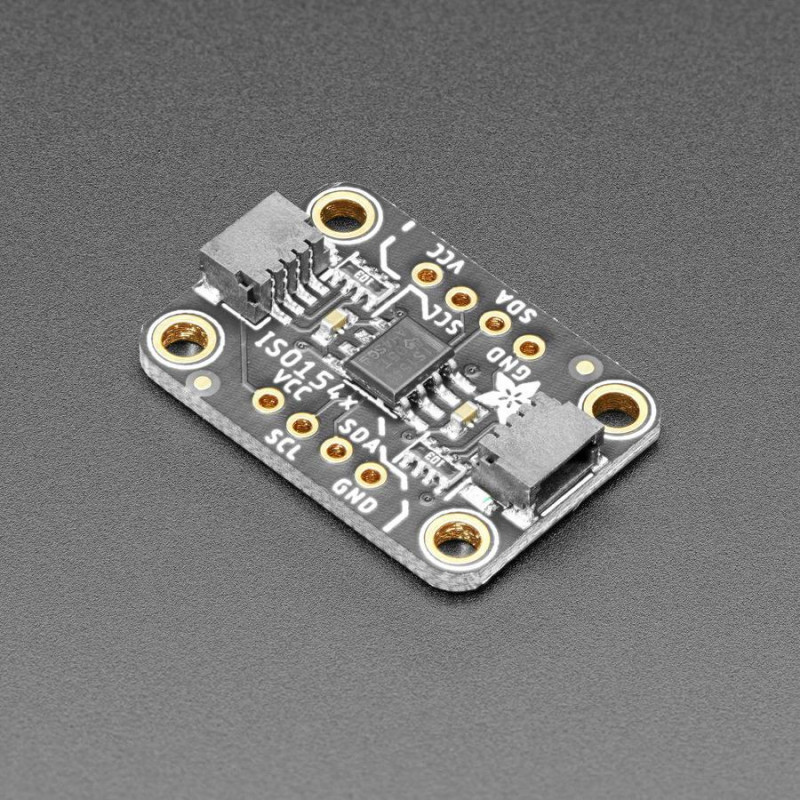

Damit Sie schnell loslegen können, hat Adafruit eine speziell angefertigte Leiterplatte im STEMMA QT-Formfaktor entwickelt, mit der sich das Gerät leicht verbinden lässt. Die STEMMA QT-Anschlüsse auf beiden Seiten sind mit den SparkFun Qwiic I2C-Anschlüssen kompatibel. So können Sie lötfreie Verbindungen zwischen Ihrer Entwicklungsplatine und dem ISO1540 herstellen oder ihn mit einem kompatiblen Kabel mit einer Vielzahl anderer Sensoren und Zubehörteilen verbinden. QT-Kabel ist nicht im Lieferumfang enthalten, aber wir haben eine Vielzahl im Shop.
TECHNISCHE DETAILS
ISO1540 Merkmale
Isolierte bidirektionale, I2C-kompatible Kommunikation
Unterstützt bis zu 1-MHz-Betrieb
3-V- bis 5,5-V-Versorgungsbereich
Open-Drain-Ausgänge mit 3,5-mA Seite 1 und 35-mA Seite 2 Stromsenke
-40°C bis +125°C Betriebstemperatur
±50-kV/?s Transientenfestigkeit (typisch)
HBM ESD-Schutz von 4 kV auf allen Pins; 8 kV auf Buspins
Sicherheitsrelevante Zertifizierungen:
4242-VPK-Isolierung nach DIN VDE V 0884-11:2017-01
2500-VRMS-Isolierung für 1 Minute nach UL 1577
CSA-Zulassung nach IEC 60950-1 und IEC 62368-1 Endgerätenormen
CQC-Basisisolierung nach GB4943.1-2011
