Einfaches E-Paper kommt endlich auf Mikrocontrollern an, mit diesem Breakout, das das Hinzufügen eines dreifarbigen E-Ink-Displays zu einem Kinderspiel macht.
Wahrscheinlich haben Sie schon einmal einen dieser neumodischen "E-Reader" wie den Kindle oder Nook gesehen. Sie verfügen über gigantische statische" elektronische Papierbildschirme, d. h. das Bild bleibt auf dem Bildschirm, auch wenn die Stromversorgung vollständig unterbrochen ist. Das Bild ist außerdem kontrastreich und bei Tageslicht sehr gut lesbar. Es sieht wirklich genau so aus wie bedrucktes Papier!
Adafruit haben diese Displays schon lange gemocht, aber Breakouts wurden nie für die Verwendung durch Maker entwickelt. Schließlich beschlossen sie, unsere eigenen zu machen!

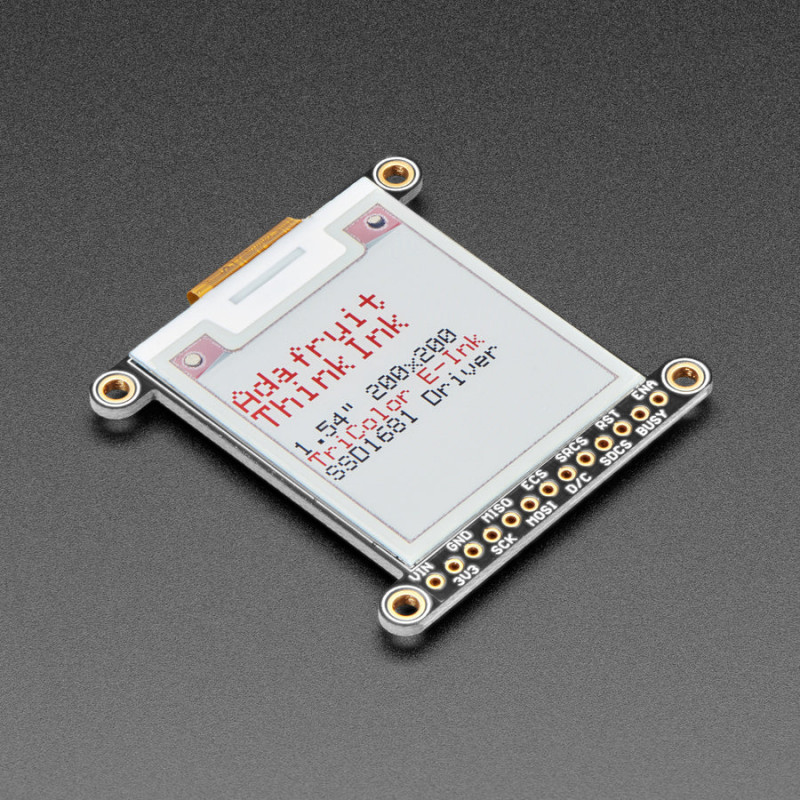

Sie beginnen mit diesem kleinen 1,54-Zoll-Drei-Farb-Display. Es hat 200x200 Pixel mit schwarzer und roter Tinte und einen weißlichen Hintergrund. Mit der Bibliothek Arduino können Sie einen "Frame-Buffer" mit den Pixeln erstellen, die aktiviert werden sollen, und diese dann auf den Bildschirm schreiben. Bei den meisten einfachen Ausbrüchen bleibt es dabei. Aber rechnen Sie mal nach: 200 x 200 Pixel x 2 Farben = 10 KBytes. Das passt nicht in viele Mikrocontroller-Speicher. Aber selbst wenn Sie 32 KB RAM haben, warum sollten Sie 10 KB verschwenden?
Also hat man Ihnen einen Gefallen getan und einen kleinen SRAM-Chip auf die Rückseite gesetzt. Dieser Chip teilt sich den SPI-Port, den das eInk-Display verwendet, so dass Sie nur einen zusätzlichen Pin benötigen. Und kein Frame-Buffering mehr! Sie können den SRAM verwenden, um die gewünschte Anzeige einzurichten, und dann die Daten vom SRAM auf die eInk übertragen, wenn Sie fertig sind. Die Bibliothek, die sie geschrieben haben, erledigt die ganze Arbeit für dich, du kannst sie einfach ansprechen, als wäre es ein Adafruit_GFX-kompatibles Display.
Für den Ultra-Low-Power-Einsatz ist der Enable-Pin des integrierten 3,3-V-Reglers herausgeführt, so dass Sie die Stromversorgung von SRAM, MicroSD und Display abschalten können.
Sie haben sogar einen MicroSD-Sockel, so dass Sie Bilder, Textdateien oder was auch immer Sie anzeigen möchten, speichern können. Alles ist 3 oder 5 V logiksicher, so dass Sie es mit allen Mikrocontrollern verwenden können.
Kommt zusammengebaut und getestet, mit einigen Header. Sie benötigen einen Lötkolben, um den Header für das Breadboarding oder den Einbau in Ihr Projekt zu befestigen.
TECHNISCHE DETAILS
Technische Daten:
1,54" eInk/ePaper-Display mit SSD1681-Treiber-Chipsatz
Integrierter microSD-Steckplatz
1x16-Header für einfaches Breadboarding
4 x 0,1" / 2,5 mm Montagelöcher in den Ecken
Bildschirmabmessungen: 37.4mm x 32mm / 1.5" x 1.3"
Gesamtabmessungen: 43mm x 43mm x 4.8mm / 1.7" x 1.7" x 0.2"
Befestigungslöcher: 1.5" x 1.4"
Gewicht (unmontiert): 9g
LEARN
Primäre Anleitung: Adafruit 1.54" eInk Display Breakouts - Easy E-Paper With Built In Memory
