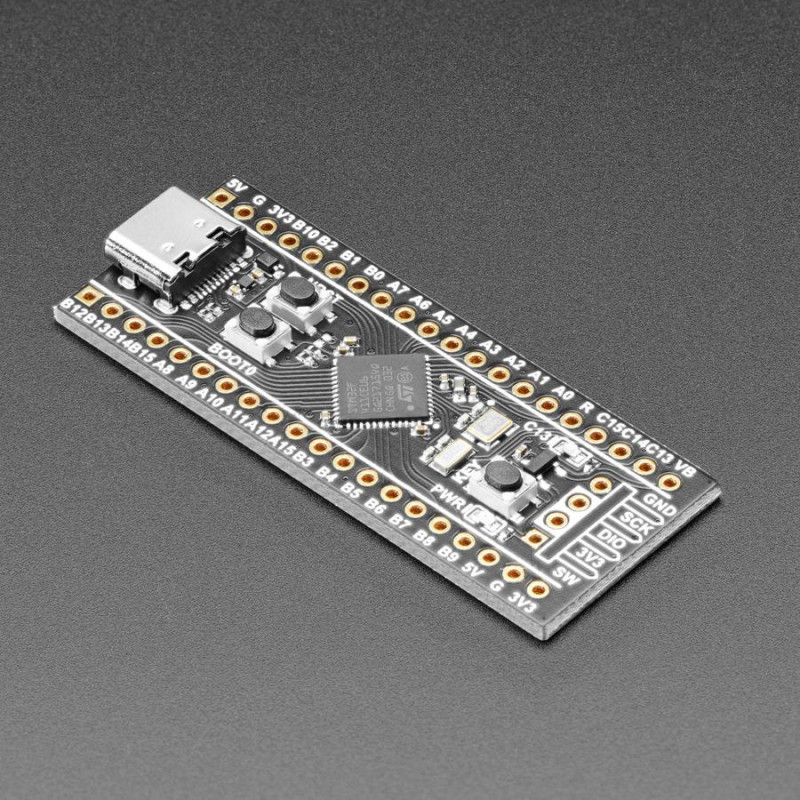

Dieses einfache Entwicklungsboard für den STM32F411 ist eine großartige Möglichkeit, einen leistungsstarken STM-Chip in Ihr nächstes Projekt einzubauen.
Dieser Chip mit dem STM32F411CEU6 verfügt über 512 KB Flash, 128 KB SRAM und läuft mit 100 MHz. Auf der Unterseite befindet sich ein Platz für einen SOIC-Flash-Speicher - Sie könnten einen 2-MB-SPI-Flash-Speicherchip anlöten, um mehr Platz für die Datenaufzeichnung oder die Speicherung von Dateien zu haben.
Dieses Dev-Board ist für fortgeschrittene Benutzer gedacht, wir haben keine detaillierten Tutorials für die Verwendung - schauen Sie in Online-Communities für STM32-Boards, um Projektideen und Code-Beispiele zu erhalten! Sie können STM32duino für Arduino verwenden, und sowohl MicroPython als auch CircuitPython unterstützen diesen Chip.
Das Board verfügt über einen USB-C-Anschluss mit einem 3,3-V-100-mA-LDO-Regler. Es sind sowohl 25mhz als auch 32,768 KHz Quarze an Bord. Es gibt ein paar praktische Knöpfe: einen BOOT-Knopf zum Aufrufen des ROM-DFU-Bootloaders, einen Reset-Knopf und einen generischen Knopf auf PA0 für Benutzer. Eine Netz-LED und eine vom Benutzer steuerbare LED am PC13.
Der Chip selbst verfügt über mehrere UART-, I2C-, SPI-, I2S- und Timer-Peripheriegeräte (siehe Datenblatt für das Pin-Multiplexing, da nur einige Pins für jedes Peripheriegerät verwendet werden können). Der USB-Anschluss arbeitet mit voller Geschwindigkeit. Es gibt einen einzigen ADC, der auf 10 Eingänge gemultiplext ist.
Einfach, aber mit allem, was man braucht, um loszulegen. Wir empfehlen die Kopplung mit einem ST-Link-kompatiblen Dongle, wenn Sie einen Debugger verwenden möchten. Dank des STM-Bootloaders im ROM benötigen Sie keinen Programmierer, um binäre Firmware zu laden! Kommt mit losem Header, den man einlöten kann, um ein Breadboard anzuschließen.
TECHNISCHE DETAILS
Abmessungen der Entwicklungsplatine: 53mm x 21mm x 5mm
Produktgewicht: 4.5g / 0.2oz
Pinout Diagram
Schematic
