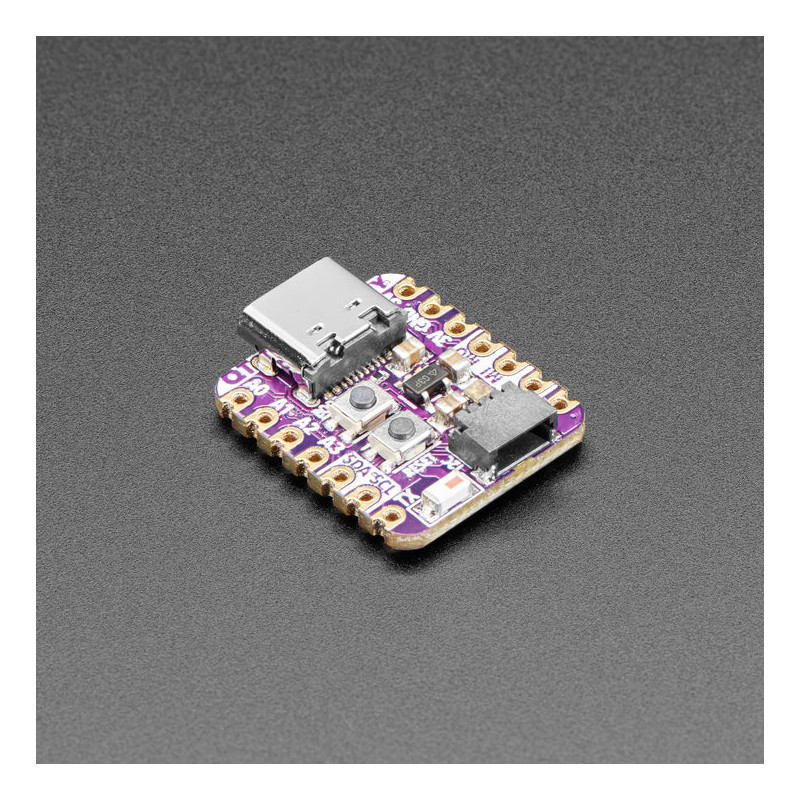

Was für ein süßes Kerlchen! Oder ist es... ein QT Py? Dieses winzige Entwicklungsboard wird mit einem RISC-V IoT-Mikrocontroller, dem ESP32-C3, geliefert!
Was wäre das Leben ohne ein wenig RISC? Dieses Miniatur-Devboard ist perfekt für kleine projects: Es verfügt über unseren Lieblingsanschluss - den STEMMA QT, einen verkettbaren I2C-Port, WiFi, Bluetooth LE und viel FLASH- und RAM-Speicher für viele IoT projects.
ESP32-C3 ist ein preiswerter Mikrocontroller von Espressif, der 2,4 GHz Wi-Fi und Bluetooth® Low Energy (Bluetooth LE) unterstützt. Er hat einen eingebauten USB-zu-Seriell-Anschluss, aber keinen nativen USB-Anschluss - er kann nicht als Tastatur oder Laufwerk verwendet werden. Der hier verwendete Chip verfügt über 4 MB Flash-Speicher und 400 KB SRAM und kann problemlos TLS-Verbindungen verarbeiten.
Der ESP32-C3 verfügt über eine umfangreiche Peripherie, die von UART, I2C, I2S, Fernsteuerungsperipherie, LED-PWM-Controller, allgemeinem DMA-Controller, TWAI-Controller, USB Serial/JTAG-Controller, Temperatursensor und ADC reicht. Außerdem verfügt er über SPI-, Dual SPI- und Quad SPI-Schnittstellen. Es gibt weder einen DAC noch einen nativen kapazitiven Touch.
Es gibt eine minimale Anzahl von Pins auf diesem Chip, er wurde speziell entwickelt, um kostengünstig zu sein und für einfachere projects als ESP32-Sx oder ESP32 Classics mit ihrer großen Anzahl von GPIOs. Betrachten Sie ihn eher als Ersatz für den ESP8266 als für den ESP32!
Mit seiner hochmodernen Energie- und HF-Leistung ist dieser SoC die ideale Wahl für eine Vielzahl von Anwendungsszenarien im Zusammenhang mit dem Internet der Dinge (IoT), tragbarer Elektronik und intelligenten Häusern.
Bitte beachten Sie: Der C3 verwendet RISC V als Kern, nicht Tensilica, und hat Bluetooth LE (nicht Classic!). Der BLE-Kern unterstützt BT Version 5 einschließlich Mesh
OLEDs! Trägheitsmessgeräte! Sensoren in Hülle und Fülle. Alles Plug-and-Play dank des innovativen kettbaren Designs: SparkFun Qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus, so dass Sie nicht einmal löten müssen! Schließen Sie einfach ein kompatibles Kabel an, verbinden Sie es mit der MCU Ihrer Wahl, und schon können Sie eine Software laden und Lichtmessungen durchführen. Seeed Grove I2C Boards funktionieren auch mit diesem Adapterkabel.
Pinbelegung und Form sind Seeed Xiao kompatibel, mit Wabenpads. Zusätzlich zum QT-Anschluss hat Adafruit auch einen RGB NeoPixel, einen Reset-Knopf (ideal für den Neustart Ihres Programms oder den Eintritt in den ROM-Bootloader) und einen Knopf am GPIO 9 für den Eintritt in den ROM-Bootloader oder für Benutzereingaben hinzugefügt
Läuft Arduino mit dem ESP32-Kern von Espressif und Sie können auch MicroPython auf diesem Chipsatz ausführen.
Gleiche Größe, Formfaktor und Pinbelegung wie Seeed Xiao
USB-Typ-C-Anschluss
ESP32-C3 32-Bit RISC-V Single-Core-Prozessor mit 4 MB Flash-Speicher, 400 KB SRAM
Eingebautes USB-to-Serial im Chip, das auch für JTAG-Programmierung verwendet werden kann. Dieses Peripheriegerät ist nicht nativ seriell, also nicht für USB HID, MIDI oder MSC: es reduziert jedoch die Kosten, da kein separater Konverter benötigt wird
Kann mit Arduino IDE oder MicroPython verwendet werden
Eingebaute RGB NeoPixel LED beachten Sie, dass wir aufgrund der geringen Anzahl von GPIO keinen NeoPixel Power Pin hinzufügen konnten
Batterie-Eingangs-Pads auf der Unterseite mit Diodenschutz für externe Batterien bis zu 6V Eingang
13 GPIO Pins:
11 auf Breakout-Pads
5 x 12-Bit-Analogeingänge auf A0 bis A3 und SDA-Pin
PWM-Ausgänge auf einem beliebigen Pin
I2C-Port, auf den Breakout-Pads gemeinsam mit dem STEMMA QT Plug-n-Play-Anschluss
Hardware-UART, der auch der serielle Hardware-Debug-Port ist
Hardware-SPI
Hardware-I2S auf einem beliebigen Pin
3.3V-Regler mit 600mA Spitzenleistung
Leichter Schlaf mit 500uA, tiefer Schlaf mit ~300uA. Ein stromsparender Tiefschlaf ist nicht möglich, da wir keinen zusätzlichen GPIO für die Deaktivierung der NeoPixel-Stromversorgung haben und diesen nicht mit einem der IO-Pads teilen wollten. Ein technischer Kompromiss!
Reset-Schalter zum Starten des Projektcodes, Boot 9-Taste zum Aufrufen des Bootloader-Modus
Wirklich sehr klein
Technische Details
Produktabmessungen: 22.0mm x 17.8mm x 5.7mm / 0.9" x 0.7" x 0.2"
Produktgewicht: 2.1g / 0.1oz
ESP32-C3FN4 Datenblatt
Lernen
Primäre Anleitung: Adafruit QT Py ESP32-C3 WiFi Dev Board - Ein QT Py mit RISCV ESP32 Chipsatz
