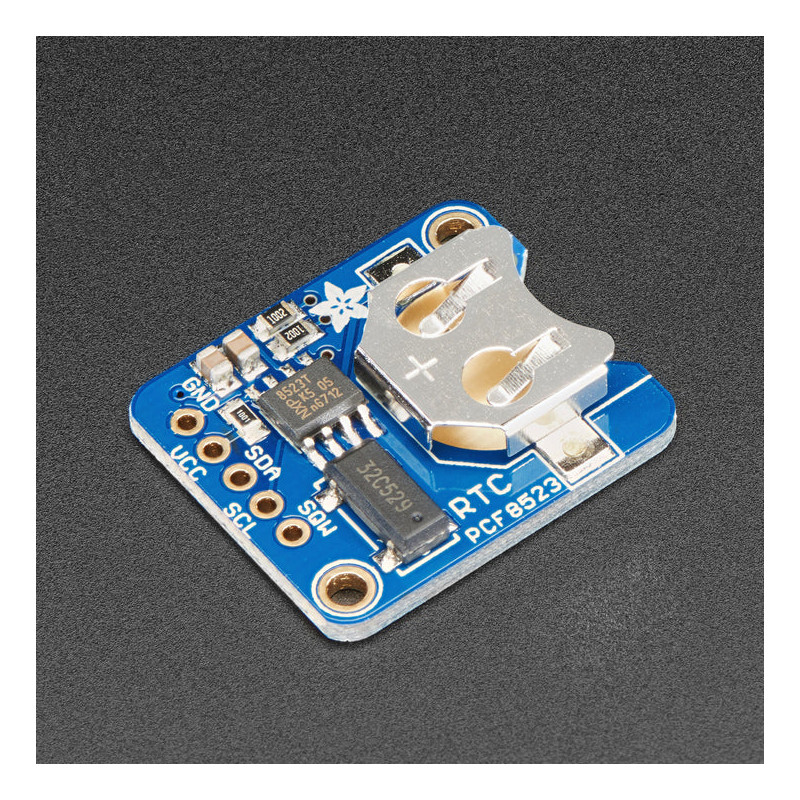

Dies ist eine großartige batteriegepufferte Echtzeituhr (RTC), die es Ihrem Mikrocontroller-Projekt ermöglicht, die Zeit zu verfolgen, selbst wenn es umprogrammiert wird oder die Stromversorgung ausfällt.
Perfekt für die Datenerfassung, die Erstellung von Uhren, Zeitstempel, Timer und Alarme usw. Ausgestattet mit PCF8523 RTC - kann mit 3,3V oder 5V Strom und Logik betrieben werden!
Funktioniert hervorragend mit einem Arduino mit dieser RTC-Bibliothek, mit CircuitPython oder mit einem Raspberry Pi (oder einem ähnlichen Einplatinen-Linux-Computer)
PCB & Header sind im Lieferumfang enthalten
Kann in jedes Breadboard eingesteckt werden, oder Sie können Drähte verwenden
Zwei Befestigungslöcher
Hält die Zeit für 5 Jahre oder mehr
Hinweis: Dieses Produkt wird nicht mit einer CR1220-Knopfzelle geliefert. Wir empfehlen Ihnen, für dieses Produkt eine Knopfzelle zu verwenden.
Der PCF8523 ist einfach und preiswert, aber kein hochpräzises Gerät. Sie kann bis zu 2 Sekunden pro Tag zu- oder abnehmen. Wenn Sie eine hochpräzise, temperaturkompensierte Alternative suchen, sollten Sie sich die Präzisions-RTC DS3231 ansehen.
In dieser ausführlichen Anleitung finden Sie Code, Bibliotheken, Schaltpläne, Fritzing-Objekte und vieles mehr!
Technische Details
Schauen Sie sich diesen detaillierten Leitfaden für Code, Bibliotheken, Schaltpläne, Fritzing-Objekte und mehr an!
Revisionshistorie:
Ab dem 25. März 2022 kann dieses Board nun mit einer PCB-Version mit HVSON- oder SOIC-8-Chip-Gehäuse geliefert werden, je nachdem, welcher Chip auf dem Markt verfügbar ist. Beide sind in ihrer Funktionalität identisch!
Ab dem 30. August 2017 haben wir das Design aktualisiert, um einen RC-Filter auf der Stromversorgung zu haben, um ein versehentliches Zurücksetzen zu verhindern, wenn die Leistung zu schnell abfällt!
Die Montagelöcher haben einen Durchmesser von 2,2 mm und einen Abstand von 25 mm
Diese Platine/Chip verwendet die I2C 7-Bit-Adresse 0x68
Produktabmessungen: 25,5 mm x 21,7 mm x 4,8 mm
Produktgewicht: 1,2 g
