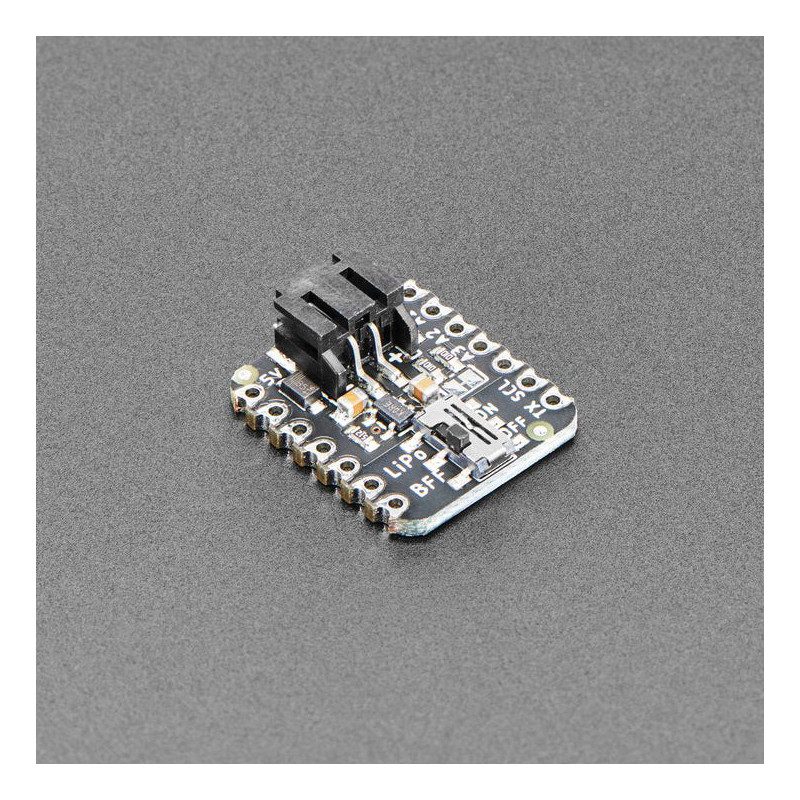

Dieses Board hält Ihrem QT Py den Rücken frei und gibt ihm die nötige Leistung und Unterstützung, um über den USB-Anschluss hinauszugehen.
Dieses kleine Lipo-Ladegerät ist so konzipiert, dass es auf die Rückseite jedes QT-Py-Boards passt und die Stromversorgung von unterwegs erleichtert. Stecken Sie einfach einen handelsüblichen 3,7V/4,2V Lithium-Polymer- oder Lithium-Ionen-Akku in den JST-Stecker am Ende. Wenn der QT Py über den USB-Anschluss mit Strom versorgt wird, schaltet sich das Ladegerät ein und lädt den Akku mit einer maximalen Rate von 200 mA auf. Wenn dies der Fall ist, leuchtet die gelbe LED auf.
Wenn der USB-Anschluss entfernt wird, wird der Akku über eine Schottky-Diode in den 5-V-Anschluss umgeladen. Mit dem eingebauten Schiebeschalter können Sie das Gerät auch ein- und ausschalten.
Mit einem einfachen Spannungsteiler auf der Kathodenseite der Diode, der an Pin A2 angeschlossen ist, kann Ihre Firmware die Grundmodi erkennen: Wenn die Spannung über 4,3 V liegt, ist das Gerät wahrscheinlich an den USB-Anschluss angeschlossen. Wenn die Spannung 4,2 V oder weniger beträgt, läuft sie wahrscheinlich mit der Lipoly-Batterie und Sie können den Zustand der Batterie grob bestimmen.
Adafruit enthält einen Header, den Sie an Ihren QT Py anlöten können.
Nur zur Verwendung mit Adafruit LiPoly/LiIon-Akkus! Andere Batterien können eine andere Spannung, Chemie, Polarität oder Anschlussbelegung haben.
Wird als montierte und getestete Platine geliefert
Verwendet den 5V-Eingang über den USB-Typ-C-Anschluss des QT Py
Zum Laden einzelner Lithium-Ionen/Lithium-Polymer-Akkus 3,7/4,2 V (nicht für ältere 3,6/4,1 V-Zellen)
200 mA Ladestrom
Akkus und QT Py sind nicht im Lieferumfang enthalten.
Technische Details
Produktabmessungen: 20.9mm x 17.9mm x 7.2mm / 0.8" x 0.7" x 0.3"
Produktgewicht: 1.6g / 0.1oz
