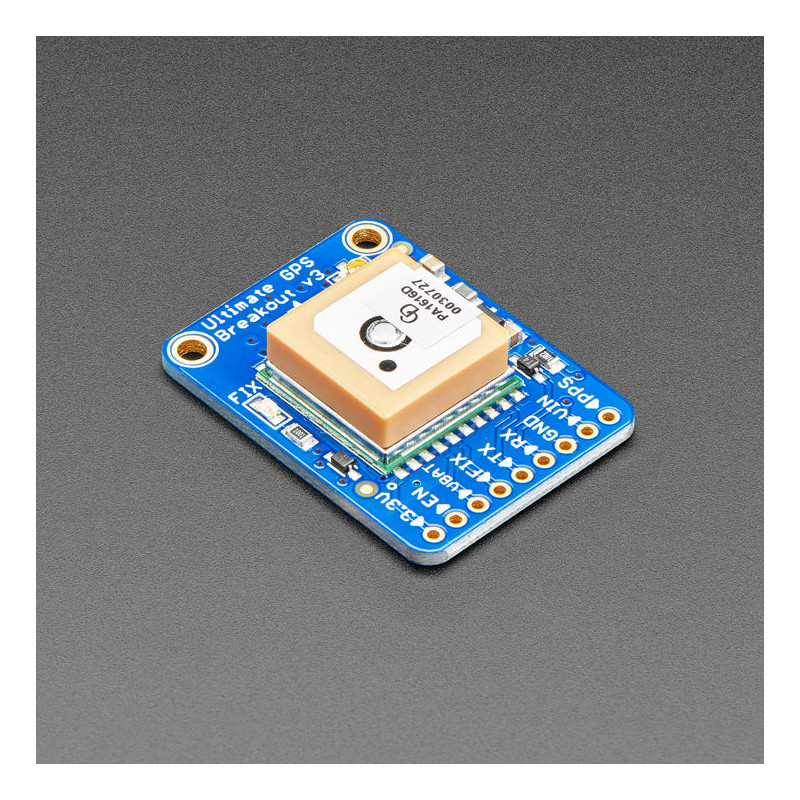

Diese Version des Ultimate GPS ist sogar noch ultimativer, denn sie unterstützt weitere GPS-ähnliche Netze wie GLONASS und bietet damit eine noch größere weltweite Abdeckung.
Es verwendet ein etwas größeres Modul als das klassische Ultimate GPS und verbraucht ein wenig mehr Strom. Ansonsten ist die Funktionalität fast identisch:
-165 dBm Empfindlichkeit, 10 Hz Updates, 99 Kanäle
GPS + GLONASS Unterstützung
5V freundliches Design und nur 30mA Stromaufnahme
Breadboard freundlich + zwei Montagelöcher
RTC Batterie-kompatibel
Eingebautes Datalogging
PPS Ausgang auf Fix
Interne Patch-Antenne + u.FL Anschluss für externe aktive Antenne
Fix Status LED
Externe Antennenunterstützung und Pulse-Per-Second Ausgang
Verglichen mit der 'klassischen' MTK3339 Chipsatz-Firmware haben sich die Befehle für die Abfrage der Antenne leicht geändert, so dass bestehende projects möglicherweise ihre Firmware aktualisieren müssen. Die neuen Befehle für die Antennenabfrage finden Sie im Datenblatt unten. Außerdem beginnen die NMEA-Sätze mit $GN statt mit $GP, wenn sowohl GPS als auch GLONASS verfügbar sind.
Das Breakout basiert auf dem MTK3333-Chipsatz, einem qualitativ hochwertigen GNSS-Modul, das bis zu 33 Satelliten auf 99 Kanälen verfolgen kann, einen ausgezeichneten hochempfindlichen Empfänger (-165 dBm Tracking!) und eine eingebaute Antenne hat. Es kann bis zu 10 Standortaktualisierungen pro Sekunde vornehmen, was eine schnelle und hochempfindliche Aufzeichnung oder Verfolgung ermöglicht. Der Stromverbrauch ist unglaublich niedrig, nur ~29 mA während der Navigation.
Das Beste ist, dass Adafruit alle Extras hinzugefügt hat, die man sich nur wünschen kann: einen 3,3V-Regler mit extrem niedrigem Dropout, so dass man das Modul mit 3,3-5VDC versorgen kann, sichere 5V-Eingänge, einen ENABLE-Pin, so dass man das Modul mit einem beliebigen Mikrocontroller-Pin oder Schalter ausschalten kann, einen Platz für eine optionale CR1220-Knopfzelle, um die RTC am Laufen zu halten und Warmstarts zu ermöglichen, und eine winzige helle rote LED. Die LED blinkt mit etwa 1 Hz, während sie nach Satelliten sucht, und blinkt einmal alle 15 Sekunden, wenn ein Fixpunkt gefunden wurde, um Strom zu sparen. Wenn Sie eine ständig leuchtende LED wünschen, können Sie auch das FIX-Signal an einem Pin ausgeben, um eine externe LED anzuschließen.
Zwei Merkmale, die das MTK3333-basierte Modul besonders auszeichnen, sind die externe Antennenfunktion und die integrierte Datenprotokollierung. Das Modul verfügt über eine Standard-Keramik-Patch-Antenne, die ihm eine Empfindlichkeit von -165 dBm verleiht. Wenn Sie jedoch eine größere Antenne benötigen, können Sie eine beliebige aktive 3-V-GPS-Antenne über den uFL-Anschluss anschließen. Das Modul wird die aktive Antenne automatisch erkennen und umschalten! Die meisten GPS-Antennen verwenden SMA-Anschlüsse, so dass Sie vielleicht einen unserer uFL-zu-SMA-Adapter kaufen möchten.
Wird mit einem vollständig montierten und getesteten Modul und einem CR1220-Knopfzellenhalter geliefert. Eine CR1220-Knopfzelle ist nicht im Lieferumfang enthalten.
Adafruit verfügt über eine nette, ausgefallene Bibliothek für die GPS-Nutzung mit Hintergrund-Parsing und kann die integrierte GPS-Protokollierungsfunktion (genannt LOCUS) einstellen und abfragen. Ein komplettes Tutorial ist ebenfalls verfügbar, das viele Informationen über das Modul, die Verwendung des Datenloggers, Beispielcode für CircuitPython & Arduino und mehr enthält
Technische Details
Satelliten: 33 Verfolgung, 99 Suche
Größe der Patch-Antenne: 15mm x 15mm x 4mm
Aktualisierungsrate: 1 bis 10 Hz
Positionsgenauigkeit: < 3 Meter (alle GPS-Technologien haben eine Genauigkeit von etwa 3m)
Geschwindigkeitsgenauigkeit: 0.1 Meter/s
Warm-/Kaltstart: 34 Sekunden
Erfassungsempfindlichkeit: -145 dBm
Verfolgungsempfindlichkeit: -165 dBm
Maximale Geschwindigkeit: 515m/s
Spannungsbereich: 3,0-5,5VDC
MTK3333 Betriebsstrom: 34mA Erfassung, 29mA Verfolgung
Ausgang: NMEA 0183, 9600 Baud Standard, 3V Logikpegel Ausgang, 5V sicherer Eingang
DGPS/WAAS/EGNOS unterstützt
FCC E911 Konformität und AGPS Unterstützung (Offline Modus : EPO gültig bis zu 14 Tage )
Bis zu 210 PRN Kanäle
Störungserkennung und -reduzierung
Mehrwegeerkennung und -kompensation
Details zur Breakout-Platine:
Gewicht (ohne Knopfzelle oder Halter): 8.5g
Abmessungen (ohne Knopfzelle und Halterung): 25,5mm x 35mm x 6,5mm / 1.0" x 1.35" x 0.25"
Datenblätter, Schaltpläne, GitHub-Links, Fritzing und mehr finden Sie im Produkttutorial
