Schnallen Sie sich an, wir starten in T-minus 10 Sekunden...Ziel? Ein neuer Klasse-M-Planet namens MACROPAD!
M steht hier für Microcontroller, denn in diesem 3x4-Keyboard-Controller steckt die neueste Technologie aus dem Bereich Raspberry Pi: der RP2040. Es ist ein schneller kleiner Mikrocontroller mit vielen GPIO-Pins und 64-mal mehr RAM als der Apollo Guidance Computer. Adafruit hat 8 MB Flash-Speicher für viel Speicherplatz hinzugefügt.
Dies ist das komplette MacroPad-Starterkit mit Tasten, Tastenkappen und Gehäuse! Viele Leute in der Gemeinde der mechanischen Tastaturen möchten die Tasten und Tastenkappen ihrer Keebs anpassen - wenn Sie sie anpassen möchten, möchten Sie vielleicht die Einzelteile erwerben.
Starter Pack enthält:

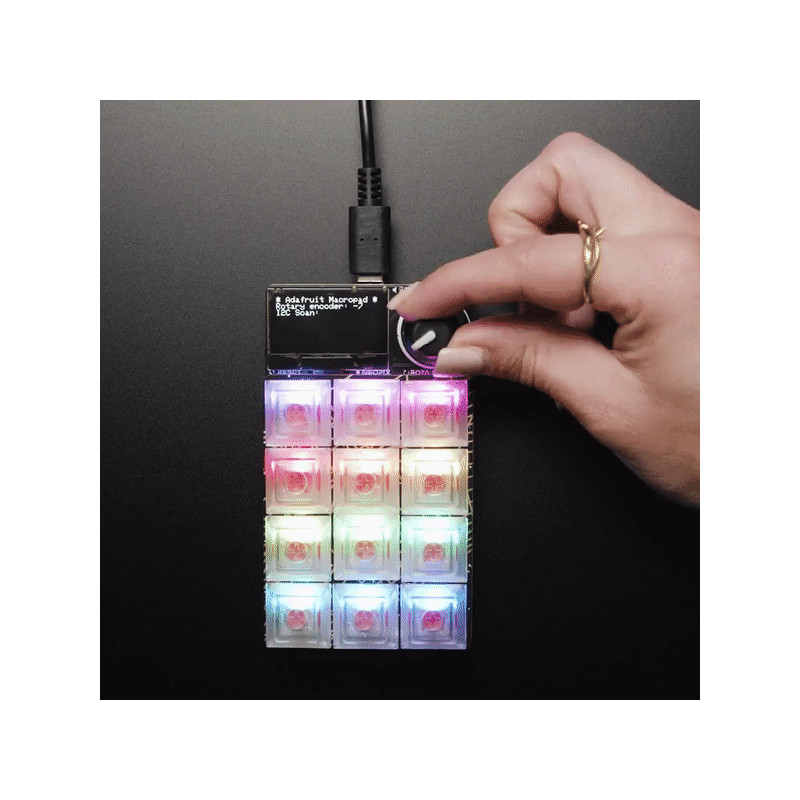

1 x Adafruit MacroPad RP2040 - 3x4 Tasten + Encoder + OLED
12 x Kailh Mechanische Tastenschalter - Linear Rot
12 x Klare Tastenkappen für MX-kompatible Schalter
Adafruit MacroPad Gehäusesatz:
1 x Adafruit MacroPad Bodenplatte
1 x 3x4 Mechanische Tastaturplatte
1 x D-Shaft Skirted Rubber Knob
4 x M3 5mm Maschinenschraube
4 x Gummifüße
Machen Sie sich bereit, Ihren Schreibtisch mit einem CircuitPython oder Arduino betriebenen Macropad aufzurüsten - komplett mit 12 Tasten, OLED-Display, Lautsprecher und Drehgeber. Passen Sie sie an Ihr Raumschiff an, damit sie Sie durch die Weiten des Unbekannten führt (oder lassen Sie sie einfach Ihre Lieblings-Emojis tippen).
Jede der 12 Buchsen kann einen Cherry MX-kompatiblen Schlüsselschalter aufnehmen. Kein Löten erforderlich, einfach die Tasten einrasten lassen!
Dieses Raumschiff ist auch mit einem 128x64 monochromen OLED für ein scharfes Heads-up-Display ausgestattet, das in Arduino oder CircuitPython verwendet werden kann, um Tastaturbelegungen, Statistiken, Computerleistung usw. anzuzeigen. Außerdem ist ein Drehgeber mit Druckknopf eingelötet. Drehen und drücken Sie ihn, um die Lautstärke oder die Helligkeit des Bildschirms zu ändern oder zu scrollen: was immer Sie wollen! Ein winziger Lautsprecher kann Audio-Feedback geben oder lustige Piep-Töne abspielen.
Möchten Sie weitere Hardware hinzufügen? Kein Problem - ein STEMMA QT-Port an der Seite ermöglicht den Anschluss beliebiger I2C-Zusatzperipheriegeräte aus der umfangreichen STEMMA QT / Qwiic-Familie von Einsteckkarten.
Verschönern Sie Ihr Adafruit Macropad mit dem fabelhaften dekorativen Siebdruck-Gehäuse und dem Hardware-Kit von PaintYourDragon. Sie erhalten zwei speziell zugeschnittene Platinen, die als schützende Bodenplatte und als mechanisch stabilisierende Tastaturplatte dienen.
Verwenden Sie die mitgelieferten M3-Schrauben, um die Bodenplatte zu befestigen - sie ist symmetrisch, so dass Sie entscheiden können, welche Seite Sie sichtbar haben möchten. Kleben Sie die Gummifüße auf die Unterseite, um Ihren Schreibtisch vor Kratzern zu schützen. Setzen Sie die 12 Schlüssel, die Sie installieren möchten, in die Schlüsselplatte ein. Sie rasten fest ein und Sie können alle Schlüssel auf einmal anschließen. Zum Schluss wird der Knopf der D-Welle auf das Messgerät aufgesetzt.
Sieht gut aus und ist bereit zum Kämpfen!
Bitte beachten Sie, dass der RP2040-Chip derzeit keine QMK-Unterstützung bietet - dieses Macropad ist für die Programmierung mit Arduino oder CircuitPython vorgesehen! Wenn QMK den RP2040 als unterstützten Chipsatz hinzufügt (wir wissen nicht, wann das sein wird und haben keine Pläne), werden wir diese Seite aktualisieren.
TL;DR?
Raspberry Pi RP2040 Chip + 8MB Flash-Speicher - Dual Core Cortex M0+ mit ~130MHz mit 264KB oder RAM. Führt CircuitPython, Arduino oder MicroPython mit Leichtigkeit aus und bietet viel Platz für Entwicklungscode und -dateien
USB-C-Anschluss für Strom/Daten - natürlich kann dieser als HID-Gerät fungieren, aber auch MIDI, UART, etc.
3x4 mechanische Tastenschalteranschlüsse - akzeptiert alle Cherry MX-kompatiblen Schalter. Individuell an GPIO-Pins gebunden (nicht matrixverdrahtet)
Eine NeoPixel-RGB-LED pro Schalter, auf der Nordseite
Drehgeber, 20 Rasten pro Umdrehung, mit Druckschalter auf GPIO-Pin. Der Druckschalter wird auch zum Aufrufen des Bootloader-Modus verwendet, wenn er beim Einschalten oder Zurücksetzen gedrückt gehalten wird.
128x64 SH1106 Monochromes OLED-Display - Mit High-Speed-Hardware-SPI-Port für schnelle Updates
8-mm-Lautsprecher/Summer - Mit Class-D-Verstärker und RC-Filter, kann verwendet werden, um einfache Signaltöne und Klangeffekte zu erzeugen.
STEMMA QT Connector - Ermöglicht das Hinzufügen beliebiger I2C-Sensoren/Displays/Geräte mit Plug-and-Play-Kabeln.
Reset-Knopf - Seitlich, zum schnellen Neustart des Codes
Vier M3-Montagebuchsen - Einfaches Anfertigen von kundenspezifischen Gehäusen
