Das ANO-Drehgeberrad ist ein ausgefallenes Element der Benutzeroberfläche, das an die ursprüngliche Klick-Scrollrad-Oberfläche der ersten iPods erinnert.

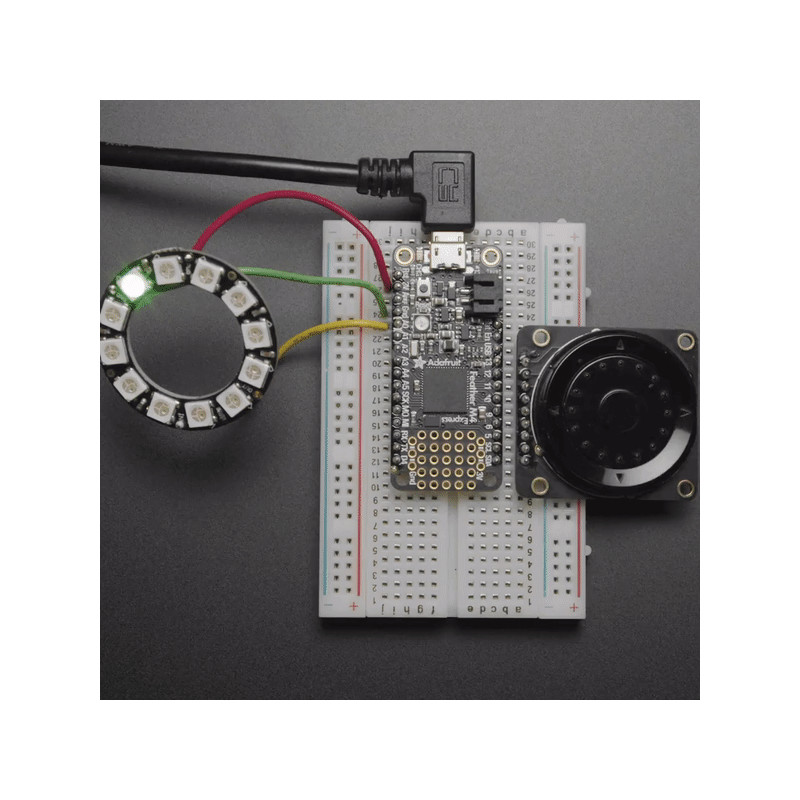

Es ist ein schicker Bausatz, aber die Pinbelegung ist etwas seltsam, daher hat Adafruit ein praktisches Breakout-Board entwickelt, das die seltsame Pinbelegung in eine geradlinige, Breadboard-freundliche Stiftleiste umwandelt.
Dies ist nur die Platine für den ANO-Geber, der Geber ist NICHT enthalten! Holen Sie sich eine hier.
Es gibt keine Pull-up- oder Pull-down-Widerstände auf dieser Platine, und natürlich müssen Sie den Encoder auf das Breakout löten. Verwenden Sie dann die Tasten- und Drehgeberbibliothek/Hardwareunterstützung Ihres Mikrocontrollers, um die Pins anzuschließen.
Sie benötigen insgesamt 7 GPIO: 5 Tasten und 2 Drehgeberpins. Es gibt auch zwei COMmon-Pins, die Sie auf Masse oder VCC setzen können - normalerweise auf Masse, damit Sie die internen Pull-ups des Mikrocontrollers für die Tasten/Kodierer verwenden können. Um die Verdrahtung zu vereinfachen, verwendet Adafruits Beispielcode GPIO für die COMs und setzt sie dann auf Ausgänge, aber man kann sie auch direkt verdrahten.
TECHNISCHE DETAILS
Produktabmessungen: 38.0mm x 35.6mm x 1.6mm / 1.5" x 1.4" x 0.1"
Produktgewicht: 3.9g / 0.1oz
