Dieses OLED geht an alle Fans, die sich mehr Pixel in einem kleineren Format wünschen! Normalerweise sind unsere 128x64 OLEDs die größten, die wir auf Lager haben und die I2C nutzen können. Dieses Bild hat eine Größe von 128x128 Pixeln in gestochen scharfem Monochrom.
Das Display hat eine kleine Diagonale von 1,12 Zoll, ist aber dank des hohen Kontrasts eines OLED-Displays sehr gut lesbar. Dieses Display besteht aus 128x128 einzelnen weißen OLED-Pixeln, die jeweils vom Controller-Chip ein- und ausgeschaltet werden. Da das Display sein eigenes Licht erzeugt, ist keine Hintergrundbeleuchtung erforderlich. Dadurch wird der Stromverbrauch für den Betrieb der OLED-Anzeige gesenkt, und das ist der Grund, warum das Display so kontrastreich ist. Wir mögen diese Miniatur-Displays wegen ihrer Schärfe sehr!
Der Treiberchip, SSD1107, kann auf zwei Arten kommunizieren: I2C oder SPI. Die OLED selbst benötigt eine 3,3V- und 12V-Spannungsversorgung und 3,3V-Logikpegel für die Kommunikation. Adafruit enthält einen 3,3V-Regler und einen 12V-Aufwärtswandler, und alle Pins sind vollständig gepegelt, so dass Sie sie mit 3V- oder 5V-Geräten verwenden können!

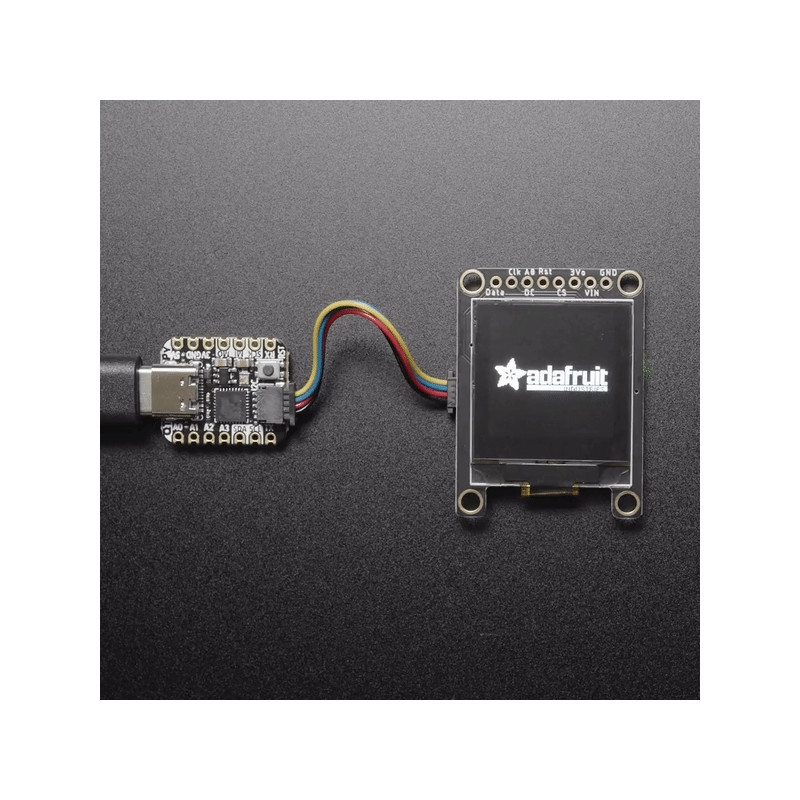

Wenn Sie I2C verwenden, hat Adafruit SparkFun qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus beigelegt, so dass Sie nicht einmal löten müssen! Plug and Play mit jedem Board, das einen Qwiic- oder STEMMA QT-Anschluss hat, für müheloses Prototyping und Entwicklung. QT-Kabel ist nicht im Lieferumfang enthalten, aber wir haben eine Vielzahl im Shop.
Diese Anzeige mit 128x128 Pixeln benötigt 128 * 128 = 2KB SRAM nur für die Pufferung der Anzeige. Sie können ihn also nicht mit einem kleinen Chip wie dem Arduino UNO (ATmega328 oder 32u4) verwenden. Wählen Sie einen Mikrocontroller oder Mikrocomputer mit mehr als 16 KB RAM - ein SAMD21, SAMD51, ESP, nRF52, Teensy usw. eignet sich hervorragend dafür. Solange Sie eine I2C- oder SPI-Schnittstelle zur Verfügung haben, können Sie loslegen - SPI ist viel schneller, aber I2C benötigt weniger Pins.
Adafruit bietet sowohl Arduino als auch CircuitPython-Unterstützung für diesen Display-Chipsatz (SH1107).
Bitte beachten Sie, dass OLED-Displays aus Hunderten von... OLEDs bestehen! Das bedeutet, dass jedes Pixel eine kleine organische LED ist, die bei einer Betriebsdauer von mehr als 1000 Stunden anfängt zu dimmen. Wenn Sie das Display gleichmäßig hell halten möchten, schalten Sie es bitte aus (schalten Sie die Pixel aus), wenn es nicht benötigt wird, damit es nicht dimmt.
Technische Details
OLED-Display Details:
Diagonale Bildschirmgröße?1,12"
Anzahl der Pixel?128 × 128
Farbtiefe?Monochrom (Weiß)
Modulaufbau?COG
Aktive Fläche (mm)?20mm x 20mm
Pixelgröße (mm)?0,15 x 0,15 mm
Einschaltdauer?1/64
Helligkeit ( cd/m2): 100 (Typ) @ 12V
Die Stromaufnahme des Displays hängt vollständig von der Nutzung ab: Jede OLED-LED verbraucht Strom, wenn sie leuchtet, d.h. je mehr Pixel Sie leuchten lassen, desto mehr Strom wird verbraucht. In der Praxis nehmen sie etwa 35 mA auf, aber um genaue Zahlen zu erhalten, müssen Sie den Strom in Ihrem Stromkreis messen.
Produktabmessungen: 40.5mm x 30.5mm x 6.0mm / 1.6" x 1.2" x 0.2"
Produktgewicht: 6.4g / 0.2oz
SH1107 Datenblatt
OLED-Modul Datenblatt
