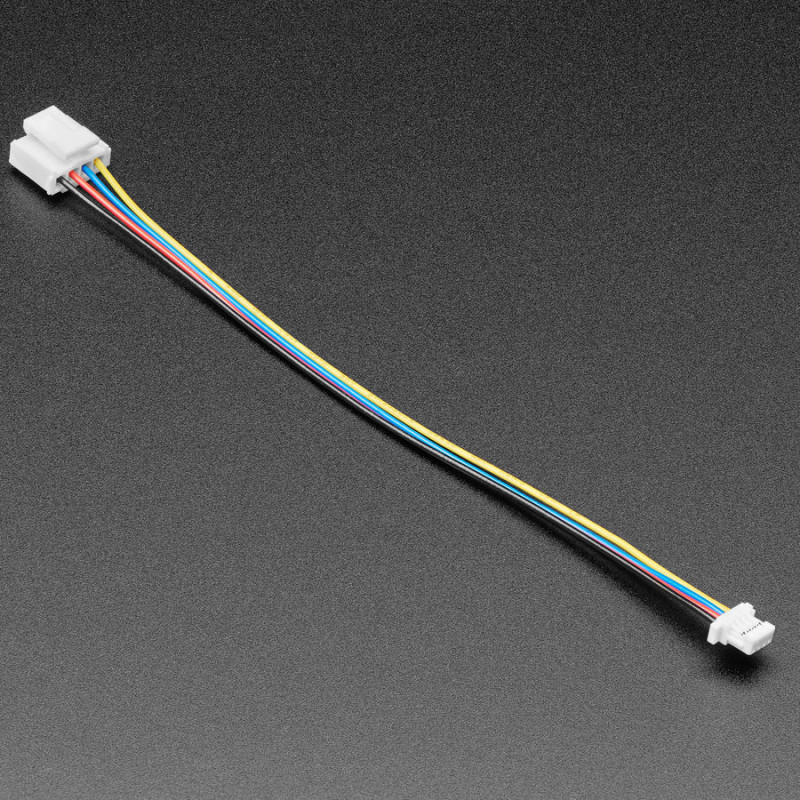

Sind Sie ein Hersteller inmitten eines STEMMA-Dilemmas? Dieses 100mm lange Kabel ist ein fantastisches Chimären-Kabel mit STEMMA QT / Sparkfun Qwiic JST SH an einem Ende und einem Grove-Stecker am anderen Ende.
Dieses Kabel kann mit STEMMA oder STEMMA QT / Qwiic Boards verwendet werden, um Sensoren und Treiber einfach von einem Board zum anderen zu verbinden.
Bitte beachten Sie, dass Sie bei der Verwendung von 3V Qwiic-Sensoren mit diesem Kabel auf die Spannungen am Power/Signal-Pin achten müssen!
Sie können damit jeden Grove I2C-Sensor (3-5V) an einen I2C-Host mit Stemma QT- oder Qwiic-Anschlüssen (3V) anschließen
Sie können damit jeden STEMMA QT-Sensor (3-5V) an eine Grove- oder STEMMA-Host-Platine (5V) anschließen und umgekehrt
Achtung: Wenn Sie eine Qwiic-Platine (nur 3V-Stromversorgung!) an einen Grove- oder STEMMA-Host anschließen möchten, stellen Sie sicher, dass der Stromschalter auf 3V eingestellt ist
Die Farben sind:
Schwarz für GND
Rot für V+ - Für Qwiic-Platinen, 3,3V. Für STEMMA QT, 3 bis 5 V.
Blau für SDA
Gelb für SCL
Weitere Informationen über JST finden Sie auf deren Website.
TECHNISCHE DETAILS
Revisionshistorie:
Seit dem 20. August 2021 haben wir den Lieferanten für dieses Kabel gewechselt. Der Verschluss am Grove-Ende hat sein Aussehen leicht verändert (funktioniert aber immer noch einwandfrei beim Anschluss an Grove-Stecker).
