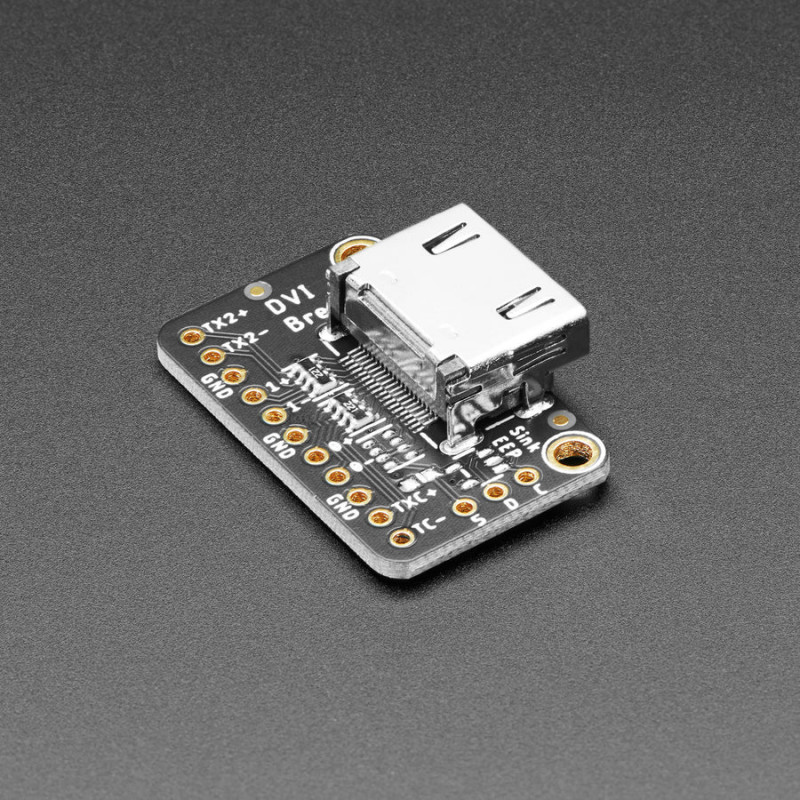

Adafruit Ich habe dieses kleine Breakout-Board entworfen, nachdem ich einige coole Demos für den Raspberry Pi Pico gesehen hatte, der ein HDMI-Display ansteuert. Wenn man die Übertaktung und das PIO-System des RP2040 ein wenig "missbraucht", kann ein preiswerter Mikrocontroller eine großartig aussehende Videoausgabe haben.
Ideal für die Erstellung von Demos oder zum Herumspielen mit der digitalen Videoerstellung.
Auf dieser Platine befinden sich keine aktiven Komponenten. Es handelt sich lediglich um einen Anschluss, an den man ein HDMI/DVI-Kabel anschließen kann, und 220-Ohm-Vorwiderstände. Es gibt einen Platz für ein I2C EEPROM und einige Widerstände, aber diese sind für fortgeschrittene Leute, die ein "Senken"-Gerät mit einer EDID erstellen wollen. Adafruit platzieren Sie diese Teile nicht auf diesem Breakout, da dies nur als "Quelle" gedacht ist!
Verbinden Sie es mit den unteren Pins Ihrer Pico-Platine wie folgt:
GP12 an D0+
GP13 an D0-
GP14 an CK+
GP15 an CK-
GP16 an D2+
GP17 an D2-
GP18 an D1+
GP19 an D1-
Und verbinden Sie alle Erdungen mit einem Erdungsstift.
TECHNISCHE DETAILS
Produktabmessungen: 30.4mm x 21.6mm x 8.5mm / 1.2" x 0.9" x 0.3"
Produktgewicht: 3.9g / 0.1oz
