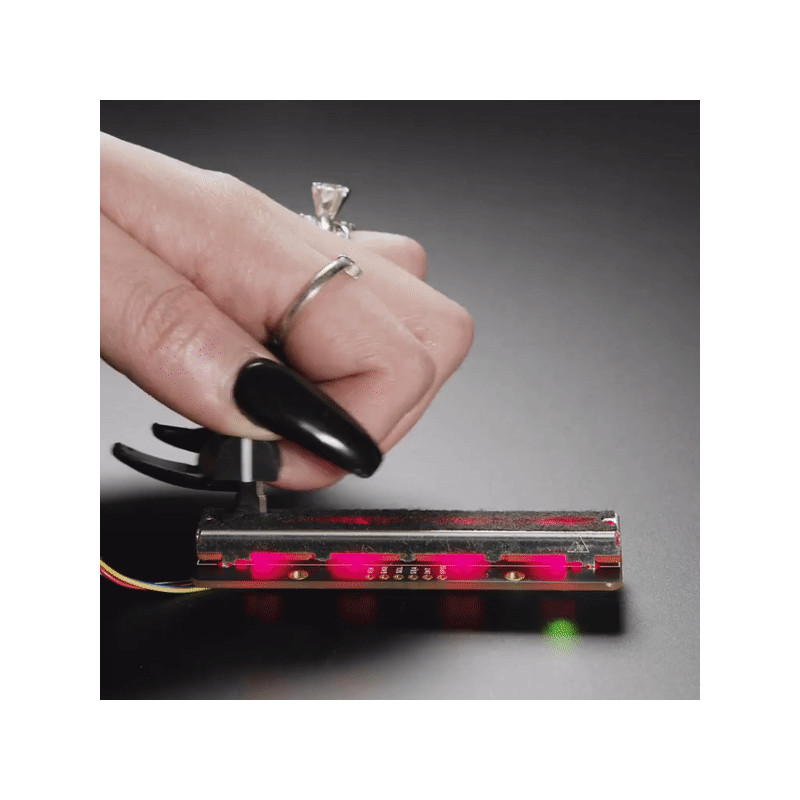

Unsere Familie der I2C-freundlichen Benutzerschnittstellen-Elemente wird mit diesem neuen Produkt um ein weiteres Element erweitert, mit dem ein 75 mm langes Schiebepotentiometer einfach per Plug-and-Play an jeden Mikrocontroller oder Mikrocomputer mit I2C-Anschluss angeschlossen werden kann.
Jede Unterbrechung ist 3" lang und 0,8" breit, mit einem einzelnen linearen Schiebetopf in der Mitte. Darunter befinden sich vier unterleuchtete NeoPixels, die jede beliebige RGB-Farbe anzeigen können. In der Mitte nimmt ein kleiner Mikrocontroller I2C-Befehle entgegen und wandelt sie in analoge Messwerte (des Potentiometers) und NeoPixel-Steuerung um. Passt hervorragend zum Stemma QT Drehgeber und 1x4 NeoKey QT Breakout.
Dank der Stemma QT- / Qwiic-Anschlüsse an der Unterseite können Sie einfach mit QT-Kabeln anschließen - kein Löten erforderlich! Es gibt sogar vier I2C-Auswahl-Jumper, die Sie abtrennen können, um die Adresse von der Standardeinstellung 0x30 auf einen beliebigen Wert bis zu 0x3F zu ändern, so dass sich bis zu 16 Schieberegler ein verkettetes Kabel teilen können.
Damit Sie schnell loslegen können, hat Adafruit eine maßgeschneiderte Platine mit dem Wipp-Chip und allen unterstützenden Schaltungen für 3 oder 5 V Stromversorgung und Logik entwickelt. Die STEMMA QT-Anschlüsse auf beiden Seiten sind mit den SparkFun Qwiic I2C-Anschlüssen kompatibel. So können Sie lötfreie Verbindungen zwischen Ihrer Entwicklungsplatine und dem Drehgeber herstellen oder sie mit einem kompatiblen Kabel mit einer Vielzahl anderer Sensoren und Zubehörteilen verketten. QT-Kabel ist nicht im Lieferumfang enthalten, aber wir haben eine Vielzahl im Shop.
Sie können diese Arduino Bibliothek verwenden, um Daten mit jedem kompatiblen Mikrocontroller zu steuern und zu lesen. Es gibt auch CircuitPython/Python-Code für die Verwendung mit Computern oder Einplatinen-Linux-Boards.
Technische Details
Produktabmessungen: 76.2mm x 29.8mm x 21.5mm / 3.0" x 1.2" x 0.8"
Produktgewicht: 13.2g / 0.5oz
