Fügen Sie einem Projekt, an dem Sie gerade arbeiten, einen Spritzer RGB-LEDs hinzu - mit dieser bezaubernden 13x9 RGB-LED-Matrix-Breakout. Sie verfügt - wenig überraschend - über 117 RGB-LEDs, jede davon 2x2 mm groß, in einem 13x9-Raster mit 3 mm Abstand voneinander.
Im Gegensatz zum 8x8-Dotstar-Raster handelt es sich nicht um NeoPixel, DotStar oder andere "intelligente" RGB-LEDs. Anstatt in jeder LED einen kleinen Chip zu haben, gibt es einen großen Controller-Chip, der die gesamte PWM für Sie übernimmt. Der ISSI IS32FL3741 kommuniziert über I2C und kann jedes LED-Element mit 8-Bit-PWM für 24-Bit-Farben über die RGB-Elemente hinweg einstellen - für wunderschöne Farben! Es gibt einen einstellbaren Stromtreiber, so dass Sie das gesamte Display aufhellen oder abdunkeln können, ohne die Farbauflösung zu verlieren.

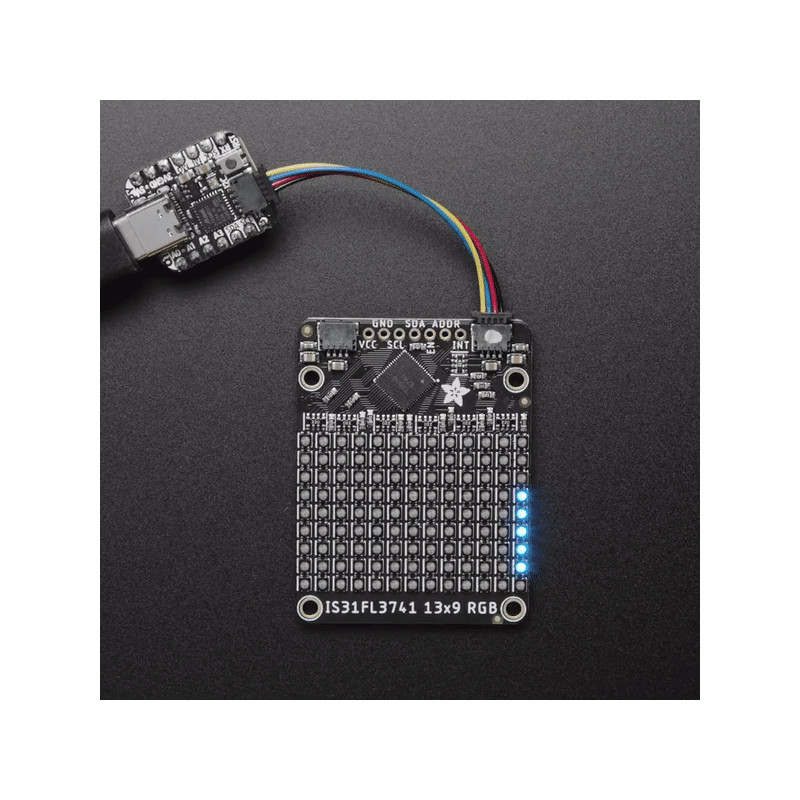

Jede bestückte Platine wird mit dem Gitter, vier Befestigungslöchern und dem IS31FL3741-Chip mit allen unterstützenden Schaltungen geliefert. Die Platine kann mit 3,3 bis 5V Gleichspannung und Logik betrieben werden - die Versorgung mit 5V wird empfohlen, da die grünen und blauen LEDs mit dem zusätzlichen Headroom besser aussehen. Adafruit hat die Platine so entworfen, dass man die Platinen nebeneinander anordnen kann, wenn man möchte, man muss nur die Jumper auf der Unterseite abschneiden/verlöten, um die I2C-Adresse zu ändern: Bis zu 4 Platinen können sich einen I2C-Bus teilen.
Verwenden Sie Arduino oder CircuitPython/Python, um Pixel schnell auf jede gewünschte Farbe einzustellen. Beachten Sie, dass I2C die Verdrahtung dieses Boards im Vergleich zu unseren RGB-LED-Matrizen im "HUB75"-Stil sehr einfach macht, aber das macht das Display auch langsamer, weil jedes Pixel über I2C geschrieben werden muss. Für ein kleines Display mit einfachen Animationen ist es in Ordnung - aber wenn Sie Videos oder größere Grafiken erstellen möchten, empfehlen wir ein Upgrade auf das HUB75-Modell.
Adafruit macht es Ihnen leicht, etwas Farbe in Ihr nächstes Projekt zu bringen. Die LED-Matrix und die Schaltkreise sind auf eine speziell angefertigte Leiterplatte mit zwei STEMMA QT-Anschlüssen auf der Oberseite gelötet und sind mit den SparkFun Qwiic I2C-Anschlüssen kompatibel. So können Sie lötfreie Verbindungen zwischen Ihrer Entwicklungsplatine und dem IS31FL3741 herstellen oder ihn über ein kompatibles Kabel mit einer Vielzahl anderer Sensoren und Zubehörteile verketten.
TECHNISCHE DETAILS
Produktabmessungen: 51.3mm x 39.0mm x 4.6mm / 2.0" x 1.5" x 0.2"
Produktgewicht: 5.8g / 0.2oz
