Das Datenblatt für den DS3231 erklärt, dass es sich bei diesem Bauteil um eine "extrem genaue I²C-integrierte RTC/TCXO/Crystal" handelt. Und, hey, es tut genau das, was auf der Dose steht! Diese Echtzeituhr (RTC) ist die genaueste, die man in einem kleinen, stromsparenden Gehäuse bekommen kann.
Wir haben schon seit einiger Zeit eine Breakout-Board-Version dieser RTC, aber Adafruit möchte die Verwendung für die Leute noch einfacher machen, daher gibt es sie jetzt mit STEMMA QT-Anschlüssen für einfaches Plug-and-Play.
Die meisten RTCs verwenden einen externen 32-kHz-Quarz, um die Zeit bei geringer Stromaufnahme zu halten. Das ist alles schön und gut, aber diese Quarze haben eine leichte Drift, besonders wenn sich die Temperatur ändert (die Temperatur ändert die Oszillationsfrequenz nur sehr, sehr geringfügig, aber es summiert sich!). Und direkt neben dem integrierten Kristall befindet sich ein Temperatursensor. Dieser Sensor gleicht die Frequenzänderungen aus, indem er Ticks hinzufügt oder wegnimmt, damit die Zeitmessung im Zeitplan bleibt.

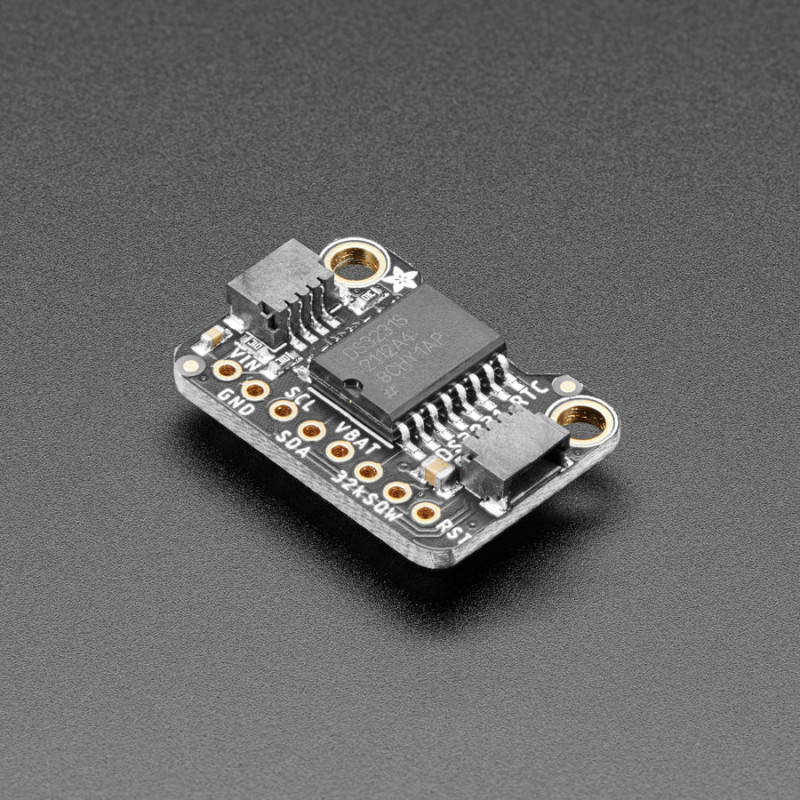

Dies ist die beste RTC, die Sie bekommen können, und jetzt haben wir sie in einem kompakten, Breadboard-freundlichen Breakout. Mit einer auf der Rückseite eingesteckten Knopfzelle können Sie jahrelang eine präzise Zeitmessung durchführen, auch wenn der Strom ausfällt. Hervorragend geeignet für Datenerfassung und Uhren oder alles, wo man die Zeit wirklich wissen muss. Eine Knopfzelle ist erforderlich, um die Batterie-Backup-Funktionen zu nutzen! Wir fügen standardmäßig keine bei, um den Versand ins Ausland zu erleichtern.
Um Ihnen das Leben leichter zu machen, damit Sie sich auf Ihre wichtige Arbeit konzentrieren können, hat Adafruit den Sensor auf einer Breakout-Platine zusammen mit einer Unterstützungsschaltung untergebracht, damit Sie ihn mit 3,3V (Feather/Raspberry Pi) oder 5V (Arduino/ Metro328) Logikpegeln verwenden können. Da das Gerät I2C unterstützt, können Sie es mit zwei Drähten (plus Strom und Masse!) einfach anschließen. Sie haben sogar SparkFun qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus beigelegt, so dass Sie nicht einmal löten müssen! QT-Kabel ist nicht im Lieferumfang enthalten, aber wir haben eine Vielzahl im Shop. Schließen Sie einfach Ihr Lieblingsmikrofon an und verwenden Sie die CircuitPython/Python oder Arduino Treiber, um eine einfache Schnittstelle zum DS3231 herzustellen.
Wird als vollständig montierter und getesteter Breakout plus ein kleines Stück Header geliefert. Sie können eine Stiftleiste einlöten, um sie mit einem Breadboard zu verbinden, oder direkt Drähte anlöten.
Schauen Sie sich dieses detaillierte Tutorial für Pinouts, Zusammenbau, Verdrahtung und Code für Arduino und CircuitPython und mehr an!
TECHNISCHE DETAILS
Datenblatt, Schaltplan, EagleCAD PCB Dateien und Fritzing verfügbar im Produkttutorial
Produktabmessungen: 25.4mm x 17.8mm x 7.8mm / 1.0" x 0.7" x 0.3"
Produktgewicht: 2.5g / 0.1oz
