Der SCD-40 ist ein photoakustischer "echter" CO2-Sensor, der die CO2-Zusammensetzung der Umgebungsluft in PPM (parts-per-million) angibt.
Atmen Sie tief ein ... und jetzt langsam wieder aus. Mmm, ist das nicht wunderbar? Die gesamte Luft um uns herum, die wir in unsere Lungen einströmen lassen, entzieht uns Sauerstoff und atmet dann Kohlendioxid aus. CO2 ist für das Leben auf diesem Planeten, den wir Erde nennen, unerlässlich - wir und die Pflanzen wechseln sich in einer eleganten Symbiose bei der Nutzung und Abgabe von CO2 ab. Aber es ist wichtig, das CO2-Gleichgewicht zu halten - man will nicht zu viel davon haben, das ist weder gut für die Menschen noch für unseren Planeten.
Im Gegensatz zum SGP30 wird bei diesem Sensor keine Annäherung an die VOC-Gaskonzentration vorgenommen - er misst wirklich die CO2-Konzentration! Das heißt, es ist größer und teurer, aber es ist das Original. Perfekt für Umwelterfassung, wissenschaftliche Experimente, Studien zur Luftqualität und Belüftung und vieles mehr.
Im Vergleich zum berühmten SCD-30 verwendet dieser Sensor eine andere Messtechnik, die es ihm ermöglicht, viel kleiner zu sein. Die allgemeine Datenqualität dürfte jedoch sehr ähnlich sein. Wie der SCD-30 liest auch dieser Sensor die Daten über I2C, so dass er sehr gut mit nahezu jedem Mikrocontroller oder Mikrocomputer zusammenarbeitet. Es gibt sowohl Arduino als auch Python/CircuitPython-Code, so dass Sie im Handumdrehen loslegen können.
Es gibt zwei Varianten dieses Sensors - den SCD-40 und den SCD-41
. Der SCD-40 ist preiswerter und eignet sich perfekt für Luftqualitäts- und CO2-Messungen in Innen- und Außenbereichen. Es hat einen Bereich von 400~2000 ppm mit einer Genauigkeit von ±(50 ppm + 5% des Messwerts)
Das SCD-41 ist teurer, und während es definitiv für die Luftqualität verwendet werden kann, bedeutet sein breiter Bereich, dass es am besten für industrielle oder wissenschaftliche CO2-Messungen verwendet wird, wo die ppm sehr hoch werden können. Er hat einen Bereich von 400~5000 ppm mit einer Genauigkeit von ±(40 ppm + 5% vom Messwert)

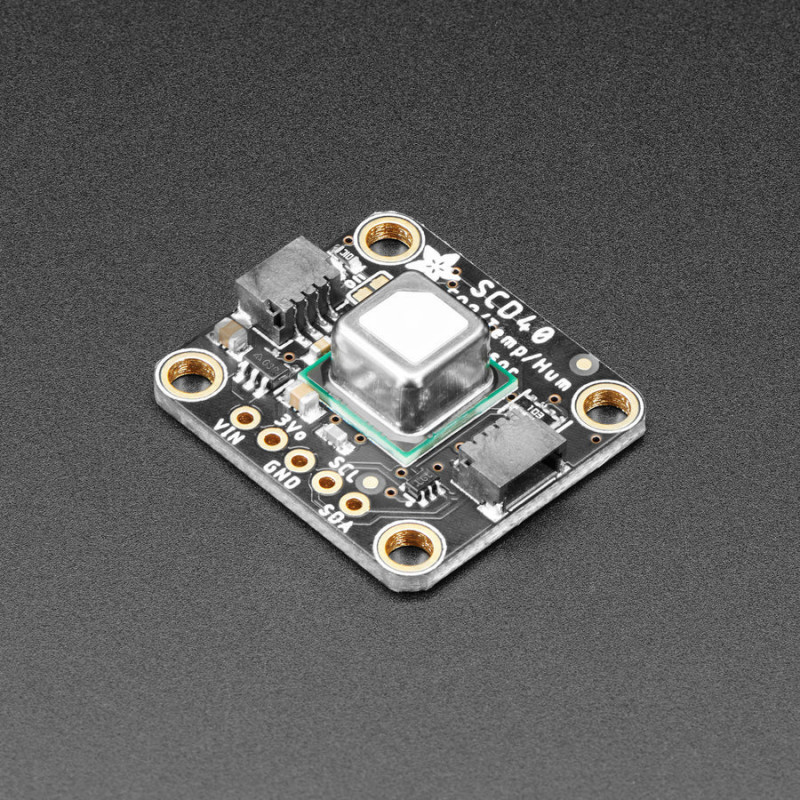

Schöner Sensor, oder? Adafruit macht es Ihnen also leicht, direkt mit Ihrem nächsten Projekt zu beginnen. Der Sensor wird auf eine speziell angefertigte Leiterplatte im STEMMA QT-Formfaktor gelötet, so dass er sich leicht anschließen lässt. Die STEMMA QT-Anschlüsse auf beiden Seiten sind mit den SparkFun Qwiic I2C-Anschlüssen kompatibel. So können Sie lötfreie Verbindungen zwischen Ihrer Entwicklungsplatine und dem SCD-4x herstellen oder es mit einem kompatiblen Kabel mit einer Vielzahl anderer Sensoren und Zubehörteilen verbinden.
Dieser Sensor kann mit 3,3 bis 5 V betrieben werden, aber es ist wichtiger, dass er eine ruhige Stromversorgung mit geringer Restwelligkeit hat, als eine bestimmte Spannung. Aus diesem Grund hat Adafruit einen 3,3-V-Regler und Level-Shifter hinzugefügt: Beim Anschluss an einen 5-V-Mikrocontroller wie Arduino UNO wird die 5-V-Versorgung oft mit anderen elektronischen Komponenten geteilt, die Rauschen verursachen. Der eingebaute Regler hält die Spannung angenehm und ruhig. Fortgeschrittene Hacker können die rückseitigen Leiterbahnen abschneiden/anlöten, um zu ändern, ob der Regler aktiviert ist und welcher I2C-Logikpegel gewünscht ist.
Bibliotheken, Beispielcode, Schaltpläne, Datenblätter und vieles mehr finden Sie in der Lernanleitung!
TECHNISCHE DETAILS
SCD-40 Spezifikationen:
Photoakustische CO2-Sensortechnologie
Integrierter Temperatur- und Feuchtigkeitssensor
Messbereich: 400 ppm ? 2000 ppm
Genauigkeit: ±(50 ppm + 5 % des Messwerts)
Stromverbrauch: 17 mA (Messrate = 5 s) / 0,5 mA (Messrate = 5 min)
Vollständig kalibriert und linearisiert
Digitale I2C-Schnittstelle, Adresse 0x61
Größe des Sensorelements: 10,1 mm x 10,1 mm x 6,5 mm
Produktabmessungen: 25,5 mm x 22,8 mm x 7,7 mm
Produktgewicht: 2,8 g / 0,1 oz
